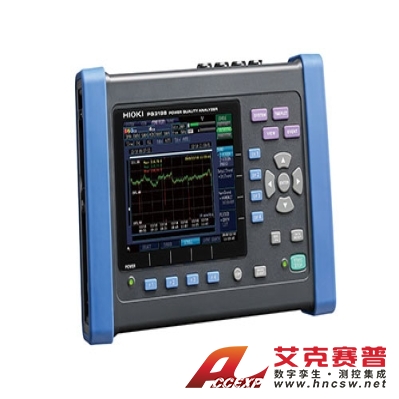

日置HIOKI PQ3198 电能质量分析仪
名称：电能质量测试仪
品牌：日置HIOKI
型号：PQ3198
简介：日置HIOKI PQ3198 电能质量分析仪 符合国际标准IEC61000-4-30 Ed.3 Class A 单相2线~三相4线更轻松、更准确地进行电源故障排查● 可按照全球标准检查电能质量问题（IEC61000-4-30 ClassA）...
申请服务
- 产品介绍

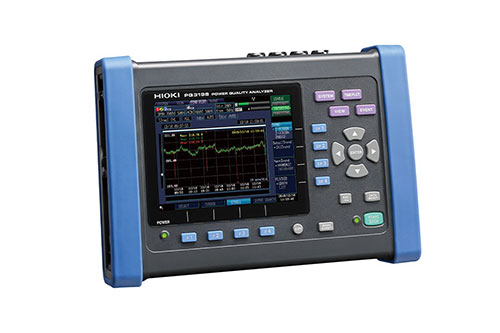

日置HIOKI PQ3198 电能质量分析仪
符合国际标准IEC61000-4-30 Ed.3 Class A 单相2线~三相4线
更轻松、更准确地进行电源故障排查
● 可按照全球标准检查电能质量问题（IEC61000-4-30 ClassA）
● 连续进行高精度的测量
（V：标准电压的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）
● 还可测量高次谐波成分（Supraharmonics），电压测量高达80kHz的宽频带
● 瞬间过电压峰值最大6000V，可测量最高700kHz
● 最大可测AC 6000A
● 使用（ch1，ch2，ch3）和ch4可进行双系统的功率测量和效率运算
● 可以进行变频器的简单测量，基本频率40~70Hz载波频率~20kHz
● 使用附件PQ ONE能够制作简单的报告
更加轻松、切实地进行电源的维护管理和故障分析
在现代社会，电力是最重要的基础建设之一。
进行日常维护管理以避免发生故障是非常重要的。
另外，由于设备故障活剧增的电力需求等原因发生电源故障的情况下， 需要迅速找到原因解决问题。
电能质量分析仪PQ3198，PQ3100 具备准确捕捉各种电源异常的测量能力，并且拥有优秀的操作性，从接线到记录，简单顺畅，帮助用户准确的进行电源分析。
用于设备的电源故障分析
记录趋势的同时捕捉瞬间停电、电压下降、频率变动等所有电源异常。
对调查预期外的设备故障或突然停止的原因非常有用。
用于电力系统的电能质量记录
可记录波动剧烈的可再生能源或EV 充电桩与电力系统连接时的电压、电流、功率、谐波、闪变等。
另外，可使用附带的软件PQ ONE 轻松地进行分析。
用于AC/DC的功率测量
如果使用AC/DC 自动调零电流传感器，则可准确地、长时间的测量DC 电流。 主机可给传感器供电，无需额外准备电源。
设置简单，准确捕捉电源异常
可以同时测量功率和谐波、异常现象的波形等所有参数。
瞬态电压
电压骤升（电压上升）
电压下陷（电压下降）
停电
频率波动
冲击电流
谐波
高次谐波
不平衡
同时记录事件波形和趋势图
事件波形
发生事件时，记录0.2秒的瞬时波形。
所有的事件项目可设为并列触发。
记录下来的数据在测量期间也可在界面上进行确认。
同时记录事件波形和趋势图
30秒事件波动趋势
电压上升、电压下降、冲击电流发生时可同时记录30秒的1/2有效值波动。
可用于调查马达启动时的冲击电流造成的电压下降。
从办公室远程监控全国供电质量
通过使用 HIOKI 的 GENNECT 系列，可以实现真正的远程测量。
随时随地通过云端进行实时测量、数据采集、控制您的设备。
通过快速收集和分析现场数据，可以尽早解决问题。 它也适用于在全国范围内永久安装并从办公室集中监控的维护工作。 这减少了出差的次数并降低了成本。
【远程监控】可以自行准备网络环境的情况
GENNECT One + GENNECT Cloud
“GENNECT One”是一款免费的 Windows 应用程序，可以集中管理局域网内的多台测量仪器。
结合 HIOKI 的云服务“GENNECT Cloud”，增加了局域网外的远程测量功能。 此外，如果您拥有 GENNECT Cloud 的付费版，您可以远程控制测量仪器。
支持国际标准IEC 61000-4-30 Ed.3 Class A
PQ3198 支持IEC 61000-4-30 Ed.3 Class A。
可进行无间隙的连续运算、骤升/ 下陷/ 停电等事件检测、GPS ( 选件)时间同步等标准要求的测量。
Class A 是什么？
Class A 由国际标准IEC 61000-4-30 定义。通过比较/ 讨论不同的测量仪器测量得到的结果，规定电能质量分析仪/ 精度/ 标准的兼容性。
高电压·宽频带
可测量最大6000V、最小0.5μs(2 MS/s) 宽度的瞬态电压。
而且，可以测量2 kHz ～ 80 kHz 的高次谐波成分（Supraharmonics）。
由于逆变器设备的普及，在这个频带的故障或与故障原因相关的情况越来越多。
双系统的测量
电压CH1,2,3与CH4是绝缘的，因此能够测量双系统的功率和效率。
应用案例
● 同时测量/观察EV快速充电桩的初级端(AC)和次级端(DC)
● 同时测量/观察光伏发电系统的初级端(DC)和次级端(AC)
● 同时测量DC-AC(三相)逆变器的初级端(DC)和次级端(AC)
● 同时测量UPS的初级端和次级端
● 同时测量电源(AC)和控制(DC)的双系统
● 同时测量三相线路和接地线
● 同事测量用于接地故障检测的中性线
确认EV 汽车的快速充电桩的电能品质
如上，电压CH1,2,3 和CH4 是绝缘的，因此例如，在确认EV 快速充电桩的输入(AC) 和输出(DC) 的电能品质的同时，还能进行输入输出之间的功率和效率测量。
逆变器的简易测量
可以测量基波频率40～70 Hz、载波频率～20 kHz的逆变器次级端。
如果是DC-三相逆变器，还可以测量效率。
● 如需更高精度的逆变器测量， 推荐您使用我司的功率分析仪PW6001 或PW3390。
连接传感器无需额外的外部电源
可以从主机直接进行供电，无需AC/DC传感器以及柔性电流钳用的AC适配器。
400 Hz 线路的测量
电源线路频率除了50/60 Hz 以外，还可测量400 Hz。
宽量程支持广泛用途
可应用于从CT次级端到大电流配线等广泛用途。CT7136可选5 A/ 50 A/ 500 A 三档量程※，柔性电流钳可选50 A/ 500 A/ 5000 A三档量程。
有效测量范围为量程的120%，因此使用柔性电流钳时最大可测量6000A
清晰易懂的数据显示
在测量期间可一键切换界面，可显示所有的测量参数，顺畅的进行情况确认。
※图片示例为PQ3100
传感器自动识别功能，避免误测量
连接电流传感器后，只需按下检测键，即可自动识别传感器的类型和最大电流量程。
简易设置流程功能，指引记录项目的设置不迷路
只需要根据用选择记录项目即可自动完成设置。
GPS 时间同步
使用GPS选件PW9005可以以UTC标准时间作为标准，调整设备内部的时间。 去除设备造成的时间差，即使在用多个设备进行测量时，也能确保分析现象的同步性。
用PC 分析、制作报告 ~电能质量分析软件PQ ONE~
测量场所和测量日期不同的数据也可分文件夹统一读入。
□快速报告功能
可汇总多个数据的趋势图并输出报告。
可应用于重复记录时的不同日期比较、多个地点的数据比较等。
□分析数据一览显示
详细显示事件统计、事件列表、事件图形等测量数据。
可选择需要的项目进行报告输出。
事件统计（PQ ONE）
按日期、时间分别对发生情况进行统计显示。
易于发现特定的时间段或周末发生的异常。
另外，还可以进行美国的电能质量管理标准所用的ITIC (CBEMA) 曲线分析。
事件列表（PQ ONE）
将事件的发生情况按照日期或者事件分别进行统计显示。
可以比较容易的发现在一定时间段或周末期间发生的电源异常。
EN50160 判定功能（PQ ONE）
无论是趋势期间内的电压波动还是依据EN50160 标准进行的评估·分析·判定，都可以利用此功能进行。
用户还可以自定义判定标准或项目。
