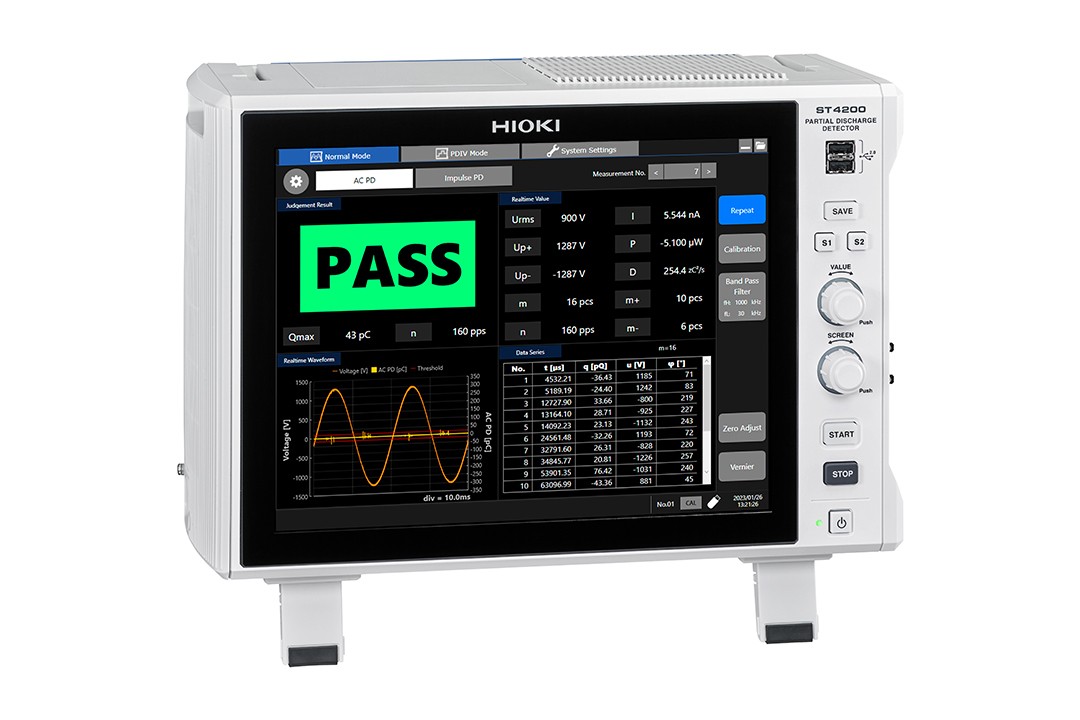

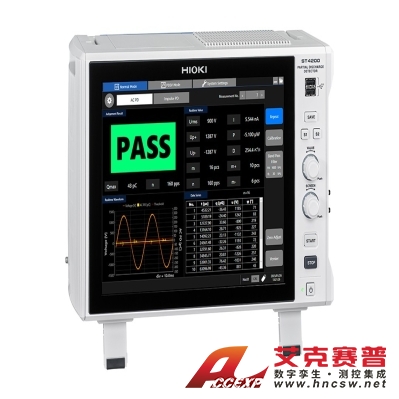

日置HIOKI ST4200 局部放电检测仪
名称：漏电测试仪
品牌：日置HIOKI
型号：ST4200
简介：日置HIOKI ST4200 局部放电检测仪● 双模式局部放电检测：通过交流PD和脉冲PD进行可靠检测● 使用高频 CT 进行抗干扰局部放电测试● 与高压继电器盒 SW2001 兼容抗干扰局部放电检测提高了电动汽车电机的质量ST4200 ...
申请服务
- 产品介绍
日置HIOKI ST4200 局部放电检测仪
● 双模式局部放电检测：通过交流PD和脉冲PD进行可靠检测
● 使用高频 CT 进行抗干扰局部放电测试● 与高压继电器盒 SW2001 兼容
抗干扰局部放电检测提高了电动汽车电机的质量
ST4200 局部放电检测仪与 SW2001 高压继电器相结合，可为电机生产测试提供全面的局部放电 (PD) 检测和系统集成。 ST4200 的高频 CT 局部放电检测有效抑制了生产线中的干扰，解决了使用传统电磁波进行局部放电检测时可能会出现的测量结果波动问题。
为什么局部放电测试对电动汽车电机很重要？
由于碳化硅（SiC）和氮化镓（GaN）等功率半导体能够实现高速、高压开关，电动汽车电机面临着重大挑战。这会使电机承受更高的逆变器浪涌电压，从而对电机的绝缘性产生较大的影响。绝缘电阻和耐压测试等传统测试可能无法检测出这些潜在问题。
强化检测能力，发现潜在绝缘不良

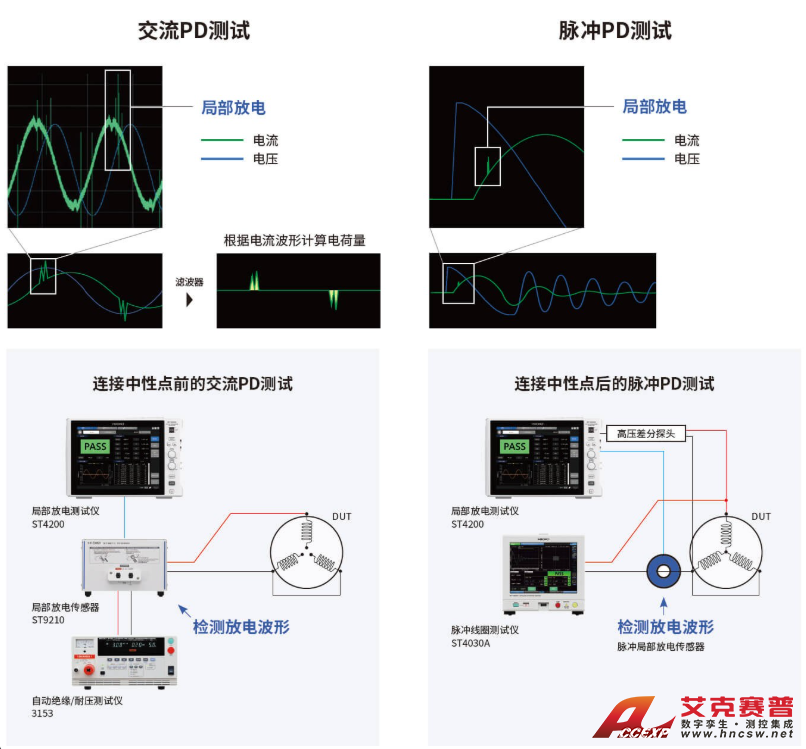

双模式局部放电检测
通过同时运用交流PD测试（符合 IEC 60270 和 IEC 60034-27-1）和脉冲PD测试（符合 IEC 61934 Ed. 2 和 IEC 60034-27-5），检测电机绕组中潜在的绝缘不良?？梢愿菝刻ǖ缁木咛逍枨笱≡褡钗鲜实腜D测试方式，尽可能地检测出潜在不良。
即使在生产线上也能实现高可靠性的局部放电测试

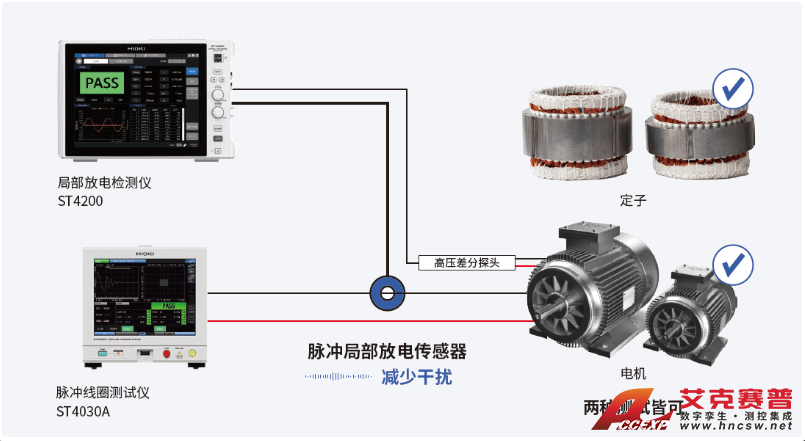

利用高频CT进行耐噪性局部放电检测
使用高频CT进行局部放电测试可减少生产线上使用微波天线进行局部放电测试时的噪声干扰，以及环境因素对测量结果的影响。这种测试方法还可用于成品电机的脉冲PD测试，而电磁波法则很难进行这种测试。

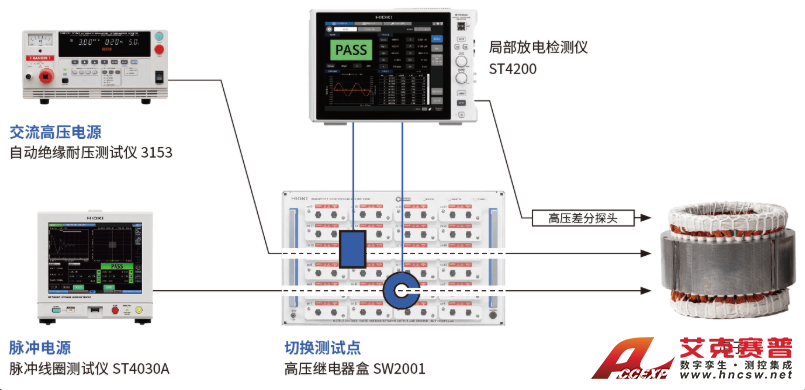

采用简单的系统设计降低干扰影响
全部集成在高压继电器盒SW2001中
为了最大限度地减少复杂测试环境中的干扰影响，ST4200所搭载的局部放电测试系统在多路复用器的基础上集成了SW2001。这种设计通过集成多个输入信号，大幅减少布线的复杂性，将布线和互连的影响降低至最小程度。有效减少电磁干扰 (EMI)、接地回路和电容耦合等潜在干扰源，从而实现更精确、更可靠的测量。
