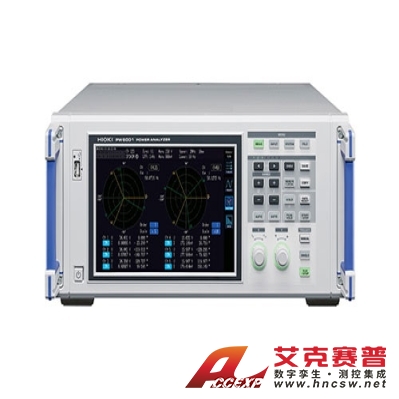

日置HIOKI PW6001 功率分析仪
名称：电能质量测试仪
品牌：日置HIOKI
型号：PW6001
简介：日置HIOKI PW6001 功率分析仪 高精度测量马达、功率转换效率的功率分析仪为了追求功率转换效率，高精度、最大12ch的HIOKI功率分析仪● 功率基本精度±0.05％※1 （※1仅指主机精度，但即使加上电流传感器精度也可达到±0.0...
申请服务
- 产品介绍

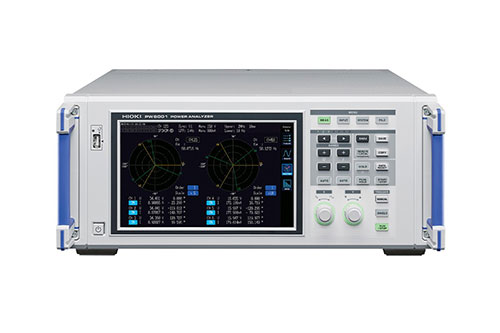

日置HIOKI PW6001 功率分析仪
高精度测量马达、功率转换效率的功率分析仪
为了追求功率转换效率，高精度、最大12ch的HIOKI功率分析仪
● 功率基本精度±0.05％※1 （※1仅指主机精度，但即使加上电流传感器精度也可达到±0.075%）
● 抗干扰性强且高稳定性（80dB/100kHz的CMRR, ±0.01%/℃的温度特性）
● 还能准确测量变化大的负载，TrueHD 18bit
● 在保证最高精度的同时达到10ms的更新率（通过专用IC所有测量都是独立并同时运算）
● 对于准确且稳定的效率测量很重要的一点：DC基本精度±0.07%
● 频率带宽 DC 0.1 Hz ~ 2 MHz
● 高速采样 18 bit，5 MS/s，实现可靠的频率分析
● 最大12ch※2，实时连接2台的同步功能
※2 6ch机型使用光连接线（最长500m）连接2台，可以同步数据和波形。
● 无需示波器的波形分析，马达分析专用触发
● 带宽1.5MHz，最大100次的宽频谐波分析
● 通过蓝牙?无线技术兼容的适配器，将测量值传输至日置的数据采集仪（兼容 LR8410 Link）
基本参数
| 测量线路 | 单相2线，单相3线，三相3线，三相4线 |
|---|---|
| 输入通道数 | 最大6ch，电压/电流同时单位是1ch （电压测量部分：光绝缘输入，电流测量部分：通过电流传感器绝缘输入） |
| 测量项目 | 电压（U）、电流（I）、有功功率（P）、视在功率（S）、无功功率（Q）、功率因数（λ）、相位角（φ）、频率（f）、效率（η）、损失（loss）、电压纹波率（Urf）、电流纹波率（Irf）、电流累积（Ih）、功率累积（WP）、电压峰值（Upk）、电流峰值（Ipk） |
| 谐波测量：谐波有功功率等，运算次数从2～100次中选择 | |
| 波形记录：电压电流波形/马达脉冲：平时5MS/s，马达波形：50kS/s，16bit 记录容量：1MW×（电压+电流）× ch数 + 马达波形 | |
| 马达分析（仅限PW6001-11~-16）：电压、扭矩、转数、频率、转差率、马达效率 | |
| 测量量程 | 电压：6 V～1500 V, 8档量程 |
| 电流(Probe1): 400 mA～1 kA（量程根据电流传感器而变） | |
| 电流(Probe2): 100 mA～50 kA（量程根据电流传感器而变） | |
| 功率：2.40000W～4.50000MW（根据电压、电流传感器而定） | |
| 频率：0.1 Hz～2 MHz | |
| 基本精度 | 电压 : ±0.02% rdg. ±0.02% f.s. 电流 : ±0.02% rdg. ±0.02% f.s. 功率 : ±0.02% rdg. ±0.03% f.s. |
| 同步频率范围 | 功率测量：0.1 Hz～2 MHz 谐波测量：45 Hz～66 Hz（IEC标准模式），0.1 Hz～300 kHz（宽频模式） |
| 频率带宽 | DC, 0.1 Hz?2 MHz |
| 数据保存间隔 | 间隔10ms~，从含谐波测量值在内的所有测量值中任意选择，可保存至内存或U盘中 |
| 接口 | U盘、LAN、GP-IB、RS-232C、外部控制、2台同步 |
| 电源 | AC 100 V～240 V, 50Hz/60 Hz, 200 VA |
| 体积及重量 | 430 W × 177 H × 450 D mm, 14kg (PW6001-16时) |
| 附件 | 使用说明书×1，电源线×1，D-sub25针连接头×1（仅限PW6001-1x） |
