美国理想 IDEAL 800系列电能质量分析仪
名称：电能质量测试仪
品牌：
型号：
简介：美国理想IDEAL 800系列电能质量分析仪有如下型号：61-805，61-806，61-807及61-805X，61-806X，测试项目包括如下项目： 真有效值测量 单相三相测量 数据存储（1MB内存） 4个电压通道 3个电流通道 自动设...
申请服务
- 产品介绍
美国理想IDEAL 800系列电能质量分析仪型号：61-805，61-806，61-807及61-805X，61-806X，测试项目包括如下项目：
· 真有效值测量
· 单相三相测量
· 数据存储（1MB内存）
· 4个电压通道
· 3个电流通道
· 自动设置量程
· 记录最大/最小值
· 能量与谐波分析程序
· PowerVision分析软件
· 可选程序：
- 扰动
- 检查仪表
- 快速检查
· 轻型便携设计
· 便于使用的按键操作
· 密码?；て聊簧柚?br />
· 160×160点阵液晶
· 用户数据采集
· 实时时钟
· 可编程触发点与触发时间
· 自动关闭屏幕显示
· 可充电Ni-Cad电池
· 智能电池充电系统
IDEAL 800系列电能质量分析仪在单相和三相电能系统上，可进行4种可编程测量和分析电能质量。瞬时读取测量结果，包括：数据列表、柱形图和单独波形，IDEAL 800系列电能质量分析仪便于分析工作现场的数据。带有实时时钟和1MB内存，电能分析仪存储的数据可上传至个人计算机，用PowerVisionTM软件深入分析。是市场上最为通用和易于使用的电能质量测试设备。
IDEAL 800系列电能质量分析仪能量与谐波分析程序是理想电能分析仪的标准配置。分别提供扰动、检查仪表、快速检查程序。这些程序可让用户用单一设备检测电能质量的其它方面。
IDEAL 800系列电能质量分析仪功率与能量测量：
· 千瓦（kW）
· 伏安（VA）
· 感性无功功率（kvarL）
· 容性无功功率（kvarC）
· 功率因数（PF）
· 频率（Hz）
· 千瓦时（kWh），每小时无功电能（kvarhL，kvarhC）
谐波测量
· 总谐波畸变（％THD）
· 谐波因数分解（FFT）至51次谐波
|

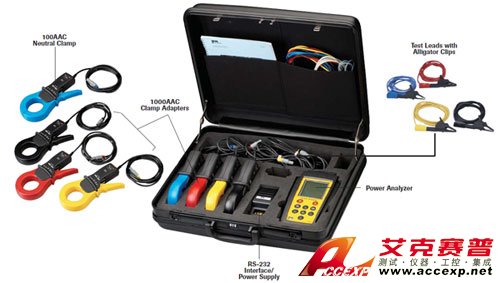

配置项目
|
|||||
|
805型分析仪
|
●
|
●
|
|
|
|
|
806型分析仪
|
|
|
●
|
●
|
●
|
|
1000A交流钳形适配器（3支）
|
●
|
|
●
|
|
●
|
|
100 A交流钳形适配器（1支）
|
|
|
|
|
●
|
|
带鳄鱼夹的测试线（4条）
|
●
|
●
|
●
|
●
|
●
|
|
电源/RS-232接口与线缆
|
●
|
●
|
●
|
●
|
●
|
|
中文PowerVisionTM分析软件
|
●
|
●
|
●
|
●
|
●
|
|
手提箱
|
●
|
●
|
●
|
●
|
●
|
|
产品型号
|
功能描述
|
钳口尺寸
|
|
61-811
|
1000AAC电流钳（1套3支）
|
φ5.5cm
|
|
61-812
|
500AAC电流钳（1套3支）
|
φ5.5cm
|
|
61-813
|
100AAC电流钳（1套1支）
|
φ5.5cm
|
|
61-820
|
100AAC电流钳（1套3支）
|
φ2cm
|
|
61-821
|
100AAC电流钳（1套1支）
|
φ2cm
|
|
61-819
|
5AAC电流钳（1套3支）
|
φ2cm
|
|
61-814
|
5AAC电流钳（1套1支）
|
φ2cm
|
|
61-810
|
2000/200AAC电流钳（1套3支）
|
6×12 cm
|
|
61-457
|
200/2000/20000AAC柔性电流适配器（1套3支）
|
周长105cm
|
|
程序选件型号
|
功能描述
|
|
61-815
|
干扰测量程序
|
|
61-818
|
闪变测量程序
|
|
61-816
|
快速表计检查
|
|
61-817
|
电机启动测量程序
|
|
项目
|
61-805
|
61-806/807
|
|
|
仪表电源
|
|
||
|
外接电源电压
|
100VAC-240VAC转12VDC
|
||
|
频率
|
50-60Hz
|
||
|
功耗
|
15VA
|
||
|
内部电池
|
充电电池
|
||
|
运行温度
|
0－40℃
|
||
|
运行湿度
|
低于31℃时为80％，40℃时线性下降至50％
|
||
|
海拔高度
|
≤2000m
|
||
|
安全等级
|
CAT III-600V，符合EN61010
|
||
|
污染等级
|
2
|
||
|
电压测量
|
|
||
|
测量范围
|
600VAC(相线－零线有效值)
866VAC(相线－相线有效值)
|
||
|
量程转换方式
|
自动转换
|
||
|
其它电压等级
|
通过电压互感器接入
|
||
|
电压频率
|
45－65Hz
|
||
|
电压测量方式
|
三相三线，三相四线、3PT-2CT、单相、分相
|
||
|
电流测量
|
|
||
|
测量范围
|
0.01AAC-20kAAC
|
||
|
电流适配器变比
|
可在仪表中设置
|
||
|
测量单位
|
根据量程自动转换
|
||
|
电流通道
|
3通道
|
3/4通道
|
|
|
精度等级
|
注：保证精度的测量环境：
温度范围：5℃－45℃
功率因数：0.5-1
量程范围：5％－100％
电流及电压互感器精度不计入在内
|
||
|
电压
|
0.5%±2字
|
||
|
电流
|
主机系统误差：0.5%±2字
带电流适配器后系统测量误差：1.0%±2字
注：评估电流测量误差时，被测电流需在适配器5％-100％量程内
|
||
|
有功功率
|
1.0%±2字
|
||
|
无功功率
|
1.0%±2字
|
||
|
存储与通信
|
|
||
|
内存
|
1MB
|
||
|
RS232输出
|
串口输出
|
||
|
波特率
|
用户选择：1200，2400，4800，9600，19200，38400
|
||
|
机械参数
|
|
||
|
显示
|
160×160点阵，带背光液晶
|
||
|
操作
|
通过键盘
|
||
|
外形
|
220×60×130mm
|
||
|
重量
|
0.8kg
|
||
|
相关标准
|
EN60664，EN610110,EN61036，VDE110，UL94
|
||
|
电磁辐射
|
EN61000-3-2(1995)，谐波
EN61000-3-3(1995),电压波动
EN50081-2(1993),工业级辐射
EN55011(1994):传导（EN55022-B级）
EN55011(1994):辐射（EN55022-A级）
|
||
|
电磁防护
|
ENV50140(1993),射频辐射域的电磁辐射
EN61000-4-4(1995)，EFT爆发
ENV50141(1993),射频一般模式
EN61000-4-8(1995),50Hz水平场
EN50082-1(1997)，住宅级防护
EN61000-4-5(1995)，医用
EN61000-4-11(1994),中断
|
||
