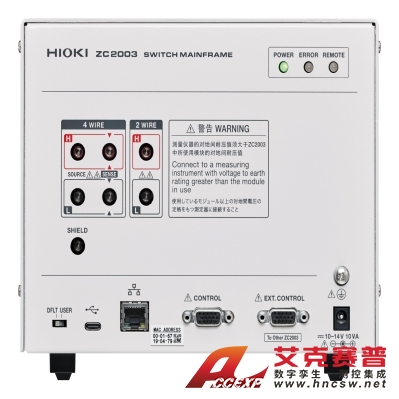

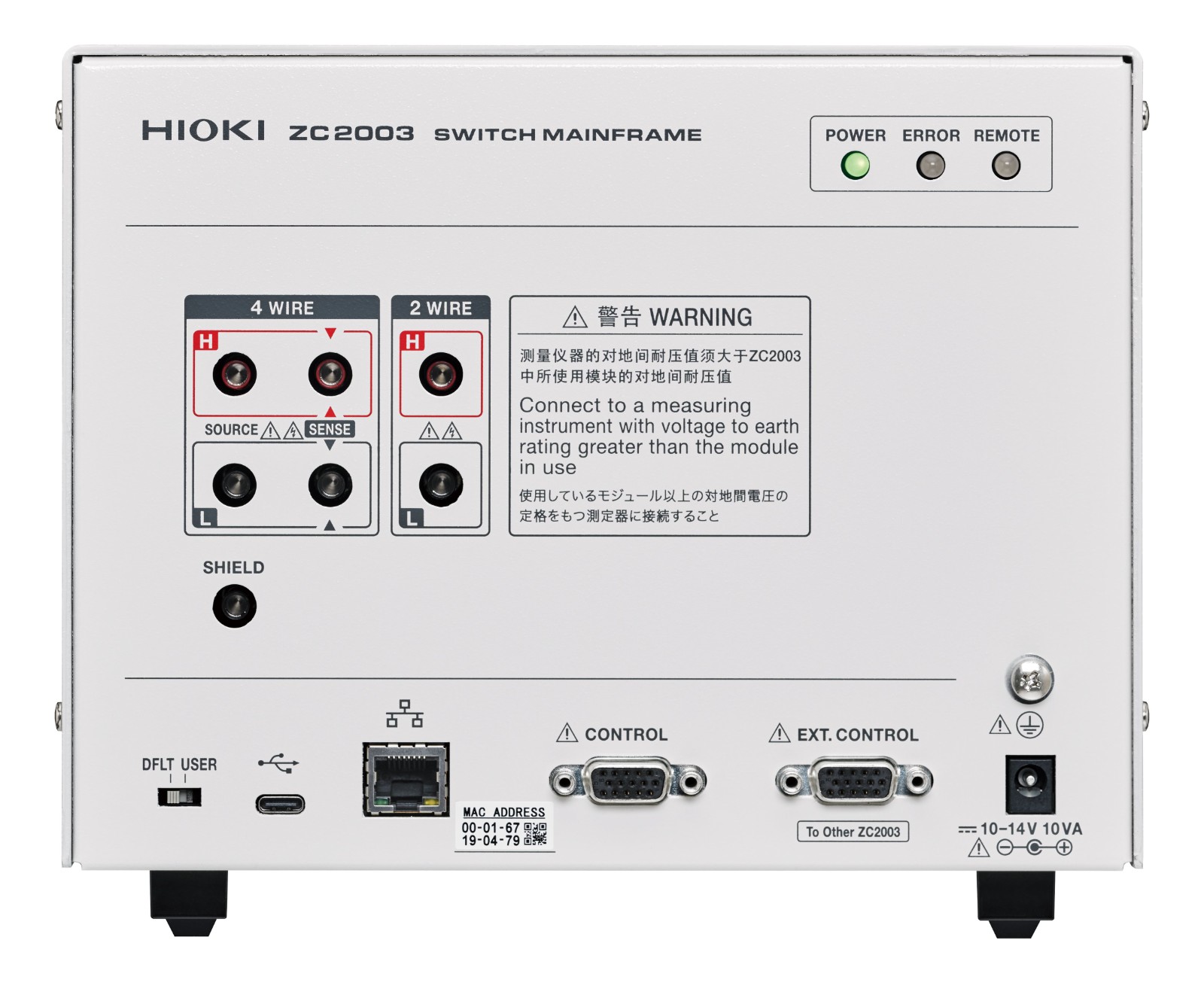

    日置HIOKI ZC2003 扫描??榛?/p>

    名称:仪器附件及传感器

    品牌:日置HIOKI

    型号:ZC2003

    简介:日置HIOKI ZC2003 扫描??榛堋?针对多电芯出货检查的高效方案● 考虑到阻抗测量的电路设计减少通道之间的误差● 采用半导体开关,提供高速切换和免维护● 极小的组合影响量,保障准确的测试结果● 各通道内置短路?;けO账肯嗔谕ǖ拦δ?..

    • 产品介绍

    日置HIOKI ZC2003 扫描??榛?/p>

    ● 针对多电芯出货检查的高效方案

    ● 考虑到阻抗测量的电路设计减少通道之间的误差

    ● 采用半导体开关,提供高速切换和免维护

    ● 极小的组合影响量,保障准确的测试结果

    ● 各通道内置短路?;けO账?/p>

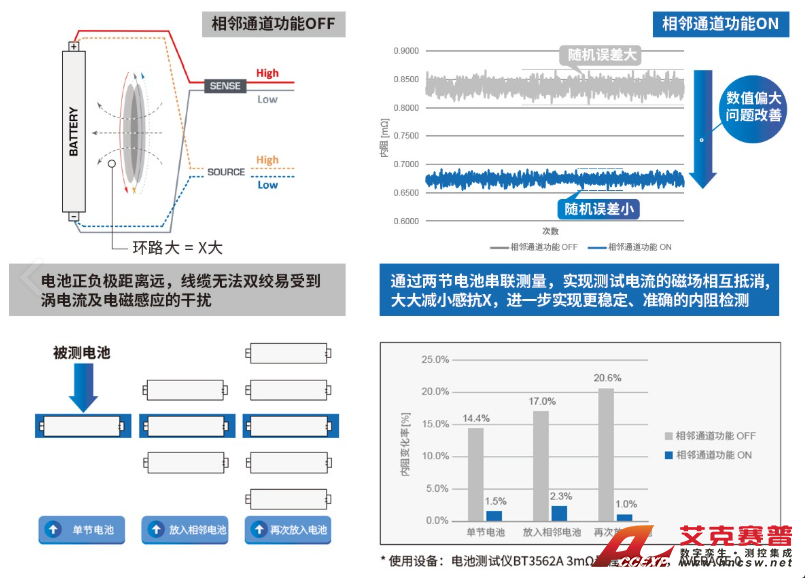

    相邻通道功能

    进一步提高检测系统的测量精度及稳定性,使用相邻通道功能,可以改善周边导体变化对测量结果的影响。

    电池内阻不仅会随着感抗X的增大而增大;并且,随着周边导体的摆放位置不同,电池内阻逐渐增大。

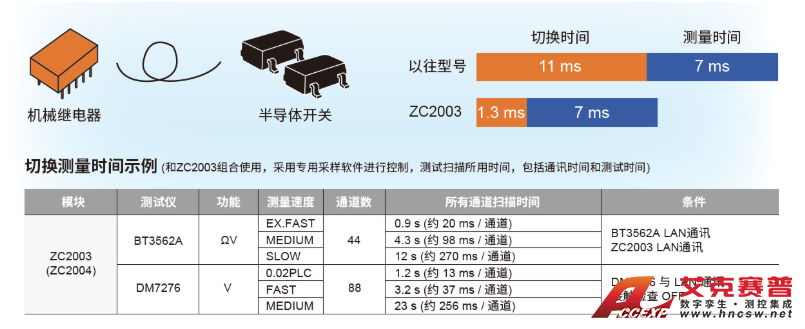

    采用半导体开关阵列,更快的开关速度

    由传统的机械式继电器替换为半导体开关,具有更小的布局面积,无需考虑使用寿命,以及更快的切换速度。

    对应2线式/4线式测试的高速??閆C2004具有1.3 ms的切换速度(不包括通讯时间)。

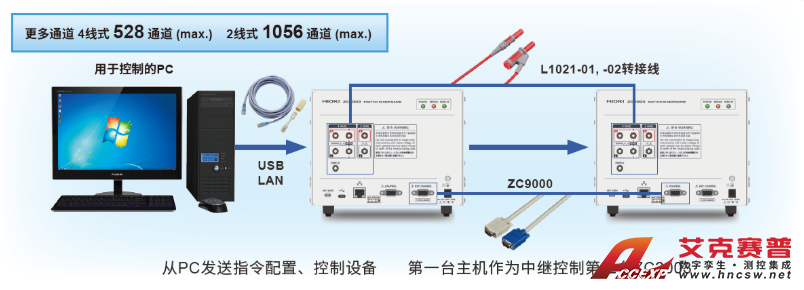

    通道扩展功能,节约上位机端口

    一般扩展开关主机,需要另外追加一个端口对第二台设备进行控制,若用专用线缆ZC9000连接第二台继电器主机,并且使用ZC2003的扩展功能,仅用一个端口便能控制两台继电器进行切换。(也可与第二台开关主机进行通讯)节约了上位机的端口个数。

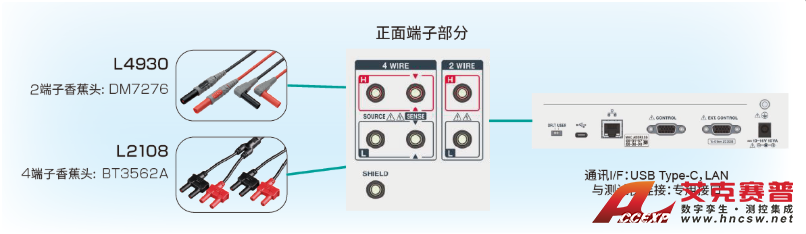

    测试用线缆的案例,丰富的通讯接口

    连接线与对应测试仪连接示例


    小电阻高精度测量模式,适用于刀片电池的测量

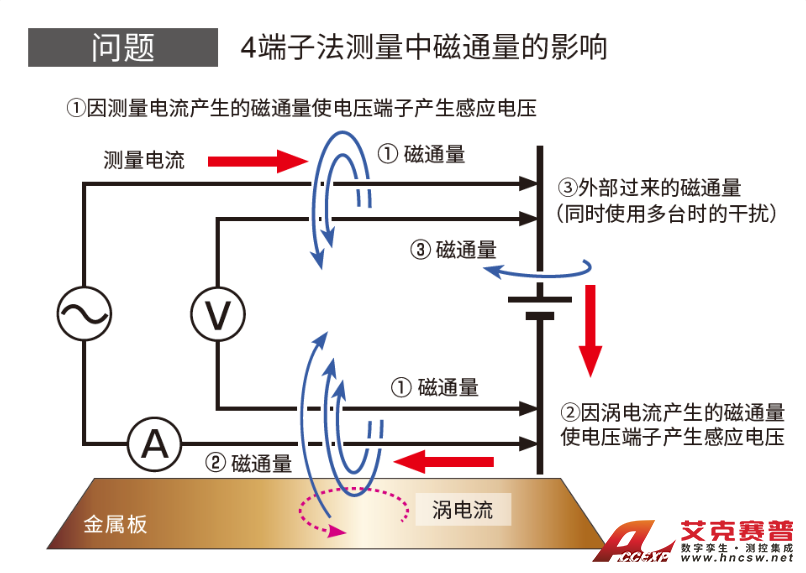

    4端子法中,从交流的测量电流中产生磁通量。 而且该磁通量会在周边金属中产生涡电流,来自该涡电流的磁通量会影响检测信号,从而使测量值产生误差。

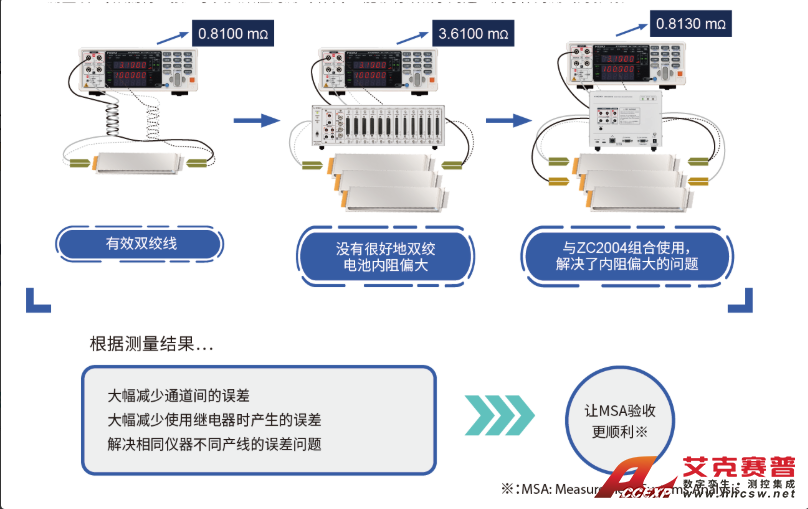

    电池内阻测试偏差太大? 使用ZC2004多路扫描??榧纯山饩?/p>

    由于刀片电池的长度较长,且电池的极耳分布在电池两侧,H和L的线缆距离很远,无法进行可靠的双绞,从而形成了较大的电流环路,在测试中往往发现测试结果比真实值偏大。此外,在多通道测试的方案里,电芯被依次并排地放置在托盘中,受相邻电池外壳金属的影响,测试值也会发生变化。

    采用多路扫描??閆C2004的相邻通道功能进行切换测试后,可以有效地减少由线缆形状、配线方式而造成的测量误差,从而得到接近于真实数值的测试结果,且能够有效减小周边金属导体对测试的影响。

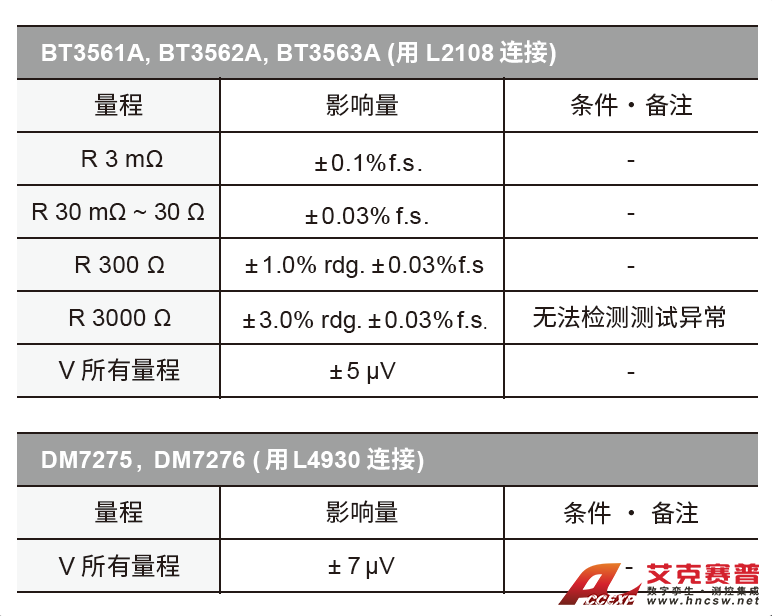

    ZC2004追加影响量

    详见图中表格
