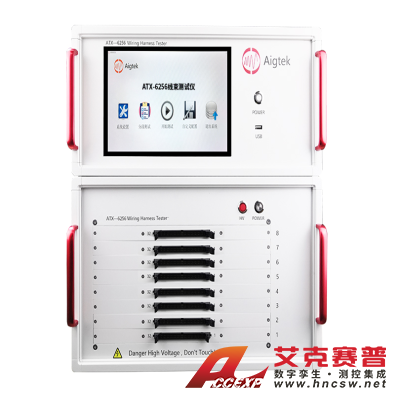

安泰 ATX-6000系列高压线束测试仪
名称：其他仪器与工具
品牌：
型号：
简介：ATX-6000系列是高压线束测试仪，主要是面向新能源汽车高压线束的测试设备，高压线缆用于连接高电压电池、逆变器、空调压缩机、发电机和电动机，从而实现动力电能的传输。高压线束测试仪电压高达AC750V，可以自动完成高压电缆的导通、绝缘、耐压...
申请服务
- 产品介绍
ATX-6000系列是高压线束测试仪，主要是面向新能源汽车高压线束的测试设备，高压线缆用于连接高电压电池、逆变器、空调压缩机、发电机和电动机，从而实现动力电能的传输。高压线束测试仪电压高达AC750V，可以自动完成高压电缆的导通、绝缘、耐压测试。高压脉冲检测技术，可以在短时间内快速切断放电现象，保证测试对象和人员的安全。
主要特点应用领域
?设备可单机操作，亦可连接至电脑操作
?自学习功能，快速检测未知线束的通路、短路、断路等连接关系
?直流高压检测电压DC50V~1000V
?交流高压检测电压AC50V~750V
?采用卡板式结构，可根据客户需求灵活快速扩展
?高压放电检测功能，提高检测安全性
?查线号测试功能，可迅速查找节点准确线序线号
?测试报告自动记录功能
?用于汽车高压线束测试
?高压连接器测试
?高压电池、逆变器测试
?空调压缩机、发电机、电动机测试
?汽车主线板测试（新能源汽车软板）
?交直流充电枪测试
?交直流充电座测试
更多型号
?ATX-6064：64点高压线束测试仪
?ATX-6128：128点高压线束测试仪
?ATX-6256：256点高压线束测试仪
?ATX-6512：512点高压线束测试仪
选配附件
?RS232、USB等接口及程控软件
?转接箱、转接板
?高压测试线
|
产品规格（ATX-6000） |
|||||||||
|
产品型号 |
ATX-6064 |
ATX-6128 |
ATX-6256 |
ATX-6512 |
|||||
|
最大检测点数 |
64 |
128 |
256 |
512 |
|||||
|
最大检测回路数 |
32 |
64 |
128 |
256 |
|||||
|
测试端口数量（个） |
2 |
4 |
8 |
16 |
|||||
|
检测端口类型 |
欧姆龙64PIN卡扣式牛角插座（XG4A-6434） |
||||||||
|
测试内容 |
通断测试 |
√ |
|||||||
|
自学习测试 |
√ |
||||||||
|
电阻测试 |
√ |
||||||||
|
耐压测试 |
√ |
||||||||
|
绝缘电阻测试 |
√ |
||||||||
|
瞬断测试 |
√ |
||||||||
|
PinSearch |
√ |
||||||||
|
用户界面 |
表示方式 |
10寸多点式电容触摸屏（分辨率1280*800） |
|||||||
|
操作方法 |
触摸屏操作（可外接鼠标、键盘） |
||||||||
|
操作系统 |
Windows10 |
||||||||
|
语言 |
简体中文 |
||||||||
|
存储端口 |
USB |
||||||||
|
无线通信端口 |
WIFI |
||||||||
|
控制端口 |
RS232/USB |
||||||||
|
RTC实时时钟 |
支持 |
||||||||
|
RTC电池 |
使用寿命3年 |
||||||||
|
打印机端口 |
USB接口通用打印机/无线连接打印机，例如：hp427fdw、hpM126nw等 |
||||||||
|
输出信号 |
PASS |
触点容量：5 A 250 V AC, 5
A 30 V DC |
|||||||
|
FAIL |
触点容量：5 A 250 V AC, 5
A 30 V DC |
||||||||
|
输出信号周期 |
200ms±4ms |
||||||||
|
输入信号 |
外部触发 |
触发点输入50ms以上的所需状态 |
|||||||
|
数据保存时间 |
5年以上，温度：-20℃~50℃ ，湿度：40% |
||||||||
|
供电电压 |
AC100V-240V/50~60Hz |
||||||||
|
主机外形尺寸（宽*高*深） |
445*200*445mm |
||||||||
|
主机重量 |
约28Kg |
||||||||
|
环境条件 |
工作温度：0~45℃；存储温度：-20℃~50℃; 工作湿度：5%～70%RH，无冷凝 |
||||||||
|
检测规格/参数 |
|||||||||
|
导通测试 |
检测电压 |
DC5Vmax，±5% |
|||||||
|
检测电流 |
1mAmax，±1% |
||||||||
|
电阻量程 |
1Ω~10kΩ（默认500Ω），±10% |
||||||||
|
电阻测试 |
检测电压 |
DC10Vmax(1uA,10uA,100uA,1mA) DC5Vmax(10mA,100mA,1A) |
|||||||
|
检测电流 |
1uA，10 uA，100
uA，1mA，10 mA，100mA，1A |
||||||||
|
电阻量程 |
1Ω~1MΩ |
||||||||
|
检测精度 |
档位 |
满量程刻度 |
分辨率 |
精度 |
激励电流 |
||||
|
1Ω |
1.1000Ω |
0.0001Ω |
±(2%+5Ω) |
1A±20mA |
|||||
|
10Ω |
11.000Ω |
0.001Ω |
±(2%+5Ω) |
100mA±2mA |
|||||
|
100Ω |
110.00Ω |
0.01Ω |
±(2%+5Ω) |
10mA±0.2mA |
|||||
|
1kΩ |
1.1000kΩ |
0.0001kΩ |
±(2%+0.005 kΩ) |
1mA±0.02mA |
|||||
|
10kΩ |
11.000kΩ |
0.001kΩ |
±(2%+0.02 kΩ) |
100uA±2uA |
|||||
|
100kΩ |
110.00kΩ |
0.01kΩ |
±(2%+0.2kΩ) |
10uA±0.2uA |
|||||
|
1MΩ |
1.1MΩ |
0.1kΩ |
±(2%+2kΩ) |
1uA±0.2uA |
|||||
|
耐压测试 |
检测电压 |
AC50V~750V，±(0.5%+3V) |
|||||||
|
漏电流量程 |
0.5mA~5mA，±0.2mA |
||||||||
|
加压方式 |
AVM加压 |
||||||||
|
检测时间 |
2s~999s（手动可设置） |
||||||||
|
绝缘电阻 测试 |
检测电压 |
DC 50V~1000V，±(0.5%+1V) |
|||||||
|
检测电流 |
≥5uA |
||||||||
|
绝缘电阻量程 |
10MΩ~1000MΩ，±(10%+1M) 10KΩ~10MΩ，±(5%+2KΩ) |
||||||||
|
加压方式 |
AVM加压 |
||||||||
|
检测时间 |
2s~999s |
||||||||
|
瞬断测试 |
检测方式 |
单通道 |
|||||||
|
瞬断检测宽度 |
200ms |
||||||||
|
检测时间 |
2s~999s（或到停止测试按钮按下为止） |
||||||||
