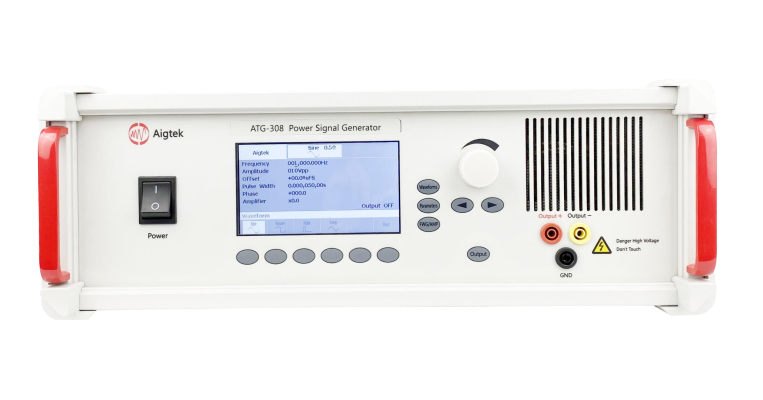

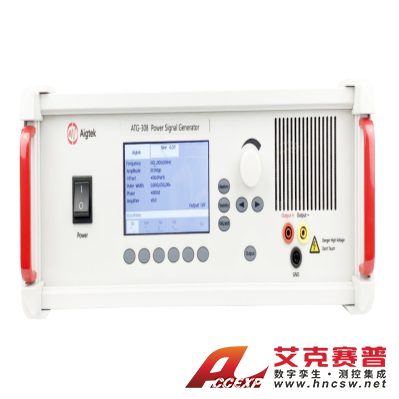

安泰 ATG-300系列功率信号源
名称：其他仪器与工具
品牌：
型号：
简介：ATG-300系列是一款理想的可输出正弦波、方波、三角波、脉冲波的功率信号源?？突Э筛菔褂们榭鲅≡裥藕拍谥?、或外置输入。最大输出810Wp功率，可以驱动功率型负载。输入InputATG-300系列输入为BNC接口。当信号内置输入时为功率信...
申请服务
- 产品介绍
ATG-300系列是一款理想的可输出正弦波、方波、三角波、脉冲波的功率信号源?？突Э筛菔褂们榭鲅≡裥藕拍谥?、或外置输入。最大输出810Wp功率，可以驱动功率型负载。
输入Input
ATG-300系列输入为BNC接口。当信号内置输入时为功率信号源模式，设置波形，频率，电压等参数即可；当信号外置接入时为放大器模式，输入电阻为5kΩ，输出电阻可切换，调节电压增益即可实现信号放大。
输出Output
ATG-300系列输出端口为香蕉插座， 输出电阻可切换。
|
ATG-304 |
ATG-308 |
ATG-309 |
|
|
输出形式 |
单端输出 |
差分输出 |
单端输出 |
|
带宽（-3dB） |
DC~30kHz |
DC~30kHz |
DC~30kHz |
|
最大输出电压 |
90Vp-p（±45Vp） |
180Vp-p（±90Vp） |
90Vp-p（±45Vp） |
|
最大输出电流 |
4Ap（DC~50Hz） |
4Ap（DC~50Hz） |
9Ap（DC~50Hz） |
|
8Ap（>50Hz） |
8Ap（>50Hz） |
18Ap（>50Hz） |
|
|
最大输出功率 |
360Wp |
720Wp |
810Wp |
|
保险丝 |
8A/250V |
8A/250V |
10A/250V |
|
电压增益 |
x0~30（1 step） |
x0~60（1 step） |
x0~30（1 step） |
|
负载RL上限 |
≥11.15Ω（DC~50Hz） |
≥22Ω（DC~50Hz） |
≥4.9Ω（DC~50Hz） |
|
≥5.5Ω（>50Hz） |
≥10.75Ω（>50Hz） |
≥2.4Ω（>50Hz） |
|
|
输出电阻 |
0.1Ω |
0.5Ω |
0.1Ω |
|
压摆率 |
≥6V/μs |
≥12V/μs |
≥6V/μs |
|
输入电阻 |
5kΩ |
||
|
输入幅度 |
0~10Vp-pMAX |
||
|
输出电压误差 |
≤±3%FS@1kHz |
||
|
谐波失真（THD） |
≤0.5%@1kHz，90Vp-p |
||
|
输出电压零点漂移 |
≤±0.3V |
||
|
信噪比 |
≥80dB |
||
|
输出接口 |
4mm香蕉插座 |
||
|
?；?/span> |
过流?；?/span> |
||
|
信号地 |
与机壳、电源线地相连 |
||
|
供电电压 |
AC220V±10%，50Hz |
||
|
工作温度 |
0℃~45℃ |
||
|
储存温度 |
-20℃~50℃ |
||
|
工作湿度 |
≤80%RH，无冷凝 |
||
|
尺寸（宽*高*深） |
440*163*470mm |
||
