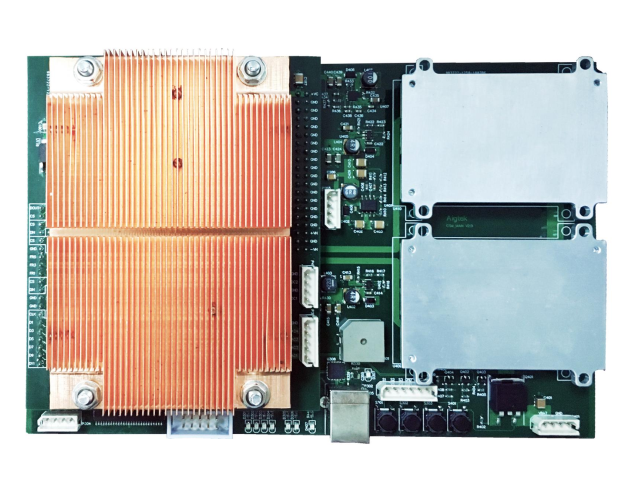

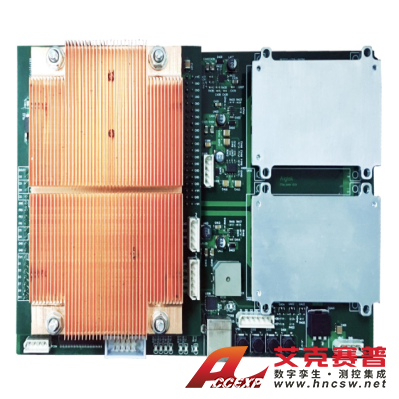

安泰 ATG-M60系列可控信号源?？?/p>
名称：其他仪器与工具
品牌：
型号：
简介：ATG-M60系列是一款可控信号源?？?，由信号源、控制、监控、切换和供电等部分组成。主要功能是产生多种强度、频率、波形可控，电压较高、电流较大的交变信号；产生2路以持续、断续、阶梯、潮汐或浪涌式输出，电压较低的直流信号，交变信号与直流信号可...
申请服务
- 产品介绍
ATG-M60系列是一款可控信号源?？?，由信号源、控制、监控、切换和供电等部分组成。主要功能是产生多种强度、频率、波形可控，电压较高、电流较大的交变信号；产生2路以持续、断续、阶梯、潮汐或浪涌式输出，电压较低的直流信号，交变信号与直流信号可以不同时输出。
输出Output
输出为molex插座，交流可输出正弦波，方波，三角波，输出电压6~80Vp-p（间隔1Vp-p），直流可输出1V~18V可调电压（间隔0.1V）。
|
型号 |
ATG-M61 |
ATG-M63 |
ATG-M65 |
|
带宽（-3dB） |
1kHz~100kHz |
1kHz~300kHz |
1kHz~500kHz |
|
输出形式 |
单端输出 |
单端输出 |
单端输出 |
|
通道数 |
四通道 |
四通道 |
四通道 |
|
输出接口 |
5264-5P（可定制） |
5264-5P（可定制） |
5264-5P（可定制） |
|
输出波形 |
正弦波，方波，三角波 |
正弦波，方波，三角波 |
正弦波，方波，三角波 |
|
输出电压 |
6~80Vp-p（间隔1Vp-p） |
6~80Vp-p（间隔1Vp-p） |
6~80Vp-p（间隔1Vp-p） |
|
最大输出电流 |
1000mAp |
1000mAp |
1000mAp |
|
直流输出接口特点 |
|||
|
型号 |
ATG-M61 |
ATG-M63 |
ATG-M65 |
|
通道数 |
双通道 |
双通道 |
双通道 |
|
输出接口 |
5264-4P（可定制） |
5264-4P（可定制） |
5264-4P（可定制） |
|
输出电压 |
1V~18V可调（间隔0.1V） |
1V~18V可调（间隔0.1V） |
1V~18V可调（间隔0.1V） |
|
最大输出电流 |
300mA |
300mA |
300mA |
|
输出?；?/span> |
过载?；?/span> |
过载?；?/span> |
过载?；?/span> |
|
程控接口 |
RS232或USB接口 |
RS232或USB接口 |
RS232或USB接口 |
|
供电电压 |
DC21V ~ DC30V |
DC21V ~ DC30V |
DC21V ~ DC30V |
|
工作温度 |
0°C ~ 45°C |
0°C ~ 45°C |
0°C ~ 45°C |
|
储存温度 |
-20°C ~ 50°C |
-20°C ~ 50°C |
-20°C ~ 50°C |
|
工作湿度 |
≤80% RH，无冷凝 |
≤80% RH，无冷凝 |
≤80% RH，无冷凝 |
|
尺寸（宽*高*深） |
120*30*180mm |
120*30*180mm |
120*30*180mm |
