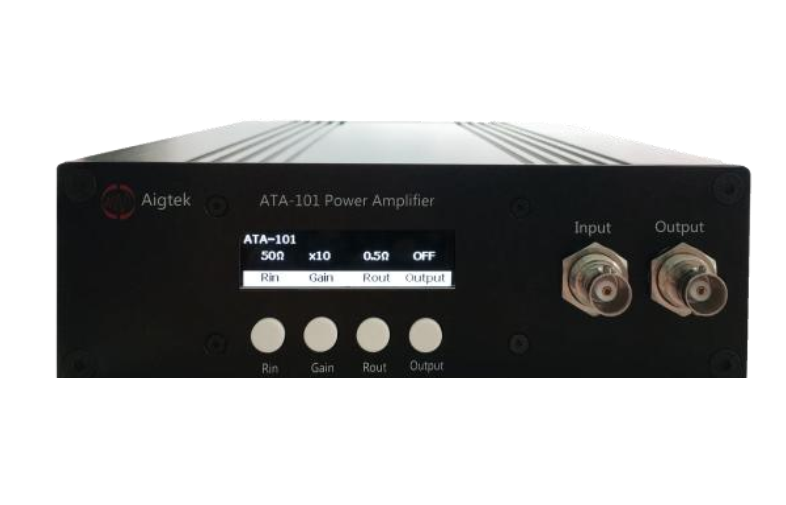

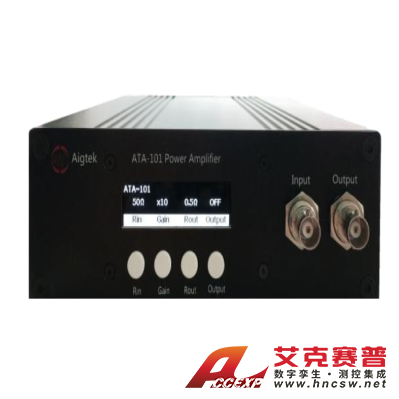

安泰 ATA-100系列功率放大器
名称：其他仪器与工具
品牌：
型号：
简介：ATA-100系列是一款理想的可放大交、直流信号的功率放大器。带宽高达DC~5MHz，并且具有50Ω、1MΩ两档输入电阻可选，完美匹配高、低内阻的信号源，实现信号的完美放大。输出电阻0.5Ω、50Ω可调，客户可根据测试需求灵活选择。技术参数...
申请服务
- 产品介绍
ATA-100系列是一款理想的可放大交、直流信号的功率放大器。带宽高达DC~5MHz，并且具有50Ω、1MΩ两档输入电阻可选，完美匹配高、低内阻的信号源，实现信号的完美放大。输出电阻0.5Ω、50Ω可调，客户可根据测试需求灵活选择。
技术参数
- 带宽（-3dB）DC~5MHz
- 最大输出电压25Vp-p（±12.5Vp）
- 最大输出电流2Ap
|
型号 |
ATA-101 |
ATA-103 |
ATA-105 |
|
输出形式 |
单端输出 |
单端输出 |
单端输出 |
|
带宽（-3dB） |
DC~1MHz |
DC~3MHz |
DC~5MHz |
|
最大输出电压 |
25Vp-p（±12.5Vp） |
25Vp-p（±12.5Vp） |
25Vp-p（±12.5Vp） |
|
最大输出电流 |
1Ap（DC~50Hz） |
1Ap（DC~50Hz） |
1Ap（DC~50Hz） |
|
2Ap（>50Hz） |
2Ap（>50Hz） |
2Ap（>50Hz） |
|
|
最大输出功率 |
25Wp |
25Wp |
25Wp |
|
保险丝 |
2A/250V |
2A/250V |
2A/250V |
|
电压增益 |
x1/x10可调 |
x1/x10可调 |
x1/x10可调 |
|
负载RL上限 |
≥12Ω（DC~50Hz） |
≥12Ω（DC~50Hz） |
≥12Ω（DC~50Hz） |
|
≥5.75Ω（>50Hz） |
≥5.75Ω（>50Hz） |
≥5.75Ω（>50Hz） |
|
|
压摆率 |
≥56V/μs |
≥167V/μs |
≥278V/μs |
|
输出电阻 |
0.5Ω /50Ω (可定制） |
||
|
输入电阻 |
50Ω / 1MΩ |
||
|
输入幅度 |
0~10Vp-pMAX |
||
|
输出电压误差 |
≤±3%FS@1kHz |
||
|
谐波失真（THD） |
≤0.5%@1kHz，25Vp-p |
||
|
输出电压零点漂移 |
≤±0.2V |
||
|
信噪比 |
≥60dB |
||
|
输出接口 |
BNC |
||
|
?；?/span> |
过流?；?/span> |
||
|
信号地 |
与机壳、电源线地相连 |
||
|
供电电压 |
AC220V±10%，50Hz |
||
|
工作温度 |
0℃~45℃ |
||
|
储存温度 |
-20℃~50℃ |
||
|
工作湿度 |
≤80%RH，无冷凝 |
||
|
尺寸（宽*高*深） |
168*55*290mm |
||
