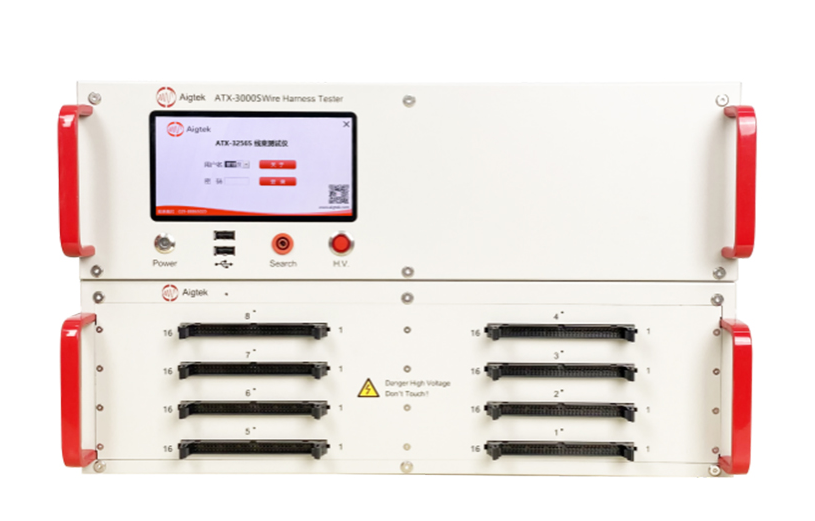

安泰 ATX-3000S系列台式线束测试仪
名称：其他仪器与工具
品牌：
型号：
简介：ATX-3000S系列是台式线束测试仪，专用于各种线缆，线束和排线品质及连接可靠性检验的多功能，自动化的线束参数测试系统。设备可单机操作，亦可连接至电脑操作，基于?？榛杓平峁?，四线制电阻测试，测试精度高。兼容智能化测试软件，帮助客户进行数...
申请服务
- 产品介绍
ATX-3000S系列是台式线束测试仪，专用于各种线缆，线束和排线品质及连接可靠性检验的多功能，自动化的线束参数测试系统。设备可单机操作，亦可连接至电脑操作，基于?？榛杓平峁?，四线制电阻测试，测试精度高。兼容智能化测试软件，帮助客户进行数据对比分析。
主要特点应用领域
?设备可单机操作，亦可连接至电脑操作
?测试通道64/128/256/512，更多通道可快速扩展
?自学习功能，快速检测未知线束的通路、短路、断路等连接关系
?四线制电阻测试，测试精度高
?直流高压检测电压DC50V~1510V
?交流高压检测电压AC50V~1010V
?高压检测完成后自动复位，提高检测安全性
?用于需要现场线束抢修，维护，测试等工作
?用于汽车线束测试
?用于航空、火箭等航空航天科学领域
?用于船舶、兵器等科学领域测试
?用于家电、电脑、通讯设备等电子行业
?用于印刷电路板、配电盘、控制器等复杂多芯的通道测试
更多型号
?ATX-3064S：64点台式线束测试仪
?ATX-3128S：128点台式线束测试仪
?ATX-3256S：256点台式线束测试仪
?ATX-3512S：512点台式线束测试仪
选配附件
?RS232、USB等接口及程控软件
?转接箱、转接板
?高压测试线
|
产品规格（ATX-3000S） |
|||||||||||
|
产品型号 |
ATX-3064S |
ATX-3128S |
ATX-3256S |
ATX-3512S |
|||||||
|
最大检查点数 |
64 |
128 |
256 |
512 |
|||||||
|
测试端口数量（个） |
4 |
8 |
16 |
32 |
|||||||
|
检测端口类型 |
欧姆龙64PIN卡扣式牛角插座（XG4A-6434） |
||||||||||
|
测试内容 |
通断测试 |
√ |
|||||||||
|
耐压测试 |
√ |
||||||||||
|
测试内容 |
绝缘电阻测试 |
√ |
|||||||||
|
二线制电阻测试 |
√ |
||||||||||
|
四线制电阻测试 |
√ |
||||||||||
|
瞬断测试 |
√ |
||||||||||
|
PinSearch |
√ |
||||||||||
|
用户界面 |
表示方式 |
5.5寸，1080P AMOLED |
|||||||||
|
操作方法 |
触摸屏操作（可外接鼠标、键盘） |
||||||||||
|
操作系统 |
Windows10 |
||||||||||
|
语言 |
简体中文 |
||||||||||
|
存储端口 |
USB |
||||||||||
|
无线通信端口 |
WIFI |
||||||||||
|
控制端口 |
RS232/USB |
||||||||||
|
RTC实时时钟 |
支持 |
||||||||||
|
RTC电池 |
使用寿命3年 |
||||||||||
|
打印机 |
USB接口通用打印机/无线连接打印机，例如：hp427fdw、hpM126nw等 |
||||||||||
|
数据保存时间 |
5年以上，温度：-20℃~50℃ ，湿度：40% |
||||||||||
|
供电电压 |
AC100V-240V/50~60Hz |
||||||||||
|
环境条件 |
工作温度：0~45℃；存储温度：-20℃~50℃; 工作湿度：5%～70%RH，无冷凝 |
||||||||||
|
主机外形尺寸（宽*高*深） |
450*135*467mm |
||||||||||
|
从机外形尺寸（宽*高*深） |
450*135*467mm |
||||||||||
|
主机重量 |
15.6kg |
15.6kg |
15.6kg |
15.6kg |
|||||||
|
从机重量 |
13.1kg |
15.1kg |
19.1kg |
38.2kg |
|||||||
|
检测规格/参数 |
|||||||||||
|
导通测试 |
检测电压 |
DC5Vmax，±5% |
|||||||||
|
检测电流 |
1Amax，±1% |
||||||||||
|
导通测试 |
电阻量程 |
0.05Ω~10kΩ（默认500Ω），±5% |
|||||||||
|
耐压测试 |
检测电压 |
50V~1010VAC，±（0.5%+3V） |
|||||||||
|
漏电流量程 |
0.005mA~5mA，±（1%+0.005mA） |
||||||||||
|
加压方式 |
AVM加压 |
||||||||||
|
检测时间 |
2s~999s/回路（手动可设置） |
||||||||||
|
绝缘电阻 测试 |
检测电压 |
50V~1510VDC，±（0.5%+1V） |
|||||||||
|
绝缘电阻量程 |
10KΩ~10MΩ，±(5%+2KΩ) 10MΩ~1000MΩ，±(10%+1M) 1000MΩ~2000MΩ，±（20%+100M） |
||||||||||
|
加压方式 |
AVM加压 |
||||||||||
|
检测时间 |
2s~999s/回路（手动可设置） |
||||||||||
|
二线制 电阻测试
|
检测电压 |
DC10Vmax(10uA,100uA,1mA) DC5Vmax(10mA,100mA,1A) |
|||||||||
|
检测电流 |
10 uA，100 uA，1mA，10 mA，100mA，1A |
||||||||||
|
电阻量程 |
1Ω~1MΩ |
||||||||||
|
检测精度 |
档位 |
满量程刻度 |
分辨率 |
精度 |
激励电流 |
||||||
|
1Ω |
1.1000Ω |
0.0001Ω |
±(2%+1Ω) |
1A±20mA |
|||||||
|
10Ω |
11.000Ω |
0.001Ω |
±(2%+1Ω) |
100mA±2mA |
|||||||
|
100Ω |
110.00Ω |
0.01Ω |
±(2%+3Ω) |
10mA±0.2mA |
|||||||
|
1kΩ |
1.1000kΩ |
0.0001kΩ |
±(2%+0.005 kΩ) |
1mA±0.02mA |
|||||||
|
10kΩ |
11.000kΩ |
0.001kΩ |
±(2%+0.02 kΩ) |
100uA±2uA |
|||||||
|
100kΩ |
110.00kΩ |
0.01kΩ |
±(2%+0.2kΩ) |
10uA±0.2uA |
|||||||
|
1MΩ |
1.1MΩ |
0.1kΩ |
±(5%+2kΩ) |
10uA±0.2uA |
|||||||
|
电阻测试 |
检测电压 |
DC10Vmax(10uA,100uA,1mA) DC5Vmax(10mA,100mA,1A) |
|||||||||
|
检测电流 |
10 uA，100 uA，1mA，10 mA，100mA，1A |
||||||||||
|
电阻量程 |
0.001Ω~1MΩ |
||||||||||
|
检测精度 |
档位 |
满量程刻度 |
分辨率 |
精度 |
激励电流 |
||||||
|
四线制 电阻测试 |
1Ω |
1.1000Ω |
0.0001Ω |
±（1%+0.002Ω） |
1A±20mA |
||||||
|
10Ω |
11.000Ω |
0.001Ω |
±（1%+0.02Ω） |
100mA±2mA |
|||||||
|
100Ω |
110.00Ω |
0.01Ω |
±（1%+0.2Ω） |
10mA±0.2mA |
|||||||
|
1kΩ |
1.1000kΩ |
0.0001kΩ |
±（1%+2Ω） |
1mA±0.02mA |
|||||||
|
10kΩ |
11.000kΩ |
0.001kΩ |
±（1%+20Ω） |
100uA±2uA |
|||||||
|
四线制 电阻测试 |
检测精度 |
100kΩ |
110.00kΩ |
0.01kΩ |
±（1%+0.2kΩ） |
10uA±0.2uA |
|||||
|
1MΩ |
1.1MΩ |
0.1kΩ |
±（5%+2kΩ） |
10uA±0.2uA |
|||||||
|
瞬断测试 （64） |
检测方式 |
单通道 |
|||||||||
|
瞬断检测宽度 |
10ms |
||||||||||
|
检测时间 |
2s~999s（或到停止测试按钮按下为止） |
||||||||||
