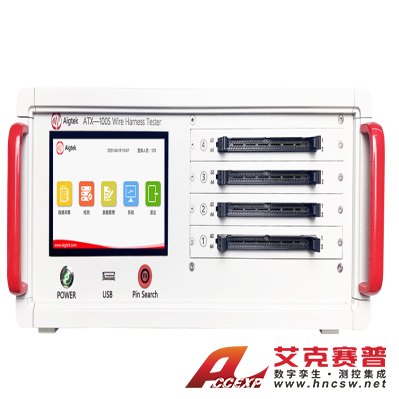

安泰 ATX-100S系列导通线束测试仪
名称：其他仪器与工具
品牌：
型号：
简介：ATX-100S系列是一款高速的导通线束测试仪，可进行电阻，二极管器件测试，测试通道可灵活扩展。兼容智能化测试软件及大型数据库，帮助客户进行数据对比分析。每次开机系统自检，以确保测试系统准确、可靠运行。主要特点应用领域?设备采用5寸多点式电...
申请服务
- 产品介绍
ATX-100S系列是一款高速的导通线束测试仪，可进行电阻，二极管器件测试，测试通道可灵活扩展。兼容智能化测试软件及大型数据库，帮助客户进行数据对比分析。每次开机系统自检，以确保测试系统准确、可靠运行。
主要特点应用领域
?设备采用5寸多点式电容触摸屏
?高速的通断测试
?支持电阻，二极管元器件测试
??？榛杓破交?，可扩展
?联机多台测试，可协调工作
?RS232，USB 等接口可供选择
?用于现场线束抢修，维护，测试等工作
?用于现场分布式线缆测试
?用于航空、火箭等航空航天科学领域测试
?用于船舶、兵器等科学领域测试
?用于汽车线束测试
更多型号
?ATX-64S ：64点导通线束测试仪
?ATX-128S：128点导通线束测试仪
?ATX-256S：256点导通线束测试仪
?ATX-512S：512点导通线束测试仪
备注：更多通道可快速扩展
选配附件
?RS232、USB等接口及程控软件
?转接箱、转接板
?打点机
?低压测试线
|
产品规格（ATX-100S） |
|||||||
|
产品型号 |
ATX-64S |
ATX-128S |
ATX-256S |
ATX-512S |
|||
|
最大测试点数 |
64 |
128 |
256 |
512 |
|||
|
检查端口数量 |
2 |
4 |
8 |
16 |
|||
|
检测端口类型 |
欧姆龙64PIN卡扣式牛角插座（XG4A-6434） |
||||||
|
存储测试数据量 |
可存储20000个测试方案，存储测试数据40000000条 |
||||||
|
测试内容 |
通断测试 |
√ |
|||||
|
自学习测试 |
√ |
||||||
|
电阻测试 |
√ |
||||||
|
二极管测试 |
√ |
||||||
|
瞬断测试 |
√ |
||||||
|
PinSearch |
√ |
||||||
|
系统自检 |
√ |
||||||
|
用户界面 |
表示方式 |
5寸多点式电容触摸屏（分辨率800*480） |
|||||
|
操作方法 |
触摸屏操作（可外接鼠标、键盘） |
||||||
|
操作系统 |
Android |
||||||
|
语言 |
简体中文、英文 |
||||||
|
存储端口 |
USB |
||||||
|
无线通信端口 |
内置WIFI，BT4.0（标配） |
||||||
|
以太网端口 |
1个，10/100M自适应以太网 |
||||||
|
显示设备端口 |
HDMI |
||||||
|
控制端口 |
RS232/USB |
||||||
|
RTC实时时钟 |
支持 |
||||||
|
RTC电池 |
使用寿命3年 |
||||||
|
打印机 |
普通打印机：HP LaserJet Pro MFP M426f-M427f等（WIFI连接） |
标签打印机：佳博（Gprinter）1134T等 （BT连接） |
|||||
|
扫码枪 |
ST2200有线二维影像扫描枪（接口：RS232） |
||||||
|
输出信号 |
PASS |
触点容量：5 A 250 V AC, 5 A 30 V DC |
|||||
|
FAIL |
触点容量：5 A 250 V AC, 5 A 30 V DC |
||||||
|
输出信号周期 |
200ms±4ms |
||||||
|
输入信号 |
外部触发 |
触发点输入50ms以上的连接（短路）状态 |
|||||
|
数据保存时间 |
5年以上，温度：-20℃~50℃ ，湿度：40% |
||||||
|
供电电压 |
AC100V-240V/50~60Hz |
||||||
|
主机外形尺寸
(宽*高*深) |
350*145*300mm |
||||||
|
主机重量 |
约6.15kg |
约6.25kg |
约6.25kg |
约6.25kg |
|||
|
环境条件 |
工作温度：0~45℃；存储温度：-20℃~50℃；工作湿度：5%～70%RH，无冷凝 |
||||||
|
检测规格/参数 |
|||||||
|
通断测试 |
检测电压 |
不大于10V，±5% |
|||||
|
检测电流 |
不大于1mA，±5% |
||||||
|
通断判定电阻值 |
100Ω~1kΩ（默认500Ω），±5% |
||||||
|
电子元件 测试 |
电阻测试 |
≤100Ω，±（1%+3Ω）（需标定） |
|||||
|
100Ω~1MΩ，±1% |
|||||||
|
二极管 测试 |
检测电压 |
不大于10V，±10% |
|||||
|
检测电流 |
1mA，±10% |
||||||
