IDEAL 61-835 电能质量分析仪
名称：电能质量测试仪
品牌：
型号：
简介：IDEAL 61-835 电能质量分析仪具有实时时钟和1MB内存，可将存储的数据下载至个人计算机，以便用PowerVision 分析软件作深入分析。IDEAL 61-835 电能质量分析仪可用于单相电力系统也可用于3相电力系统?？杉词倍寥〔?..
申请服务
- 产品介绍
IDEAL 61-835 电能质量分析仪具有实时时钟和1MB内存，可将存储的数据下载至个人计算机，以便用PowerVision 分析软件作深入分析。IDEAL 61-835 电能质量分析仪可用于单相电力系统也可用于3相电力系统?？杉词倍寥〔馐越峁?，包括：数据列表、柱形图甚至单个波形，便于解析现场数据工作。电能与谐波程序是IDEAL电能分析仪的标准配置与其一起提供。扰动、检测表和快速检测程序可分别提供。这些程序允许用户用一个仪器监测电能质量多个参数和指标。每个程序的专业人员在监测与分析方面的每项需要都能在一个设备中找到。如坚固、通用及多种功能特点，包括计算机兼容性。这样可使工作更简单的测试设备确实早已存在，但 IDEAL 的电能分析仪将电能质量分析推到了崭新的水平。
可即时读取测试结果，包括：数据列表、柱形图甚至单个波形，便于解析现场数据工作
IDEAL 61-835 电能质量分析仪产品特点：
●1000A三个电流钳头（61-835标准配置） 带有计算机接口及应用程序
●51次谐波因数分析 1MB数据存储
●真有效值测量 纪录时间可达1个月
●单相或三相测量 随机附带能量与谐波分析程序
●4个电流测试通道（61-835为三个电流通道） 随机附带PowerVisionTM分析程序
●4个电压测试通道 随机附带交互式演示CD
●最大/最小/平均值测量 可选F：FO存储器
●用户自定义数据采集功能 智能电流充电系统
●电力谐波分析仪可编程触发点与触发时间 开始/停止 手持轻型，便携设计
●电力谐波分析仪带有背光/实时时钟 系统设置便捷
●160×160点阵液晶屏幕 便于使用的按键操作
●电力谐波分析仪可自动关闭屏幕显示，机器仍可以正常运行 随机配置便携箱，方便现场的使用
IDEAL 61-835 电能质量分析仪详细说明：
●电机启动快速检测程序
●研究单相、三相系统，记录每周期内的电压、电流、功率和功率因数
●记录短期瞬时值（电机、焊机设备等）
●电力谐波分析仪可选触发方式记录数据
●电力谐波分析仪可选固定或循环存储
●电力谐波分析仪用于分析电机启动曲线和一般瞬态事，是理想的焊机维护设备
●研究频繁和快速开关操作设备对电网的影响
●闪变测试程序
●研究系统中的闪变事件，通过分析软件对即时值、Pst和Plt值进行后期分析
●可设置计量闪变与电能的时间
●同屏显示所有闪变参数
●用于确定导致员工工作效率的视觉疲劳等级
●研究电压波动情况
●干扰测试程序
●检测电压中断、跌落、削顶、毛刺等干扰事件
●可设置记录不同干扰类型的灵敏度
●报告检测到的干扰数量
●用电力谐波分析仪于在不同设备安装点，检查开关负载所产生的影响
●配合PC机分析软件，能“透视”电力系统：评估波形、显示干扰、对比带有●干扰的三相波形
●可选程序
●电能检查程序
●计量电子式或机械式电能表精度
●无需连接负责即可测试表计精度
●测试时间只需30秒
●检测有功或无功电能表误差
●同屏设置误差百分比
●电力谐波分析仪可选记录4000个事件
●显示数字表格
●可输出.bmp格式图片
●用于现场校验表计，对每个测量点建立详细报告
●检测超过1％的电能/功率计误差
●发现窃电行为
●电力谐波分析仪可选度数器
●电力谐波分析仪适用于LED显示的电子式电能表
●电力谐波分析仪适用于机械表的光纤数据线
●连接分析仪的通信/电源线
●测量超过1us的计量脉冲
●防震塑料外壳
●外形尺寸：61×41×26mm（保含记录器、分流器、分析程序及PC分析软件）
●漏电流检测程序
●使用互感器，测量最大10A对地泄放电流
●可通过钳形适配器测量
●可通过对地泄放电流互感器测量
●测量范围1mA－1A，以及20mA－10A
●采用高频滤波器防止系统开关影响
●测量每周期（20ms）内有效值
●按预设采样周期连续测量并记录
●记录周期可1s－100s间任意设置
●通过电压降确定触发门限
●通过对地泄放电流等级确定触发门限
●用于确定继电?；ごシ⒚畔?br />
●自动检测分析对地泄放电流
●三相电能质量分析仪:
IDEAL 61-835 电能质量分析仪技术指标：
功率与能量测量：
有功功率（kW） 视在功率（VA）
感性无功功率（kvarL） 容性无功功率（kvarC）
功率因数（PF） 频率（Hz）
有功电能，千瓦时（kWh） 无功电能（kvarhL，kvarhC），每小时无功功率
可选程序：
扰动 检查仪表
快速检查
谐波测量：
总谐波含量（％THD） 51次谐波因数分解
61-835测量精度
测量范围 精度
交流电压 20-600V（相线-零线）
20-866V（相线-相线） 0.5%
0.5%
交流电流 10-1000A（使用电流钳形适配器） 1.0%
有功功率 866KW（使用电流钳形适配器） 1.0%
无功功率 866KWar（使用电流钳形适配器） 1.0%
功率因数 0.5-1.0 1.0%

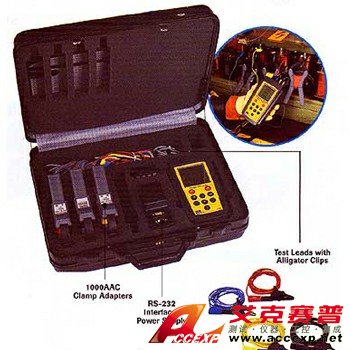

830系列电能分析仪配置表
部件名称 61-835 61－835－2K
835型分析仪 √ √
1000A交流钳形适配器（3把） √
200/2000A交流钳形适配器（3把） √
100A交流钳形适配器（1把）
带鳄鱼夹的测试线（4根） √ √
电源/RS232接口及通信线 √ √
PowerVision分析软件 √ √
工具箱 √ √
选配件
61-811 1000AAC电流钳（1套3支）
61-813 100AAC中性线电流钳（1套1支）
61-814 5AAC电流钳（1套1支）
61-810 200/2000AAC电流钳（1套3支）
61-457 200/2000/20000AAC柔性电流适配器（1套3支）
