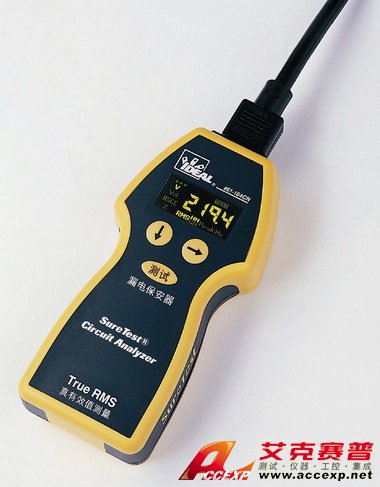

IDEAL 61-164cn Suretest电路分析仪
名称：电能质量测试仪
品牌：
型号：
简介：IDEAL 61-164cn Suretest电路分析仪是针对交流低压配电网络快速故障定位而设计的专用测试仪器。IDEAL 61-164cn 电路分析仪具有操作简便，测量精确等特点。对配电网络中导体阻抗和连接部位的接触电阻、线路电压降、零线...
申请服务
- 产品介绍
IDEAL 61-164cn Suretest电路分析仪是针对交流低压配电网络快速故障定位而设计的专用测试仪器。IDEAL 61-164cn 电路分析仪具有操作简便，测量精确等特点。对配电网络中导体阻抗和连接部位的接触电阻、线路电压降、零线与接地故障，能提供量化的检测数据。IDEAL 61-164cn Suretest电路分析仪实现对民用、商用、工业用建筑交流配电的全面检测与验证，确保用电安全，防止因配电线路故障引起的火灾、电击及设备运行异常，消除安全隐患。
IDEAL 61-164cn Suretest电路分析仪产品特点：
● 高亮度显示
● 高精度测量
● 真有效值测量
● 仿真5A, 8A, 10A负载，测量电压降
● 测量相（火线）电压
● 测量峰值电压
● 测量频率
● 测量中性线（零线）对地电压
● 测量地线阻抗
● 测量火线和中性线导体阻抗
● 识别插座接线正误
● 识别接地故障（虚接）
● 检测接地故障断路器、漏电保安器性能
● 在不影响敏感设备的情况下，进行传导测试
● 检验地线绝缘性能（需使用61-176适配器）
用常规万用表，在电源空载下测量：
● 不易检查插座的接线
● 无法发现线路上的高阻点造成的电压降
● 无法带电测量导线阻抗
● 无法测量交流电压的峰值
● 无法现场测量漏电保安器的动作与响应时间
IDEAL 61-164cn Suretest电路分析仪采用专利技术实现仿真满负载测量电压降，而不对其它用电器造成影响，电路分析仪是电路分析仪的突出特点之一。这无疑为用户提供了最强有力的测试手段，使用户能鉴别出使用以往传统方法无法发现的，隐藏在墙壁之后的电气故障。
在用户墙壁插座处测试漏电保安器（RCD）是否能可靠动作，测试全线路安全性能，通过电路分析仪的精确测量漏电保安器动作时间，确认配电安全部件的可靠性，防止意外发生。
测试仪上只有三个按键，整机供电来自于所测量的电源插座，内部无电池，安全可靠。电路分析仪全中文操作界面及提示信息，尤其适合现场人员使用。
IDEAL 61-164cn Suretest电路分析仪技术指标：
项目 指标
外壳绝缘 ABS UL 94V/0/5VA
电压范围 170V－260V
超出量程显示 OL
开机显示时间 小于2.5秒
显示器 128×64像素OLED图形显示，带背光
外形尺寸 162mm(L)×76mm(W)×36mm(D)
重量 267克
操作温度 0℃～50℃
存贮温度 0℃～50℃
湿度 ＜85％ RH
海拔高度 2000m（6667ft.）
安全标准 UL61010B-1, Cat.III-300V
UL-1436 漏电?；ぜ暗缙遄南喙毓娑?br />
输入电压等级 CAT III，220VAC
附件 1个标准插头适配器，便携包，说明书
选件 鳄鱼夹适配器
IDEAL 61-164cn Suretest电路分析仪测量参数
测量项目 量程 分辨率 精度
相电压(真有效值测量) 85.0-265.0VAC 0.1V 1.0% ±0.2V
峰值电压 121.0-374.0VAC 0.1V 1.0% ±0.2V
频率 45.0～65.0Hz 0.1Hz 1.0% ±0.2Hz
电压降 0.1%～99.9% 0.1% 2.5%±0.2%
带载后电压 10.0～265.0VAC 0.1V 2.5% ±0.2V
零线对地电压 O.O～10.0VAC 0.1V 2.5% ±0.2V
火线、零线、地线阻抗 0.00～3.00Ω 0.01Ω 2.5% ±0.02Ω
＞3.00Ω ＞3.00Ω不保证精度
RCD触发时间 1ms～6.500s 1ms 1.0% ±2ms
RCD触发电流 30mA 0.1mA 1.0% ±0.2mA
