IDEAL 61-825 电能质量分析仪
名称：电能质量测试仪
品牌：
型号：
简介：IDEAL 61-825 电能质量分析仪是基于61-806电力谐波分析仪的又一电能质量分析仪。 IDEAL 61-825 电能质量分析仪可即时读取测试结果，包括：数据列表、柱形图甚至单个波形，电力谐波分析仪便于解析现场数据工作 IDEAL ...
申请服务
- 产品介绍
IDEAL 61-825 电能质量分析仪是基于61-806电力谐波分析仪的又一电能质量分析仪。
IDEAL 61-825 电能质量分析仪可即时读取测试结果，包括：数据列表、柱形图甚至单个波形，电力谐波分析仪便于解析现场数据工作
IDEAL 61-825 电能质量分析仪详细说明：
●干扰测试程序
●检测电压中断、跌落、削顶、毛刺等干扰事件
●电力谐波分析仪可设置记录不同干扰类型的灵敏度
●报告检测到的干扰数量
●电力谐波分析仪用于在不同设备安装点，检查开关负载所产生的影响
●配合PC机分析软件，能“透视”电力系统：评估波形、显示干扰、对比带有●干扰的三相波形
●闪变测试程序
●研究系统中的闪变事件，通过分析软件对即时值、Pst和Plt值进行后期分析
●可设置计量闪变与电能的时间
●同屏显示所有闪变参数
●用于确定导致员工工作效率的视觉疲劳等级
●研究电压波动情况
●可选程序
●电能检查程序
●计量电子式或机械式电能表精度
●电力谐波分析仪无需连接负责即可测试表计精度
●测试时间只需30秒
●检测有功或无功电能表误差
●同屏设置误差百分比
●电力谐波分析仪可选记录4000个事件
●显示数字表格
●电力谐波分析仪可输出.bmp格式图片
●电力谐波分析仪用于现场校验表计，对每个测量点建立详细报告
●检测超过1％的电能/功率计误差
●发现窃电行为
●可选度数器
●电力谐波分析仪适用于LED显示的电子式电能表
●电力谐波分析仪适用于机械表的光纤数据线
●连接分析仪的通信/电源线
●测量超过1us的计量脉冲
●防震塑料外壳
●外形尺寸：61×41×26mm（保含记录器、分流器、分析程序及PC分析软件）
●漏电流检测程序
●电力谐波分析仪使用互感器，测量最大10A对地泄放电流
●电力谐波分析仪可通过钳形适配器测量
●电力谐波分析仪可通过对地泄放电流互感器测量
●测量范围1mA－1A，以及20mA－10A
●采用高频滤波器防止系统开关影响
●测量每周期（20ms）内有效值
●按预设采样周期连续测量并记录
●记录周期可1s－100s间任意设置
●通过电压降确定触发门限
●通过对地泄放电流等级确定触发门限
●用于确定继电?；ごシ⒚畔?br />
●自动检测分析对地泄放电流
IDEAL 61-825 电能质量分析仪技术指标：
功率与能量测量：
有功功率（kW） 视在功率（VA）
感性无功功率（kvarL） 容性无功功率（kvarC）
功率因数（PF） 频率（Hz）
有功电能，千瓦时（kWh） 无功电能（kvarhL，kvarhC），每小时无功功率
可选程序：
扰动 检查仪表
快速检查
谐波测量：
总谐波含量（％THD） 51次谐波因数分解
61-815&61-825测量精度:
测量范围 精度
交流电压 20-600V（相线-零线）
20-866V（相线-相线） 0.5%
0.5%
交流电流 10-1000A（使用电流钳形适配器） 1.0%
有功功率 866KW（使用电流钳形适配器） 1.0%
无功功率 866KWar（使用电流钳形适配器） 1.0%
功率因数 0.5-1.0 1.0%

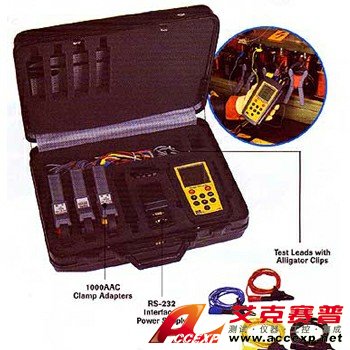

820系列电能分析仪配置表:
部件名称 61-825 61－825－2K
815型分析仪 √ √
1000A交流钳形适配器（3把） √
200/2000A交流钳形适配器（3把） √
100A交流钳形适配器（1把）
带鳄鱼夹的测试线（4根） √ √
电源/RS232接口及通信线 √ √
PowerVision分析软件 √ √
工具箱 √ √
选配件
61-811 1000AAC电流钳（1套3支）
61-813 100AAC中性线电流钳（1套1支）
61-814 5AAC电流钳（1套1支）
61-810 200/2000AAC电流钳（1套3支）
61-457 200/2000/20000AAC柔性电流适配器（1套3支）
IDEAL 61-825 电能质量分析仪产品特点：
1000A三个电流钳头（61-825标准配置） 带有计算机接口及应用程序
51次谐波因数分析 1MB数据存储
真有效值测量 纪录时间可达1个月
单相或三相测量 随机附带能量与谐波分析程序
4个电流测试通道（61-815为三个电流通道） 随机附带PowerVisionTM分析程序
4个电压测试通道 随机附带交互式演示CD
最大/最小/平均值测量 可选F：FO存储器
用户自定义数据采集功能 智能电流充电系统
可编程触发点与触发时间 开始/停止 手持轻型，便携设计
带有背光/实时时钟 系统设置便捷
160×160点阵液晶屏幕 便于使用的按键操作
可自动关闭屏幕显示，机器仍可以正常运行 随机配置便携箱，方便现场的使用。
