Tektronix DPO7104 1GHz荧光示波器
名称：示波器
品牌：
型号：
简介：Tektronix DPO7104示波器最大记忆长度 40MB，可选购Tektronix DPO7104示波器垂直分辨率 8 位；Tektronix DPO7104示波器11位-w/averaging 模式 并列输出 IEEE 1284, ...
申请服务
- 产品介绍

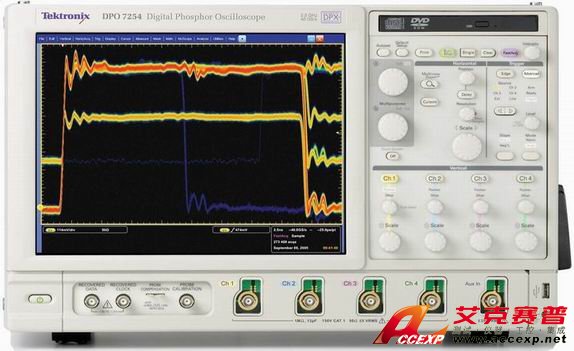

Tektronix DPO7104 1GHz荧光示波器无可比拟的效能及多用途性更深入分析您的设计
让您可以更快速地完成工作
Windows XP 操作接口，简化储存波型及制作文件的步骤。
内建高规格PC Base。
3.5 GHz 的 DSP带宽增强功能，2.5 GHz 的硬件模拟带宽。
取样率高达 40 GS/s 。
内存长度高达 40 M(可搭配纪录长度选项10RL达到 400 M)。
Tektronix DPO7104 1GHz荧光示波器波形更新率高达 250,000 wfms/s。
My scope (我的示波器) 可设定最常用的示波器功能于桌面上,不用记一堆的示波器操作方式。
Right Click 可用鼠标右键控制示波器的各项功能，配合快捷菜单，简化示波器操作。
OpenChoice软件，让您以熟悉的分析工具自定义您专属的测试与量测。
高达1440 种触发模式，足以应付您工作上可预知以及不可预知的除错需求。
| 型号 | 示波器带宽 | 示波器采样率 | 记录长度 | 通道 |
| DPO7354 | 3.5 GHz | 40/20/10 GS/s | 500/250/125 M | 4 |
| DPO7254 | 2.5 GHz | 40/20/10 GS/s | 500/250/125 M | 4 |
| DPO7104 | 1 GHz | 40/20/10 GS/s | 250/125/50 M | 4 |
| DPO7054 | 500 MHz | 20/10/5 GS/s | 250/125/50 M | 4 |
FastAcq撷取模式能藉由清晰地显示不完整的讯号来加速除错工作，透过专利DPX®撷取技术以每秒25万次的波形更新率找出举凡捉摸不定的突波与其他罕见事件。
Pinpoint™触发系统系用硅锗(SiGe)技术为所有A和B两个触发电路板上的触发类型提供等同仪器带宽的触发敏感度，它能以非常小的触发抖动来撷取非常狭窄的突波。Pinpoint™触发能在A和B两者触发上提供全套的进阶触发类型。
I2C、SPI、RS-232等触发功能皆为标准功能，DPO7000更内建了模拟HDTV/EDTV这类新兴的触发功能，更可选购CAN触发功能。
内建各种先进波形分析工具，53 种自动测量参数，包含数据统计功能，最多可同时显示 8 种于示波器屏幕
多项标准通讯接口RS-232，LAN，GPIB 及 VGA 输出等，大大增加示波器与外围链接的功能
Tektronix DPO7104 1GHz荧光示波器快速傅立叶变换(FFT)为标准配备
支持主动测笔，差动测笔，及电流测笔，自动设定信道的电压灵敏度，耦合型态和端接电阻及单位
一年保固(含所有人工及零件，不包含测笔)
| 规 格 | |||||
| DSP增强带宽 | 3.5 GHz | 内建计算机主机规格 | |||
| 硬件模拟带宽 | 2.5 GHz | 操作系统 | Windows XP | ||
| 通道数 | 4 | CPU | Intel Pentium 4 3.4 GHz | ||
| 取样率 | 40GS/s | 内存 | 2 GB | ||
| 上升时间 | 115 ps | 内建硬盘 | 80GB 或 更大 | ||
| 上升时间 | 145 ps | 上升时间 | 95 ps | 光驱 | 可擦写光盘机 DVD只读 |
| 10%~90% | 20%~80% | 鼠标 | 可支持 USB 接口光学鼠标 | ||
| 最大记忆长度 | 40MB，可选购选项达400MB | 打印机 | 热感应打印机(选购) | ||
| 垂直分辨率 | 8 位；11位-w/averaging 模式 | 并列输出 | IEEE 1284, D 型 25 Pin 输出端子 | ||
| 垂直灵敏度 | 1MΩ：1mV/div -10V/div | 串行输出 | D型 9 Pin. RS-232 输出端子 | ||
| 50Ω：1mV/div -1V/div | 声音输出 | 小型耳机接头可输出立体声 | |||
| 垂直准确度 | ±1% | USB 埠 | USB 2.0 规格 支持各种 USB 产品 | ||
| 最大输入电压 | 1MΩ：±150V CAT 1在 | 键盘输入端口 | 标准 PS-2 接口 | ||
| 20dB/decade下降至超过 | 鼠标输入端口 | 标准 PS-2 接口 | |||
| 200kHz时为9VRMS | 网络端口 | RJ-45 标准接头10/100 Base-T 规格 | |||
| 50Ω：50VRMS，峰值小于±24V | 影像输出端口 | Ｄ型15Pin 端子，最大分辨率可达 1920x1440 | |||
| 垂直位置范围 | ±5 div | TekVISA | 太克示波器的软件应用接口程序 (API) 可提供示波器的各项量测读值或是量测波形等参数，支持 C, C++ 或是 Visual Basic等程序语言亦可和 Word, Excel 等软件配合 | ||
| 带宽限制 | 250 MHz 或 20MHz | Open Choice | |||
| 输入耦合 | DC AC GND | 结构 | |||
| 输入阻抗选择 | 1MΩ ±1% 或 13pF ± 2pF 或50Ω ±1% | i View 精灵 | 可将示波器和 逻辑分析仪以最简易的方式结合使用 | ||
| 时基 延迟时间范围 | 5ns to 250s | 使用手册语言选项 | |||
| 时基准确度 | ±2.5 ppm + 每年 <1ppm的衰减 | 选项Opt. L0-L10 英文﹐法文﹐意大利文﹐德文﹐西班牙文﹐日文﹐葡萄牙文﹐简体中文﹐繁体中文﹐韩文﹐ 俄文 | |||
| 显示器 | 12.1吋 彩色 LCD | 标准附件 | |||
| 撷取模式 | 1.使用启动使用者手册(071-173x-xx)、探笔校验和偏移校正夹具(067-0405-xx)、DPO7000系列产品软件、DPO7000系列操作系统 回复光盘 | ||||
| 快速取样 | 以示波器最佳的分析方式来量测多变化的波形以及偶发的波形，最快每秒可取得250,000个波形 | 2.配件专用袋 | |||
| FastAcq Acquistion | 3.前面板?；じ?nbsp; | ||||
| 数据库Waveform Database | 累积量测到的波形至数据库中，形成三维数组，提供时间、振幅、波形数量的信息 | 4.鼠标 | |||
| 取样 Sample | 撷取样本值 | 5.电源线 | |||
| 峰值侦测 | 高频及偶发突波撷取，最小撷取突波至1ns | 6.性能验证程序PDF档案 | |||
| Peak Detect | 7.可追溯至美国国家标准(NIST)之校准证书 | ||||
| 平均 | 可自定义2至10,000次平均计算的撷取波型数据 | 推荐配件 | |||
| Averaging | Opt.18 | 触控式面板加装 | |||
| 封包 | 在1至 2x109次撷取信号上获得最大及最小值 | Opt.3M | 增加示波器记忆长度至16MB | ||
| Evnelope | Opt.1P | 选购内建式热感式打印机 | |||
| 高解析 Hi-Res | 实时将大量数据进行平均运算，可降低波形噪声及提高分辨率 | Opt.FHD | 选购可抽换式硬盘，需在订购时指定，日后无法改装 | ||
| 快速图框 | 撷取内存分割维几个区段；最大触发速率为每秒大于310,000个波形。纪录各事件的到达时间 | Opt. 1K | 示波器专用推车 | ||
| Fast Frame | Opt. 1R | 机箱固定用配件组，可将示波器固定在大型机箱中 | |||
| 卷动模式 | 高达10 MS/s，搭配40M最大纪录长度 | Opt. SM | 选购通讯波罩测试 | ||
| PinPoint™触发系统 | Ｏpt. PS1 | 电源功率量测?？?，包含 TCP-202 电流探笔、P5205高压差动探笔、TDSPWR3电源量测软件 | |||
| 灵敏度 | Opt. CP2 | ANSI / ITU 通讯兼容性测试软件 | |||
| 内部直流电偶合 | 0.7 div DC 至 50MHz，在额定模拟带宽(典型)时增加为1.2 div；搭配DSP带宽增强功能在 3.5GHz 时为 2.5 div | TDSCPM2 | 需配合Opt. SM 一起使用 | ||
| 外部辅助输入1MΩ | 250 mv 从 DC 至50 MHz，250 MHz 时增加为 350 mV | Opt. DVD | 光储存分析软件 | ||
| 触发特性 | TDSDVD | ||||
| A事件及延迟的B事件触发类型 | 边缘、突波、矮波、宽度、转态时间、逾时、图样、状态、设定/保持、窗口(除了边缘、图样、状态以外，所有的都以高达2个信道的逻辑状态选取 | Opt. ET3 | 网络通讯兼容性测试软件 | ||
| 低速串行通讯协议触发类型(限A事件) | I2C、SPI 和 RS-232 (标准)。CANbus 可作为选项 LSA 使用?？稍诘刂?、数据、特殊讯号交换状态及其他情况下触发 | TDSET3 | TDS-5054BE 无法使用 | ||
| 主要触发模式 | 自动、一般及单一 | Opt. J2 | 磁盘驱动器兼容性测试软件 | ||
| 触发序列 | 主要、时间延迟、事件延迟、时间重设、状态重设及转态重设所有序列皆可包含触发事件后的个别水平延迟，以便依时间把撷取窗口放在适当位置 | TDSDDM2 | TDS5032B 及TDS5034B无法使用 | ||
| 通讯相关的触发 | (需要选项MTM)可支持AMI、HDB3、BNzS、CMI、MLT3及NRZ编码通讯讯号?？纱诱?或负1、零之间的选取合适的脉波型式或眼状图样为标准规格 | Opt.J3E | 抖动及时间分析用软件绝对功能版 | ||
| 串行样式触发 | (仅适用于DPO7254或DPO7354，且需要选项PTM)高达64位串行字符辨识器，并指定位使用二进制(高、低、不分)或十六进制格式。高达 1.25 GBaud 的 NRZ 编码数据触发 | TDSJIT3E | TDS5032B 及TDS5052B无法使用 | ||
| 视讯类型触发格式及图场速率 | 负向同步复合视讯、交错式系统的图场1或图场2、任何图场、特殊线路，或交错式非交错式系统任何线路的触发。所支持的系统包括 NTSC、PAL、SECAM 及 HDTV 1080/24sF、1080p/25、1080i/50、1080i/60、1080p/24、720p/60、480p/60 | Opt.JT3 | 抖动及时间分析用软件含 Rj / Dj 及 BER 等量测功能 | ||
| 频率还原系统 | 仅适用于DPO7254或DPO7354机型，需要选项PTM或MTM | TDSJIT3 | TDS5032B 及TDS5052B无法使用 | ||
| 频率还原相位锁定回路带宽 | 固定在 FBaud/500 | Opt. PW3 | 电源功率量测分析软件 | ||
| 频率范围 | 1.5 MBaud 至 1.25 GBaud | TDSPWR3 | |||
| 频率还原抖动(RMS) | PRBS 数据形式为 < 0.25% 位周期 + 5 psRMS | Opt.USB | USB 2.0 兼容性测试软件 | ||
| 重复的｢0011｣数据形式为 < 0.25% 位周期 + 5 psRMS (典型) | 售后服务选购 | ||||
| 追踪/撷取范围 | 所要求 baud 的 ± 5% (典型) | Opt. C3 | 三年校正服务 | ||
| 频率还原所需最小讯号振幅 | 1 divpk-pk 高达 1.25 GBaud (典型) | Opt. C5 | 五年校正服务 | ||
| 触发位准范围 | Opt.D1 | 校正报告资料 | |||
| 内部 | 从屏幕中心的 ± 12个分割画面 | Opt. D3 | 三年校正报告数据服务 | ||
| AUX触发 | TekVPI接口，± 5 V (50Ω)，152 V CAT 1，在20 dB/decade下降至超过 200 KHz (1 MΩ)时为 9 VRMS | Opt. D5 | 五年校正报告数据服务 | ||
| 输入电源频率 | 固定在 0 V | Opt. R3 | 三年保固维修服务 | ||
| 触发耦合 | DC，AC (衰减 < 60 Hz) | Opt. R5 | 五年保固维修服务 | ||
| 高频排斥 (衰减 > 30 Hz) | 建议选购测笔 | ||||
| 低频排斥 (衰减 < 80 Hz) | TCP 202*7 | 直流耦合的电流 | |||
| 噪声排斥 (降低灵敏度) | TDP 0500 | 500 MHz TekVPI™ 高压差动测笔 | |||
| 触发延迟范围 | 最小 250 ns 到最大12 s | TDP 1000 | 1 GHz TekVPI™ 高压差动测笔 | ||
| 触发模式 | TAP 1500 | 1.5 GHz TekVPI™ 主动式单端测笔 | |||
| 边缘 Edge | 任一通道或面板辅助输入的正或负斜率。偶合包含DC、AC、噪声抑制，高频抑制和低频抑制。 | TAP 2500 | 2.5 GHz TekVPI™ 主动式单端测笔 | ||
| 突波 Glitch | 正、负级或两极触发或突波排斥。在250ps的重新设定时间时，最小突波宽度降至170ps(典型)(仅适用于DPO7254或DPO7354) | TAP 3500 | 3.5 GHz TekVPI™ 主动式单端测笔 | ||
| 脉波宽 Width | 可在选定时间限制内或外的正极或负极脉波(225 ps)触发 | TCP 0030 | 120 MHz TekVPI™ AC/DC电流测笔 | ||
| 矮波 Runt | 穿越第一临界值，但未在再次穿越第一临界值之前穿越第二临界值的脉波触发。这类事件具有时间或逻辑条件。 | TPA-BNC | 至TekVPI™转接器的TekProbe-BNC第二级 | ||
| 逾时 Time out | 在特定时间内维持高或低或任一个的触发事件，可从300ps中选择 | P 6139A | 500 MHz 被动式测笔 | ||
| 转态 Transition | 高或低于额定脉波边缘速率的触发，斜率可为正向、负向或非正非负。 | P 6158 | 3 GHz，20倍低电容负载测笔 | ||
| 设定/保留 | 违反频率及出现在任两个输入通道的设定时间及保持时间之处发。 | P 6247*7 | 1 GHz 差动式测笔 | ||
| Setup/Hold | P 6243*7 | 1 GHz 主动式测笔 | |||
| 串行 | 串行发生错误或持续维持准确一段时间后的触发，四个输入通道(AND、OR、NAND、NOR)的串行为高、低或不分。 | P 6245*7 | 1.5 GHz 主动式测笔 | ||
| 状态 State | 由通道4的边缘观看频率的任一通道(1、2、3)逻辑码型，触发上升或下降频率边缘。 | P 6248*7 | 1.5 GHz 差动式测笔 | ||
| 窗口 Window | 进入或离开具有两个用户可调整临界值窗口的触发事件，这类事件具有时间或逻辑条件。 | P 6330*7 | 3 GHz 差动式测笔 | ||
| 时间延迟 | 5ns到250s之间。 | P 6246*7 | 400 MHz 差动式测笔 | ||
| Delay by time | P 6101B | 15 MHz 1倍被动式测笔 | |||
| 事件延迟 | 1至10,000,000事件。 | P 5100 | 100X 250MHz被动式高压测笔 | ||
| Delay by object | P 6015A | 100X 75MHz被动式高压测笔 | |||
| 通讯 Comm | 为选项MTM的一部分?？芍С諥MI、HDB3、CMI、MLT3和NRZ编码讯号。 | P 5200*7 | 50X/500X 25MHz差动式高压测笔 | ||
| I2C . SPI . RS-232 | DPO7000系列内建的触发通讯协议 | P 5205*7 | 50X/500X 100MHz差动式高压测笔 | ||
| CAN | 为选项LSA的触发通讯协议 | P 5210*7 | 1100X/1000X 50MHz差动式高压测笔 | ||
| 串行图样 | 以高达1.25Gb.s、符合NRZ标准的内建还原频率撷取串行数据串。选项ST。 | TCPA300*7 | 串行电流量测系统 | ||
| TCPA400*7 | 串行电流量测系统 | ||||
| DPO7000系列升级选项 | |||||
| RL02 | 升级选项2RL配置的内存长度 | ||||
| RL05 | 升级选项5RL配置的内存长度 | ||||
| RL010*2 | 升级选项10RL配置的内存长度 | ||||
| RL25 | 升级选项从2RL升级到5RL | ||||
| RL210*2 | 升级选项从2RL升级到10RL | ||||
| RL510*2 | 升级选项从2RL升级到10RL | ||||
| DVI*6 | 升级选项DVI | ||||
| RTE*2 | 升级选项RTE或TDSRT-Eye软件 | ||||
| LSA | 低速串行分析包括CAN/LIN触发、译码及分析的升级选项 | ||||
| JE3 | 抖动分析软件 | ||||
| ET3*4 | 以太网络兼容性测试软件 | ||||
| JA3 | 进阶抖动分析软件(required JE3选项) | ||||
| USB*5 | USB2.0兼容性测试软件 | ||||
| MTM | 针对串行通讯标准(高达1.5 Gb/s)的屏蔽测试，DPO7254/DPO7354机型包括硬件频率还原 | ||||
| PTM*2 | 升级选项PTM | ||||
| PWR | 功率量测及分析软件 | ||||
| CP2*8 | ANS/ITU 电讯脉波兼容性测试软件(required MTM选项) | ||||
| J2 | 磁盘驱动器分析软件 | ||||
| 1P | 热感应打印机 | ||||
| *2 仅适用于DPO7254或DPO7354 | |||||
| *3 仅适用于DPO7054或DPO7104 | |||||
| *4 需要以太网络测试夹具 | |||||
| *5 需要TDSUSBF(USB测试夹具) | |||||
| *6 仅适用于DPO7354 | |||||
| *7 探笔需要TPA-BNC转接器 | |||||
| *8 需要选项MTM | |||||
