数字荧光示波器简介：
● 多功能混合信号设计调试工具
● 为迅速解决问题提供杰出的处理能力-DPO3000系列数字荧光示波器(DPO)为您查看最苛刻的信号提供了所需的性能。数字荧光示波器带宽范围为100 MHz - 500 MHz，数字荧光示波器所有型号在所有通道上提供了最低5倍的过采样率，并标配sin(x)/x 内插，因此您可以树立信心，准确地捕获和显示最快的瞬态事件。数字荧光示波器所有通道上标配5M记录长度，数字荧光示波器可以捕获长信号活动窗口，同时保证精细的定时分辨率。50,000 wfm/s 波形捕获速率最大限度地提高了捕获难检毛刺和其它偶发事件的概率。
数字荧光示波器技术指标：
数字荧光示波器主要性能指标
● 500, 300, 100 MHz 带宽型号
● 2 通道和4 通道模型
● 所有通道上高达2.5 GS/s的采样率
● 所有通道上5 M点的记录长度
● 50,000 wfm/s的最大波形捕获速率
● 成套高级触发
串行总线触发和解码
● I2C、SPI、CAN、LIN、RS232/422/485/UART串行触发、解码和分析选项
简便易用功能
● Wave Inspector?控制功能提供了前所未有的波形分析效率
● 9英寸(229 mm) WVGA宽屏彩色显示器
● 前面板上USB 2.0 接口，快捷简便地存储数据
● USB 2.0 设备端口，使用USB TMC 通过PC直接控制示波器
● 内置以太网端口
● 即插即用连接和分析软件解决方案
● e*Scope?远程查看和控制
● TekVPI?探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
● 体积小，重量轻
● 仅深5.4 英寸(137mm)，仅重9 磅(4 公斤)
数字荧光示波器应用范围：
嵌入式设计和调试、考察瞬态现象、电源测量、视频设计和调试、频谱分析、汽车电子设计和调试、 制造测试和质量控制、 机电设计和分析、 生物医学产品开发、工业控制

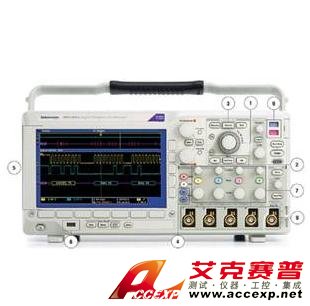

1 缩放/卷动－ 缩放和卷动专用的前面板控制功能。内部旋钮控制着缩放系数，外环调整则在波形中卷动缩放框。波形搜索变得前所未有的简便。
2 标记－ 想标记波形、以备以后参考或在感兴趣的事件之间迅速导航？只需按Set Mark 按钮，把“bookmarks”(书签)放在波形上。使用←和→按钮，导航通过用户标记，搜索生成的标记。
3 搜索－ 厌倦了无休无止地在当前示波器上旋转水平位置旋钮，以便找到要寻找的事件？您可以使用DPO3000强大的搜索功能，根据用户指定的标准找到和标记所有发生的事件。搜索类型包括边沿、脉宽、短脉冲、逻辑、建立时间和保持时间、上升时间/下降时间及I2C、SPI、CAN、LIN 和RS-232/422/485/UART 数据包成分。
4 串行总线－ 触发包级内容，查看作为总线采集的数据，并把所有数据包解码 成十六进制或二进制，搜索采集的数据， 找到特定数据包成分，甚至查看以表格 形式解码的所有数据包，这在很大程度 上与逻辑分析仪上看到的内容类似。支持的串行标准数据包括I2C、SPI、CAN、LIN和RS-232/422/485/UART数据包内容
5 极好的显示器－ DPO3000系列采用9 英寸(229 mm)宽屏高分辨率(800x480-WVGA)显示器。
6 USB－ 使用前面板USB端口，简单方便地存储屏幕快照、波形数据和示波器设置。后面板上提供了另一个USB 主机端口，用来连接外设，同时还提供了一个USB设备端口，可以使用USBTMC 控制仪器。
7 垂直控制功能－每条通道旋钮垂直控制功能提供了简单直观的操作能力。您不必再在全部四条通道中共享一套垂直控制功能！
8 TekVPI? － 新的TekVPI 探头接口可以直接连接电流探头，直观地控制补偿框，?？靥酵飞柚?，在示波器和探头之间更加智能地通信。
垂直系统 DPO3012 DPO3014 DPO3032 DPO3034 DPO3052 DPO3054
输入通道数量 2 4 2 4 2 4
模拟带宽(-3dB) 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz 500 MHz
计算的上升时间
5 mV/div (典型值) 3.5 ns 3.5 ns 1.17 ns 1.17 ns 700 ps 700 ps
硬件带宽极限 20 MHz 或150 MHz
输入耦合 AC, DC, GND
输入阻抗 1 MΩ ± 1%, 75Ω ± 1%, 50Ω ± 1%
输入灵敏度范围
1 MΩ 1 mV/div - 10 V/div
输入灵敏度范围
75Ω, 50Ω 1 mV/div - 1 V/div
垂直分辨率 8 位(采用Hi-Res 时11 位)
最大输入电压, 1 MΩ 300 VRMS, 峰值≤± 450 V
最大输入电压
75Ω, 50Ω 5 VRMS, 峰值≤± 20 V
DC 增益精度 ± 1.5%, 偏置设为0 V
偏置范围 1 MΩ 50Ω, 75Ω
1 mV/div - 99.5 mV/div ± 1 V ± 1 V
100 mV/div - 995 mV/div ± 10 V ± 5 V
1 V/div ± 100 V ± 5 V
1.01 V/div - 10 V/div ± 100 V NA
通道到通道隔离度：
(任何两条垂直标度相等的通道) 在≤ 100 MHz 时≥ 100:1, > 100 MHz 到额定带宽时≥ 30:1
