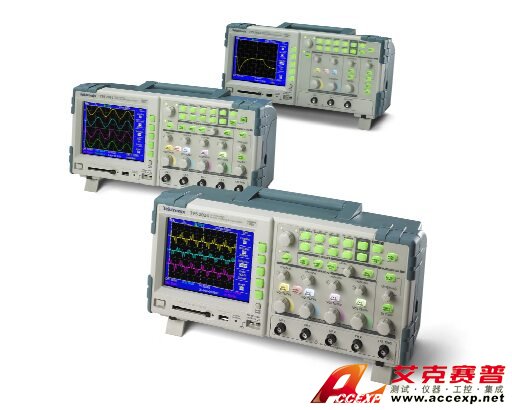

Tektronix TPS2024示波器
名称：示波器
品牌：
型号：
简介：Tektronix TPS2024示波器带宽：200MHz 最高实时取样速率：2.0GS/s 4个完全隔离和浮动通道，再加上隔离的外部触发 Tektronix TPS2024示波器安装两个电池以供 8 小时连续电池操作，可热插拔...
申请服务
- 产品介绍
Tektronix TPS2024示波器带宽：200MHz
最高实时取样速率：2.0GS/s
4个完全隔离和浮动通道，再加上隔离的外部触发
Tektronix TPS2024示波器安装两个电池以供 8 小时连续电池操作，可热插拔，完全不受交流电源限制
与同等价格的产品相比，可选的功率应用程序软件提供最广的功率测量功能
使用 OpenChoice 软件或集成CompactFlash大容量存储器，可快速编制文档和分析测量结果
Tektronix TPS2024示波器所有型号的 FFT 标准配置；
高级触发可以迅速捕获感兴趣的事件
使用传统的、模拟风格的旋钮和多语言用户界面可轻松操作示波器
Tektronix TPS2024示波器通过自动设置菜单、自动量程、波形和设置存储器以及内置的上下文相关帮助简化了设置和操作
使用带背景光的菜单按钮/显示屏以及亮度/对比度控制调整示波器以适应您的操作环境
| 特点 | TPS2024 |
| 隔离通道 | 4 |
| 带宽*1 (MHz) | 200 |
| 各通道取样速率 (GS/s) | 2GS/s |
| 记录长度 | 2.5 K 点 |
| 显示屏 (1/4 VGA LCD) | 彩色 |
| 电池工作时间 | 两个热插拔电池组的容量。一个标准电池组提供 4 小时电池工作时间?？裳〉牡诙龅绯刈榻绯毓ぷ魇奔溲映ぶ?8 小时。通过热插拔充电电池，可实现不间断的电池工作。 |
| 自动测量 | 11 |
| 隔离外部触发输入（阻抗隔离 | “是” |
| 垂直分辨率 | 8 位（常规或平均值） |
| 垂直灵敏度 | 2 mV 至 5 V/div,所有型号经过校准微调 |
| 直流垂直精度 | ±3% |
| 垂直缩放 | 垂直扩展或压缩活动或静止的波形 |
| 最大输入电压(1MW) | BNC 信到 BNC 外壳为 300 VRMS CAT II ，使用可选 P5120 高压无源探头时探头端部到地为 1000VRMS |
| 浮动电压 | 600 V RMS< CAT II 或 300 V RMS< CAT III BNC 外层到地，1200 V RMS CAT II 任意两个通道公共端之间，且每个通道端间与地之间电压不超过 ±600 VRMS |
| 位置范围 | 2 mV 至 200 mV/div ±2 V ；>200 mV 至 5 V/div ±50 V |
| 带宽限制 | 20 MHz |
| 线性动态范围 | ±5 div |
| 时基范围 | 5 ns 至 50 s/div |
| 时基精确度 | 50 ppm |
| 输入阻抗 | 1M W ±2 %与 20pF 并联 |
| 输入耦合 | 交流、直流、GND |
| 水平缩放 | 水平扩展或压缩活动或静止波形 |
| FFT | 标准配置 |
| RS-232 、Centronics -并行端口 | 标准配置 |
| 个人计算机互联性 | 标准配置 |
| 集成大容量存储器 | 标准配置 |
| 功率测量 | 可选软件包提供瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt 和 di/dt 光标 |
| 示波器型号 | 带宽 | 采样率 | 记录长度 | 通道 |
| Tektronix TPS2024示波器 | 200 MHz | 2.0 GS/s | 2.5 K | 4 |
| Tektronix TPS2014示波器 | 100 MHz | 1.0 GS/s | 2.5 K | 4 |
| Tektronix TPS2012示波器 | 100 MHz | 1.0 GS/s | 2.5 K | 2 |
