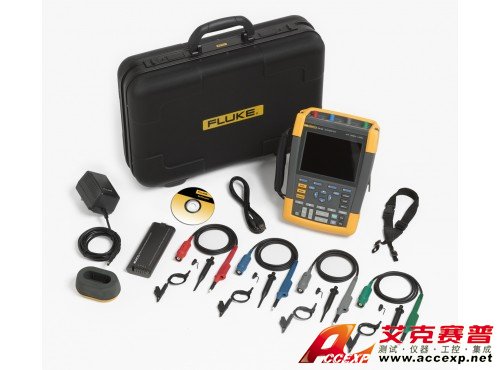

Fluke 190-202 示波器
名称：示波器
品牌：
型号：
简介：Fluke 190-202 示波器200 MHz带宽，实时采样率高达2.5 GS/s，400 ps分辨率。 Fluke 190-202 示波器内置5000字多用表 Connect-and-View轻松触发和显示复合信号 TrendPlot和...
申请服务
- 产品介绍
Fluke 190-202 示波器200 MHz带宽，实时采样率高达2.5 GS/s，400 ps分辨率。
Fluke 190-202 示波器内置5000字多用表
Connect-and-View™轻松触发和显示复合信号
TrendPlot™和ScopeRecord™ 长时间捕获或绘制波形和测量值
回放最后100个屏幕，检查波形异常
Fluke 190-202 示波器经过环境测试，满足IP-51防尘、防滴防护等级，可承受3g振动或30g冲击。
大容量锂电池，工作时间长达7小时
电池操作门，方便更换电池，延长工作时间
两个电气隔离USB端口：用于连接PC的微型USB-A端口和用于连接USB存储器装置的端口
安全锁槽，利用标准Kensington® PC锁锁定仪器
螺纹套筒，用于标准照相机安装附件
| 示波器型号 | 说明 |
| FLUKE 190 II系列，双通道型号 | |
| Fluke 190-202 | ScopeMeter，200 MHz，2通道加DMM/外部输入 |
| Fluke 190-202/S | ScopeMeter，200 MHz，2通道加DMM/外部输入，含SCC-290套件 |
| Fluke 190-102 | ScopeMeter，100 MHz，2通道加DMM/外部输入 |
| Fluke 190-102/S | ScopeMeter，100 MHz，2通道加DMM/外部输入，含SCC-290套件 |
| Fluke 190-062 | ScopeMeter，60 MHz，2通道加DMM/外部输入 |
| Fluke 190-062/S | ScopeMeter，60 MHz，2通道加DMM/外部输入，含SCC-290 |
| 福禄克190 II系列，4通道型号在2010年10月已推出 | |
| Fluke 190-204 | ScopeMeter，200 MHz，4通道 |
| Fluke 190-204/S | ScopeMeter，200 MHz，4通道，含SCC-290套件 |
| Fluke 190-104 | ScopeMeter，100 MHz，4通道 |
| Fluke 190-104/S | ScopeMeter，100 MHz，4通道，含SCC-290套件 |
| 示波器型号 | 190-062 | 190-102 | 190-202 |
| 垂直偏转 | |||
| 通道数 | 2 | 2 | 2 |
| 带宽 | 60 MHz | 100 MHz | 200 MHz |
| 上升时间 | 5.8 纳秒 | 3.5 纳秒 | 1.7 纳秒 |
| 示波表输入数 | 2 个输入通道加外触发器 | ||
| 通道基础架构 | 所有输入彼此之间完全隔离，与地完全隔离 | ||
| 可以任意组合激活输入 | |||
| 输入敏感度 | 2 mV/刻度到 100 V/刻度，加可变衰减 | ||
| 带宽限制器 | 用户可?。?0 kHz、20 MHz 或全带宽 | ||
| 输入电压 | 经过 CAT III 1000 V/CAT IV 600 V 评级，请查看“一般规格“了解详细信息 | ||
| 垂直分辨率 | 8 位 | ||
| 准确度 | ±（读数的 2.1 % + 0.04 x 范围/刻度）@ 5 mV/刻度到 100 V/刻度 | ||
| 输入阻抗 | 1 MΩ ± 1 % // 14 pF ± 2 pF | ||
| 水平 | |||
| 最大实时采样速率 （同时采样） |
每个通道 | 每个通道 | 2.5 GS/秒 (2 通道) |
| 625 MS/秒 | 1.25 GS/秒 | ||
| 记录长度 | 每通道高达 10,000 样本点 | ||
| 时基范围 | 10 ns/刻度到 | 5 纳秒/刻度到 | 2 纳秒/刻度到 |
| 4 秒/刻度 | 4 秒/刻度 | 4 秒/刻度 | |
| 1-2-4-序列的时基使用 ScopeRecord™ Roll 模式（请查看“记录仪模式”）的调慢时间/刻度设置 | |||
| 毛刺捕捉 | 每通道 8 纳秒峰值检测（在任何时基设置，使用实时采样和数据压缩） | ||
| 触发和延迟 | |||
| 模式 | 自动 Connect-and-View™、自由运行、单击取样、边缘、延迟、双斜率、视频、视频线路、可选的脉冲宽度（仅限通道 A)、N 周期 | ||
| Connect-and-View™ | 先进的自动触发功能，可识别信号模式，自动设置并持续调整触发、时基和振幅自动显示复杂动态信号的稳定波形，例如电机驱动器和控制信号可以根据需要关闭 | ||
| 自动捕捉 100 个屏幕 | |||
| 处于示波表模式时，仪表总是可以记住最近 100 个屏幕，无需特定的用户设置。发现异常时，可以按“重播”按钮反复查看整个序列的屏幕事件。 可以对仪表进行设置，使之在出现毛刺或间断性异常时触发，然后以“看守”模式运行，捕捉 100 个特定的事件 | |||
| FFT – 频谱分析 | |||
| 窗口 | 自动、哈明 (Hamming)、汉宁 (Hanning) 或无 | ||
| 波形比较以及使测试通过/失败 | |||
| 波形比较 | 提供参考波形的存储和显示，用于对新采集的波形进行视觉比较。参考源自采集的波形，可以在示波表中进行修改 | ||
| 使测试通过/失败 | 在波形比较模式中，示波表可以设置为仅在重播内存库中存储匹配（“通过”）或仅存储非匹配（“失败”）的采集波形，以供将来分析 | ||
| 自动示波表测量 | |||
| Vdc、Vac rms、Vac+dc、V 最大峰值、V 最小峰值、V 峰到峰、Aac、Adc、Aac+dc、频率（单位：Hz）、上升时间（使用光标）、下降时间（使用光标）、相位（任意两个输入之间）、脉冲宽度（正/负）、有荷因数（正/负）、摄氏温度、华氏温度（不适用于日本）、dBV、dBm（50 Ω 和 600 Ω） | |||
