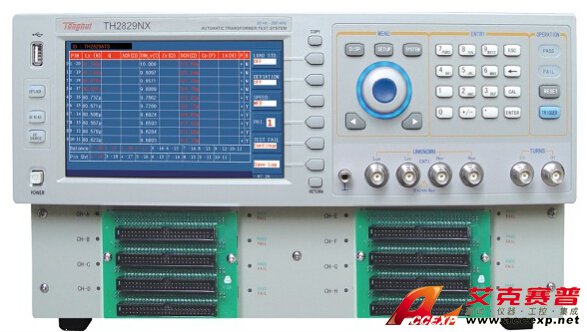

同惠 TH2829NX 变压器综合测试仪
名称：电磁测试仪
品牌：
型号：
简介：同惠 TH2829NX 变压器综合测试仪脚位为96P,向上以24P为单位递增，最多192P，客户可以按需灵活选择。同惠 TH2829NX 变压器综合测试仪沿用了同惠24P和48P机型首创的一体化设计理念，将测试主机和扫描治具合二为一，大大节...
申请服务
- 产品介绍
同惠 TH2829NX 变压器综合测试仪脚位为96P,向上以24P为单位递增，最多192P，客户可以按需灵活选择。同惠 TH2829NX 变压器综合测试仪沿用了同惠24P和48P机型首创的一体化设计理念，将测试主机和扫描治具合二为一，大大节约了客户宝贵的桌面空间。同惠 TH2829NX 变压器综合测试仪将先进的测试技术、控制技术、显示技术、处理器技术等融于一体，可达到无与伦比的75次/秒的测试速度，整机扫描速度比TH2819X提高了近50%。同惠 TH2829NX 变压器综合测试仪还提供了前面板PASS/FAIL LED指示，当仅需了解合格与否的信息而关闭LCD时，测试速度更可提高，在业界处于全面领先地位。同惠 TH2829NX 变压器综合测试仪在为您带来超强功能体验的同时，时刻牢记为您节约预算。0-100mA/10V偏置电源是网络变压器测试的必备功能，以往该功能均作为选件而需要客户额外付费，同惠 TH2829NX 变压器综合测试仪为您标准配置了该项功能，不再需要考虑是否加装。以下是长沙艾克塞普仪器设备有限公司为您介绍同惠 TH2829NX 变压器综合测试仪的性能特点和技术参数，如有疑问，请联系长沙艾克赛普仪器仪表公司www.cafa100.cn，联系电话：0731-84284278 84284378。
同惠 TH2829NX 变压器综合测试仪的性能特点:
■ 7英寸16：9 TFT LCD显示器，分辨率800RGB×480
■ 测试频率：200kHz, 分辨率0.5mHz
■ 测试脚位：96P、120P、144P、168P、192P
■ 测试信号范围：5mV-2Vrms(10Vrms定制), 分辨率100μV
■ 最快测试速度：9ms/次(LCR)
■ 内置0-100mA/0-10V偏置电源, 可选配1A偏流源
■ 二极管正反向特性检测，满足网络变压器参数完整测试
■ 更宽的阻抗测量范围与更好的小信号测试稳定性
■ 改进的高圈数比和弱耦合变压器测试能力
■ 改进的DCR测试能力，提高低电阻绕组的DCR测试能力
■ 单屏可容纳全部扫描测试结果，无需翻页
■ LCR测试可选择一组或两组主、副参数显示
■ 灵活的时间标记系统，文件设定、校准偏差与扣除时间均可记忆
■ 对选定的扫描参数进行多档分选
■ 扫描治具继电器自检功能，保证扫描治具的可靠工作
■ 灵活的偏差扣除方式
■ 多种不良处理方式选择
■ 提供单参数测试循环，对独立绕组进行测试判断
■ 管理员与操作员两级密码，提高测试安全和可靠性
■ 机内20组设定文件保存，海量U盘设定文件保存能力
■ 以CSV, GIF格式保存测试数据或图像于USB存储器
■ 机内软件提供Cpk, Cp, Ck等统计分析能力
■ 条形码读入直接调用设定文件，管理测试产品品种
■ 多种文件搜索模式：模糊搜索、精确搜索、条码搜索等
■ 参数设定文件向下兼容TH2818X/TH2819X
■ 提供PC级仪器测试设定文件编程能力（选件）
■ USB HOST和RS232C两种仪器操作软件在线升级模式
■ 多种接口方式支持上位机通讯
■ 支持通过LAN接口实现多台仪器组网
■ 排线接口前后可选
同惠 TH2829NX 变压器综合测试仪的技术参数：
TH2829NX型自动变压器测试系统
可用选件
TH2829-SCANNER 24Pin扫描板单元
| 产品型号 | TH2829NX | 96/120/144/168/192Pin变压器扫描测试+LCR数字电桥(选件)客户确需安装LCR数字电桥功能可联系本公司业务人员或代理商另行购买，购买时请提供详细的仪器序列号。 | |
| 基本测量准确度(详见技术说明书) | LCRZ | 0.05% | |
| DCR, 圈数比 | 0.1% | ||
| 校准条件 | 预热时间：≥ 30分钟； 环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms清“0”：OPEN、SHORT后； 测试电缆长度：0 m | ||
| 测试信号频率 | TH2829NX | 范围：20Hz—200kHz | 最小分辨率：0.5mHz准确度：0.01% |
| 信号源输出阻抗 | 10Ω、30Ω、50Ω、100Ω可选， ±2% @1kHz | ||
| 正常 | 5mV—2Vrms(10Vrms 可选) | 最小分辨率：100μV, 准确度：10%x设定电压+2mV | |
| AC测试信号电平 | 50μA—100mArms | 最小分辨率：1μA | |
| 恒定电平 | 10mV—1Vrms(5Vrms 可选) | 最小分辨率：100μV, 准确度：10%x设定电压+2mV | |
| 100μA—50mArms | 最小分辨率：1μA | ||
| DC偏置电压源 | 0V-± 10V | 最小分辨率：0.5mV, 准确度：1%x设定电压+5mV | |
| 0mA-± 100mA | 最小分辨率：0.5μA | ||
| DC恒定电流源（选件）（用于二极管正向特性测试） | 0-± 100mA | 最小分辨率：5μA，准确度：1%x设定电流+0.2mA负载开路电压：≤ 5 V | |
| DC偏置电流源（选件，TH2901） | 0-± 1A | 最小分辨率：0.25mA，准确度：1%x设定电流+2mA负载开路电压：≤ 9 V | |
| 变压器测试参数 | 圈数比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路，二极管正反向Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short,Diode P/N | ||
| LCR数字电桥测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk | ||
| DCR显示范围 | 0.00001 Ω－999.999 MΩ | ||
| 圈数比显示范围 | 1:0.001-1000:1 | ||
| 测量速度(≥10 kHz) | 快速: 75次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms） | ||
| LCR参数显示范围 | |Z|, R, X 0.00001Ω — 99.9999MΩ |Y|, G, B 0.00001μs — 99.9999s C 0.00001pF — 9.99999F L 0.00001μH — 99.9999kH D 0.00001 — 9.99999 Q 0.00001 — 99999.9 θ(DEG) -179.999º— 179.999º θ(RAD) -3.14159 — 3.14159 Δ% -999.999% — 999.999% | ||
| 二极管测试 | 正向测试电流:0 — 99.999mA可编程 反向截止电流：0-99.999mA | ||
| 反向测试电压:0 — 9.9999V可编程 正向导通电压：0-3.0000V | |||
| 等效电路 | 串联, 并联 | ||
| 量程方式 | 自动, 保持 | ||
| 触发方式 | 内部, 手动, 外部, 总线 | ||
| 平均次数 | 1－255 | ||
| 校准功能 | 开路, 短路, 负载 | ||
| 数学运算 | 直读, ΔABS, Δ% | ||
| 延时时间设定 | 0 - 60.000s, 1ms步进 | ||
| 比较器功能 | 10档分选，BIN1～BIN9、NG、AUX | ||
| 档计数功能 | |||
| PASS、FAIL前面板或扫描治具LED显示 | |||
| 存储器 | 40组LCRZ仪器设定文件20组变压器扫描设定文件 | ||
| 接口 | 控制接口 | HANDLER（选件），从仪器后面板输出 | |
| 通讯接口 | LAN、GPIB（选件）、USB DEVICE、RS232C | ||
| 存储器接口 | USB HOST（U盘存储或条形码扫描） | ||
| 通用技术参数 | |||
| 工作环境 | 温度 | 0°C − 40°C | |
| 湿度 | ≤90%RH | ||
| 电源要求 | 电压 | 99V-121V AC , 198V-242V AC | |
| 频率 | 47Hz-63Hz | ||
| 功耗 | 最大80VA | ||
| 体积(W×H×D) | 400mm×132mm×385mm | ||
| 重量 | 约13 kg | ||
| 随机附件 | |
| TH26005B | 四端测试夹具 |
| TH26011A | 四端开尔文测试电缆 |
| TH26004B | 二端测试电缆 |
| TH26010 | 镀金短路板 |
TH2829-SCANNER 24Pin扫描板单元
| TH2829X-LCR | TH2829NX LCR测试功能 |
| TH2829X-D | TH2829NX 二极管正反向检测功能 |
| TH26001 | 四端测试夹具 |
| TH26006 | 轴向元件测试夹具 |
| TH26007 | 磁环测试夹具 |
| TH26008 | SMD元件测试夹具 |
| TH26009 | SMD元件测试钳 |
