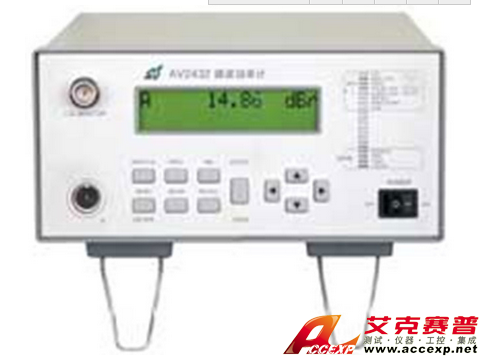

AV2432 微波功率
名称：电磁测试仪
品牌：
型号：
简介：AV2432 微波功率计是基于数字信号处理技术的新一代检波二极管式功率计。其中AV2432是单通道微波功率计，AV2433是双通道微波功率计。内置50MHz功率扫描校准源可对功率计进行功率溯源和功率探头自动线性校准。AV2432/AV243...
申请服务
- 产品介绍
AV2432 微波功率计是基于数字信号处理技术的新一代检波二极管式功率计。其中AV2432是单通道微波功率计，AV2433是双通道微波功率计。内置50MHz功率扫描校准源可对功率计进行功率溯源和功率探头自动线性校准。AV2432/AV2433型微波功率计主机配置AV23200系列不同的功率探头可实现连续波平均功率和峰值功率的精确测量?？赏ü骰懊姘迨侄僮骰蚝竺姘錑PIB远控操作完成功率探头的校准和信号功率电平的测量。其卓越的性能完全满足雷达、通讯、广播电视等领域RF与微波功率的测量。
AV2432 微波功率计主要特点：
● 可配接连续波或峰值功率探头
● 80dB动态范围(对连续波探头)
● 基于EEPROM的探头校准因子
● 可配接大功率探头(最大100W)
AV2432 微波功率计典型应用：
● 应用1：测量大功率(最大100W)
AV2432/AV2433微波功率计可配接多种大功率探头，可分别测量最大5W、25W、50W、00W的微波功率。
● 应用2：用峰值探头测量脉冲 3dB 带宽等
脉冲带宽及其他脉冲时间参数可以用AV2432/AV2433的相对测试功能和取样延迟偏置控制来进行测量。典型的如：脉冲的3dB带宽、10%到90%的脉冲上升时间等。
AV2432 微波功率计技术规范：
1 频率范围：10MHz～110GHz (视配置的功率探头而定)
2 功率范围：-60dBm～+50dBm (视配置的功率探头而定)
3 显示分辨率：对数模式下1dB～0.001dB， 线性模式下可显示1～4位
4 零设置：优于±100pw
5 校准源：
5.1 频率：50MHz±0.75MHz
5.2 功率准确度：±2%(取决于溯源的功率标准，若溯源于功率准确度为±0.5%功率标准，准确度可优于±1.2 %)
5.3 功率动态范围：-30dBm～+20dBm
5.4 输出连接器：N(f)
5.5 源驻波比：1.08

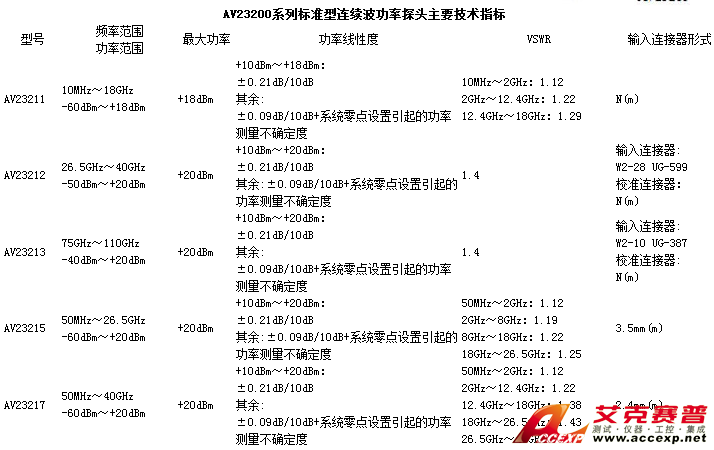

6 系统功率线性度：(配置 AV23211 CW 功率探头的系统功率线性度)
+10dBm～+18dBm：±0.21dB
其余：±0.09dB/10dB + 功率计零点设置引入的功率测量不确定度，
功率计零点设置引入的功率测量不确定度见下图。
(配接其它型号探头时，引入的功率测量不确定度曲线与此略有不同。)
系统主机的交流输入：AC220V±10%，50Hz±5Hz
系统主机的输入功率：小于40W
结构特点：台式
尺寸： 370mm x 220mm x 116mm
重量： 约5.0kg
环境适应性：符合GJB3947-2000中3.8条中4级设备的规定要求
工作温度范围：0℃～40℃
存储温度范围：-40℃～70℃
电磁兼容性：符合GJB3947-2000中3.9条的规定要求
安全性：符合GJB3947-2000中3.10条的安全要求
可靠性：MTBF(θ0)≥3000小时
AV2432 微波功率计订货信息：

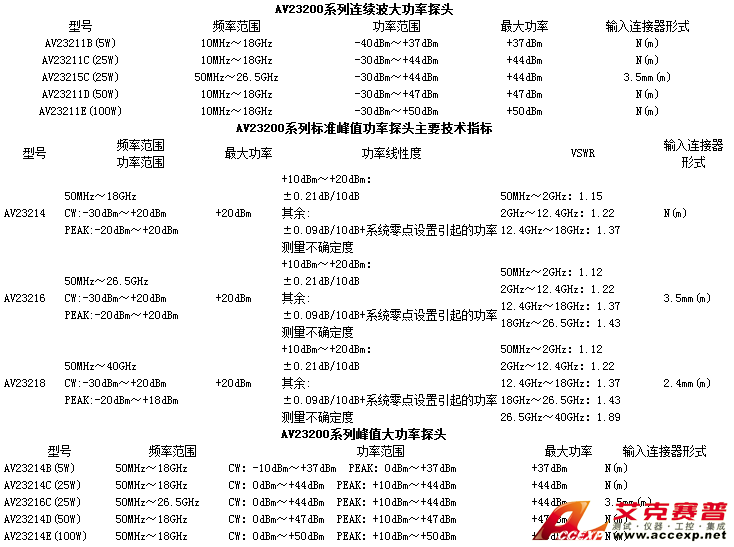

主机：AV2432 微波功率计(说明：主机是微波功率计正常工作必备平台，一台主机可配制多个功率探头)
标准配置：AV2432 微波功率计、12芯电缆、随机光盘、电源线、用户手册
说明：AV2432主机必须配接AV232XX系列探头才能工作！一台主机可以配接多个功率探头，但更换功率探头时必须关闭主机电源！否则，会造成主机或功率探头的损坏。
