TSI 704客货两用透明仿真教学电梯
申请服务
- 产品介绍

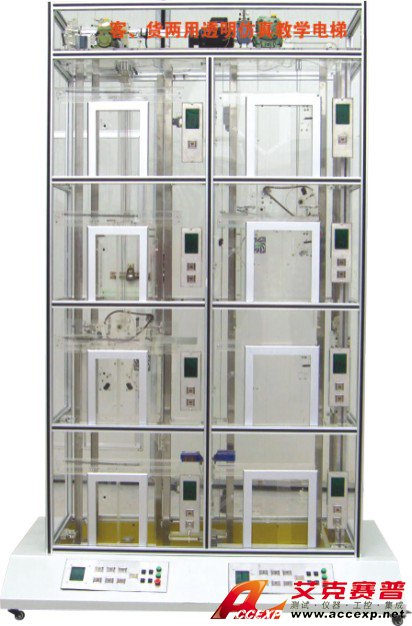

TSI 704客货两用透明仿真教学电梯是为了配合大中专院校、技校、职业学校劳动就业培训中心，电梯维修保养及物业管理等有关电梯专业和工业自动化专业课程而开发的实验演示教学设备，其外观采用全透明进口有机玻璃，使学员更好地对电梯的使用、结构特点、运行原理、控制方式进行了解，培养出更多的电梯专业人才以适应电梯与自动化专业的发展需要。我公司与电梯方面专家合作开发出TSI 704客货两用透明仿真教学电梯，TSI 704客货两用透明仿真教学电梯其特点就是将客梯与货梯巧妙的结合在一起，以一套电气系统控制两台电梯，其中客梯以 1 ： 1 半绕吊索法的形式为中分开门式，货梯以 2 ： 1 半绕吊索法的形式为双折左旁开门式，可以让学生很好的理解和直观地看到每一个运动机构的运行情况。
一、TSI 704客货两用透明仿真教学电梯的基本结构：
1、机房部分：包括曳引机、限速器、电磁制动器；
2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、 接线板等设备；
3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；
4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；
5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。
二、TSI 704客货两用透明仿真教学电梯的基本功能
A. 超速安全?；は低?/div>
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关?；なВ?，轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 门安全触板?；ぷ爸?/div>
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
D. 门机力矩安全?；ぷ爸?/div>
门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。
E、厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
F. 终端极限开关安全?；は低?/div>
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
三、TSI 704客货两用透明仿真教学电梯可以完成的实训项目有：
1、轿厢启动与停止、点动控制实训；
2、轿厢加速与减速的速度控制实训；
3、轿厢平层控制的实训;
4、轿厢厅门开、关控制实训；
5、楼层呼叫系统实训；
6、终端限位?；ぷ爸檬笛?；
7、限速?；ぷ爸檬凳?；
8、信号指示系统实训；
9、轿厢照明控制实训；
10、电梯控制系统实训；
11、电梯控制程序编写实训；
12、电梯程序运行与调式实训；
TSI 704客货两用透明仿真教学电梯主要技术参数：
输入电压：AC 380±7% 50HZ
外型尺寸：宽1500mm×深90mm×高2200mm
控制方式：可编程控制器(PLC)调压调速调频(VVVF)
集选控制。
层站形式：客梯(四层四站四门)、货梯(四层四站四门)。
