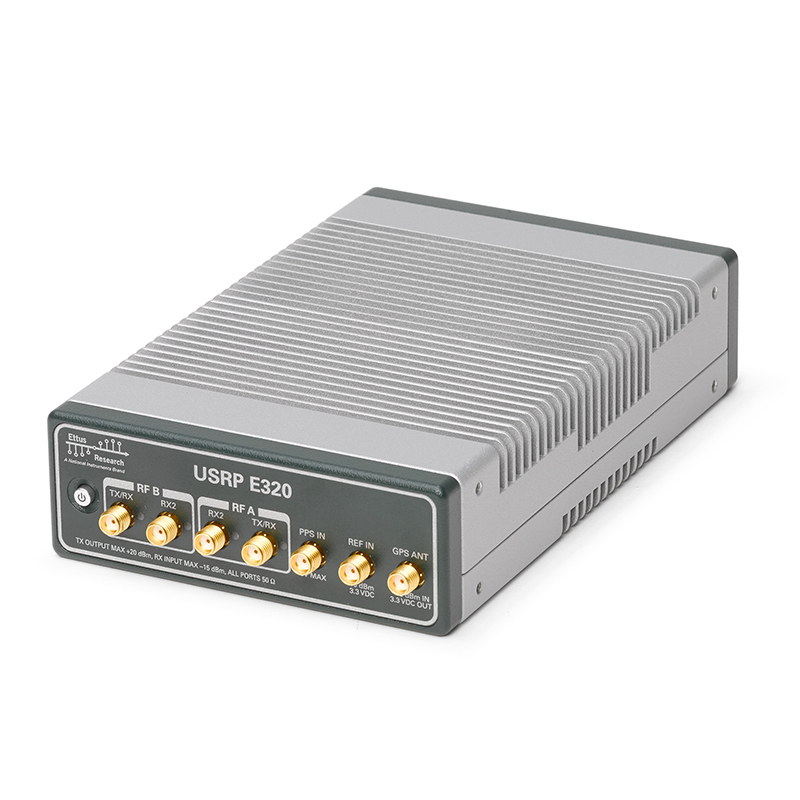

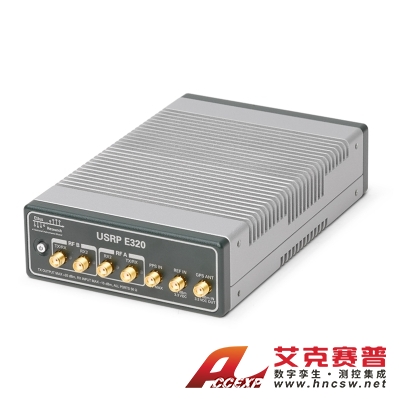

美国NI USRP E320 （ZYNQ-7045,2X2,70 MHZ - 6 GHZ，全机箱）
名称：其他仪器与工具
品牌：
型号：
简介：概述与USRP E31x器件相比，USRP E320提供的FPGA资源是USRP E31x器件的四倍，从而为嵌入式软件定义无线电带来了性能。USRP E320 还引入了流式处理、同步、集成、故障恢复和远程管理功能方面的改进。该现场可部署SD...
申请服务
- 产品介绍
概述
与USRP E31x器件相比，USRP E320提供的FPGA资源是USRP E31x器件的四倍，从而为嵌入式软件定义无线电带来了性能。USRP E320 还引入了流式处理、同步、集成、故障恢复和远程管理功能方面的改进。该现场可部署SDR继续使用ADI公司灵活的2×2 MIMO AD9361收发器，该收发器覆盖70 MHz至6 GHz频率，并提供高达56 MHz的瞬时带宽。
USRP E320 提供纯 3U 板和全封闭外形两种型号。USRP E320 的紧凑尺寸非常适合作为便携式移动无线电部署或安装在无人驾驶的 ariel 车辆上。
开源 USRP 硬件驱动程序 （UHD） API 和射频片上网络 （RFNoC） FPGA 开发框架减少了软件开发工作，并与各种行业标准工具（如 GNU Radio）集成。用户可以快速原型设计并可靠地部署各种SDR应用的设计，如频谱监测和分析、基站和UE仿真、移动无线电和无人机通信/检测。
基带处理器
基带处理器使用 Xilinx Zynq-7045 SoC 提供用于实时和低延迟处理的大型用户可编程 FPGA，以及用于独立操作的双核 ARM CPU。用户可以将应用程序直接部署到预安装的嵌入式 Linux 操作系统上，或使用 1 Gb 以太网、10 Gb 以太网和 Aurora 等高速接口将示例流式传输到主机。
同步
USRP E320 具有灵活的同步架构，支持传统的 SDR 同步方法，如时钟参考、PPS 时间参考和 GPSDO，从而实现高通道数 MIMO 系统。
特征
被动式冷却外壳
远程管理能力
独立（嵌入式）或基于主机（网络流）操作
宽频率范围：70 MHz 至 6 GHz
瞬时带宽高达 56 MHz
RX、TX 滤波器组
Xilinx Zynq-7045 SoC
1 个 SFP+ 端口（1 个千兆以太网、10 个千兆以太网、Aurora）
1 个 RJ45 端口 （1 GbE）
时钟参考
PPS时间参考
内置GPSDO
1 个 A 型 USB 主机端口
1 个微型 USB 端口（串行控制台，JTAG）
可信平台?？?v1.2 [1]
看门狗定时器
开放式嵌入式 Linux
USRP 硬件驱动程序? （UHD） 开源软件 API 版本 3.14.0 或更高版本
RF 片上网络 （RFNoC?） FPGA 开发框架
Xilinx Vivado 2017.4 Design Suite（不含许可证）
GNU Radio 支持由 Ettus Research? 通过 GR-UHD（由 GNU Radio 分发的 UHD 接口）维护
双核 ARM Cortex-A9 800 MHz CPU，带 1 GB DDR3 RAM
具有 2 GB DDR3 RAM 的 7 系列 FPGA
方框图
