美国NI USRP E320（仅限主板） （ZYNQ-7045,2X2,70 MHZ - 6 GHZ，仅主板）
名称：其他仪器与工具
品牌：
型号：
简介：概述USRP E310 提供了一个便携式、独立的软件定义无线电平台，专为现场部署而设计。ADI公司灵活的2×2 MIMO AD9361收发器提供高达56 MHz的瞬时带宽，频率范围为70 MHz – 6 GHz，可覆盖多个目标频段。发射器和...
申请服务
- 产品介绍
概述

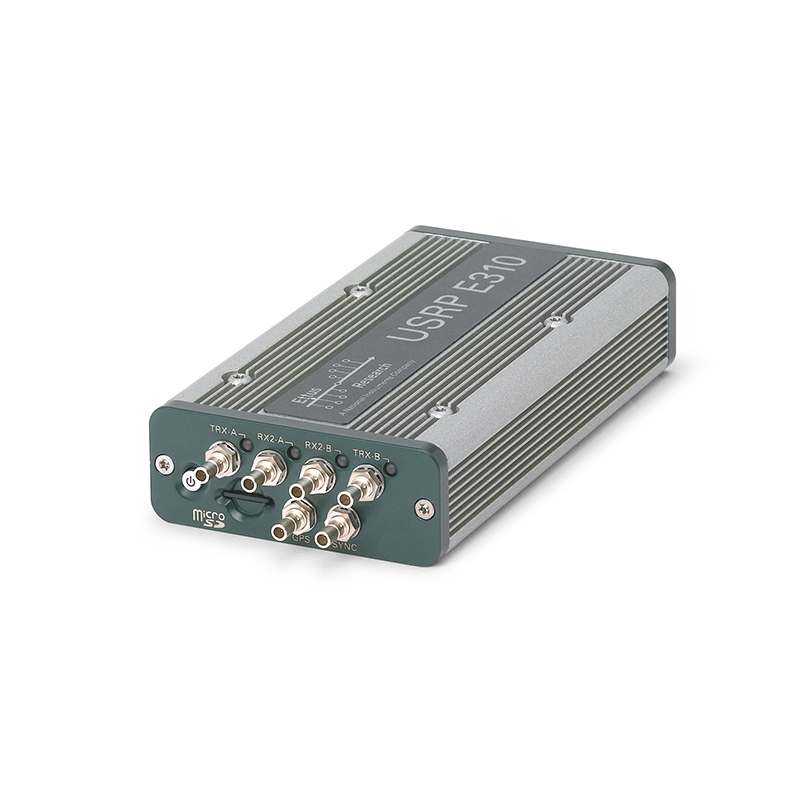

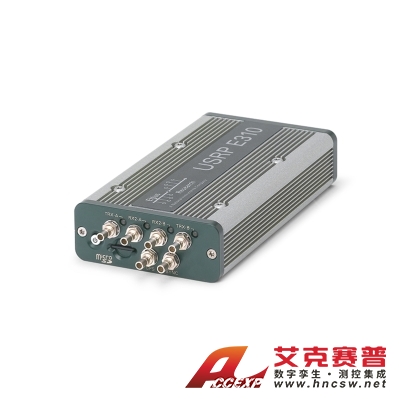

USRP E310 提供了一个便携式、独立的软件定义无线电平台，专为现场部署而设计。ADI公司灵活的2×2 MIMO AD9361收发器提供高达56 MHz的瞬时带宽，频率范围为70 MHz – 6 GHz，可覆盖多个目标频段。发射器和接收器前端的射频滤波器组增强了选择性。
基带处理器使用 Xilinx Zynq 7020 SoC 提供 FPGA 加速计算，并结合双核 ARM CPU 实现的独立操作。USRP E310 包括一组丰富的外围设备，例如用于位置感知和时间同步的集成 GPS 接收器，以及两个主机 USB 端口，用于扩展存储、I/O 和与现成设备的通信选项。用户可以快速为尺寸、重量和功耗要求严格的移动和嵌入式应用制作原型和部署设计。
USRP 嵌入式系列平台使用 OpenEmbedded 框架创建针对应用程序特定需求量身定制的自定义 Linux 发行版。默认操作系统预装了 UHD 软件 API 和各种第三方开发工具，例如 GNU Radio。支持RFNoC FPGA开发框架，可实现实时和宽带信号处理的确定性计算。
OEM 配置可减小尺寸和重量。这些配置可能受最小订购量的限制。我们备有推荐的部分外壳配置。如需了解更多信息，请联系我们的销售团队： sales@ettus.com
操作系统 | OpenEmbedded Linux（预映像） |
开发框架 | UHD（预装） GNU Radio（预装） Xilinx Vivado 2015.2 设计套件 |
表 1：操作系统和开发框架
特征
宽频率范围：70 MHz – 6 GHz
瞬时带宽高达 56 MHz
2×2 MIMO收发器
RX、TX 滤波器组
Xilinx Zynq 7020 SoC：采用 ARM Cortex A9 866 MHz 双核处理器的 7 系列 FPGA
高达 10 MS/s 的采样数据传输速率到 ARM 处理器
与 PPS 时间参考同步
集成GPS接收器
9轴惯性测量单元
丰富的外设，如主机 USB 和 1 Gb 以太网
133 x 68.2 x 26.4 mm 外形尺寸
OpenEmbedded 构建框架
USRP 硬件驱动程序? （UHD） 开源软件 API 版本 3.8.0 或更高版本
RF 片上网络 （RFNoC?） FPGA 开发框架
GNU Radio 支持由 Ettus Research? 通过 GR-UHD（由 GNU Radio 分发的 UHD 接口）维护
E310 上的音频插孔功能已停止使用
方框图
