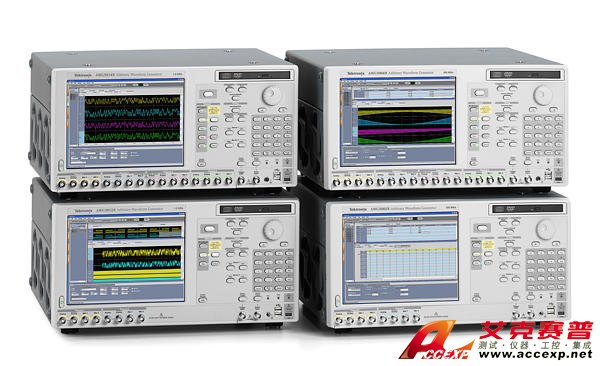

Tektronix AWG5014C任意波形发生器
名称：信号发生器
品牌：
型号：
简介：Tektronix AWG5014C任意波形发生器在高达180MHz 的调制带宽提供良好的SFDR，符合生成IQ 和IF 信号的需要。 RFXpress(RFX100)软件包利用AWG的本身性能简化了RF信号的创建。支持各种不同的调制方案，...
申请服务
- 产品介绍
Tektronix AWG5014C任意波形发生器在高达180MHz 的调制带宽提供良好的SFDR，符合生成IQ 和IF 信号的需要。
RFXpress(RFX100)软件包利用AWG的本身性能简化了RF信号的创建。支持各种不同的调制方案，该软件具有足够的灵活性，可为数字通信系统创建通用或专用信号?？珊苋菀椎囟ㄒ錚ower Ramping、跳频和损伤等来生成需要的信号。
Tektronix AWG5014C波形发生器雷达信号生成 一个RFXpress 的软件?？?，可为您创建脉冲雷达波形提供极大的灵活性，使您能从脉冲-脉冲序列直至脉冲组，完整地生成整套雷达信号。Tektronix AWG5014C任意波形发生器支持各种调制方案，包括线性调频、巴克码和多相编码、用户自定义码、步进调频、非线性调频、用户自定义调频和其它自定义调制?；鼓苌纱尾頟RI 的脉冲串来解决范围和多普勒模糊的问提。同时，电子反对抗(ECCM)中的捷变频、模拟包括天线扫描和多径效应造成的脉冲间幅度变的斯威林目标模型等功能也包括在内。RFXpress 是强大而又简便易用的软件包，为任意波形发生器合成IQ 和IF 信号。它可集成于AWG5000 系列，或从外部PC上运行。
Tektronix AWG5014C任意波形发生器把采样率、垂直分辨率、信号保真度和波形存储长度优化并融合在一个简便易用的仪器中。对检验、检定和调试复杂电子设计的设计人员，该系列产品为他们所面临的极具挑战性的信号激励问题提供了业内最优秀的解决方案。
Tektronix AWG5014C任意波形发生器为满足当前设计工程师对调制带宽的需求，提供了出色的动态范围。AWG5000系列产品，带有14位数模转换器，提供了高达1.2GS/s的采样率及2~4条输出通道，同步4~8个数字标记输出及28路数字数据输出，简便地解决了无线通信、国防电子、数字消费品设计、数据转换设备、测试系统同步和半导体设计及测试中棘手的测量问题。
开放的基于Windows 7的仪器使用起来快捷简便，可以容易地连接外设和第三方软件。
Tektronix AWG5014C任意波形发生器可通过增加以下关键特点而进一步增强：
公式编辑器
公式编辑器是一种ASCII 文本编辑器，通过载入、编辑和编译公式文件，将文本描述转变为波形数据。该编辑器可用客户定义的参数来控制和灵活创建更复杂的波形。
波形序列和子序列
实时序列功能可创建极大的波形循环、跳转和条件分支，从而产生更长更复杂的激励信号，非常适合于复现真实环境中串行发送器的行为。
动态跳转
动态跳转能力支持了复杂信号的生成：支持动态地在预置波形列表中任意跳转。用户可以定义最多16个不同的跳转分支，以对外部控制命令进行精确的响应。
生成无线I/Q 和IF 信号
|
特点
|
AWG5014C | AWG5012C | AWG5002C |
| 输出频率特点 | |||
| 有效频率输出 | Fmaximum(规定值)按“采样率/ 过采样率”或“SR/2.5 确定。” | ||
| Fmaximum | 480 MHz | 240 MHz | |
| Fmaximum(典型值) | 540 MHz | 275 MHz | |
| 有效频率切换时间 | 最小频率切换时间(从选定频率F1切换到F2)通过“1/Fmaximum”确定 | ||
| 标准配置 | |||
| Ts | 2.1 ns | 4.2 ns | |
| Ts (典型值) | 1.8 ns | 3.7 ns | |
| 调制带宽 | 调制带宽由以下特性确定：Sin (x)/x 滚降和上升时间带宽的结合，并通过外部测量和使用频率范围内的校准共同修正到<1dB | ||
| 调制带宽(-1dB)(典型值) | 正常输出：可达130MHz | 正常输出：可达100MHz | |
| 直接输出：可达180MHz | 直接输出：可达130MHz | ||
| 调制带宽(-3dB)(典型值) | 正常输出：可达230MHz | 正常输出：可达180MHz | |
| 直接输出：可达300MHz | 直接输出：可达230MHz | ||
| 输出幅度特点 | |||
| 幅度 | 按单端输出值测量振幅电平使用差动(两端)输出值时，振幅电平将高3dBm | ||
| 范围 | 正常输出: –30 dBm to 17 dBm | ||
| 直接输出: –30 dBm to 0 dBm | |||
| 分辨率 | 0.01 dB | ||
| 精度 | 0dBm 电平时，无偏置，± 0.3dB | ||
| 输出平坦度 | 针对特点Sin(x)/x 滚降进行了数学修正，未通过外部校准法进行修正 | ||
| 平坦度 (典型值) | ±1.0 dB, from 10 MHz to 480 MHz | ||
| 数字数据输出(选项03) | |||
| 输出数量 | 通道1 和通道2 上14 位输出(总共28 个) | ||
| 输出连接器 | SMB(后面板)，单端 | ||
| 输出抗阻 | 50 Ω | ||
| 数字数据输出电平(至50Ω) | |||
| 窗口 | –1.0 V to 2.7 V | ||
| 幅度 | 0.1 Vp-p to 3.7 Vp-p | ||
| 分辨率 | 10 mV | ||
| 精度 | ±(设定值的10%+120mV) | ||
| 电流 (最大值) | 每个通道± 54mA | ||
| 上升/ 下降时间(20% ~80%) | 300 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0 V) | ||
| 与标记间的延迟 | –41 ns to –82 ns | ||
| 输出间时延 | <400 ps
|
||
