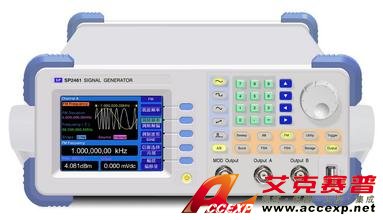

盛普 SP2461 数字高频信号发生器
名称：信号发生器
品牌：
型号：
简介：盛普 SP2461 数字合成标准高频信号发生器，使用直接数字合成技术，实现1Hz（fc 80MHz）和1Hz（fc 80MHz）的频率分辨率，频率覆盖100Hz~300MHz，电平覆盖可达-127dBm~+13dBm，可选配USB接口和GP...
申请服务
- 产品介绍
盛普 SP2461 数字合成标准高频信号发生器，使用直接数字合成技术，实现1μHz（fc ≤ 80MHz）和1Hz（fc > 80MHz）的频率分辨率，频率覆盖100μHz~300MHz，电平覆盖可达-127dBm~+13dBm，可选配USB接口和GPIB接口，其面板采用3.5″QVGA彩色液晶显示，使操作更加直观方便，是新一代的高性能合成信号发生器。
盛普 SP2461特点：
采用3.5″QVGA彩色液晶显示，导电按键功能控制，读数清晰操作简便；
数字化调制技术；
具有A、B路输出功能；
120dB程控衰减,实现微状信号输出;
自动电平控制电路，确保输出幅度稳定;
外标频输入,实现全频段更高频率精度;
载频频率电平,调制任意存储调用;
SMT工艺生产，可靠性高
带RS232接口，可选配USB接口和GPIB接口；
产品主要技术指标：
盛普 SP2461特点：
采用3.5″QVGA彩色液晶显示，导电按键功能控制，读数清晰操作简便；
数字化调制技术；
具有A、B路输出功能；
120dB程控衰减,实现微状信号输出;
自动电平控制电路，确保输出幅度稳定;
外标频输入,实现全频段更高频率精度;
载频频率电平,调制任意存储调用;
SMT工艺生产，可靠性高
带RS232接口，可选配USB接口和GPIB接口；
产品主要技术指标：
| 频率范围 | 100μHz～80MHz（SP2461 Ⅰ型） | |||
| 100μHz～110MHz（SP2461 Ⅱ型） | ||||
| 100μHz～150MHz（SP2461 Ⅲ型） | ||||
| 100μHz～200MHz（SP2461 Ⅳ型） | ||||
| 100μHz～300MHz（SP2461 Ⅴ 型） | ||||
| 频率分辨率 | 1Hz(80MHZ以下1μHz) | |||
| 频率精度 | ±2.5ppm | |||
| 输出功率范围 | -127dBm～+13dBm | |||
| 输出电平分辨率 | 0.1dB | |||
| 衰减精度 | ±2dB | |||
| 输出阻抗 | 50Ω,VSWR<1.5 | |||
| 频谱纯度 | 谐波:<-30dBc(输出电平≤+4dBm) | |||
| 分谐波:<-40dBc (输出电平≤+4dBm) | ||||
| 非谐波:<-40dBc (输出电平≤+4dBm, 偏离载频≥5kHz ) | ||||
| 调频 | 峰值频率偏移: fc/2 (载波频率 +偏移≤80.1MHz, 载频≤80MHz) | |||
| 峰值频率偏移:0~100kHz (载频>80MHz) | ||||
| 调幅 | 1~120% (载频≤80MHz) | |||
| 1~80% (载频＞80MHz) | ||||
| FSK调制 | F1和F2在各频率分段内任意设定 | |||
| PSK调制 | 相位1 (P1) 和相位2 (P2) 范围: 0~360°(载频≤80MHz) | |||
| 猝发 | 猝发计数:1~10000个周期 (载频 ≤80MHz) | |||
| 频率扫描 | 扫描速率: 1ms~800s 线性 (载频≤ 80MHz) 100ms~800s 对数(载频≤80MHz) 步进时间: 10ms~800s (载频>800MHz) | |||
| B路输出插件 | 输出频率 | 频率范围：100μHz~2MHz | ||
| 频率最小分辨率：100μHz | ||||
| 频率稳定度：优于±5×10-6 | ||||
| 输出幅度 | 幅度范围：100mVp-p~6Vp-p (高阻) | |||
| （正弦波） | 50mVp-p~3Vp-p (50Ω) | |||
| 最小分辨率：±0.1mVp-p | ||||
| 幅度误差：≤0.5% ±5mVp-p ( F≤100kHz ) | ||||
| 失真度：≤1% (输出幅度2Vp-p , f = 1kHz) | ||||
| 输出阻抗 | 50Ω | |||
| 输出波形 | 正弦波、方波、三角波、正锯齿波、脉冲波。 | |||
| 脉冲波(或方波)升降时间 | ≤500ns | |||
| A/B正弦信号相位差范围 | 0.0~360.0度 | |||
| 外形尺寸 | 255mm×100×370mm | |||
| 重量 | 4kg | |||
