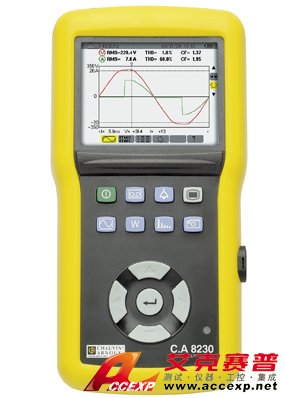

法国CA CA8230 电能质量分析仪
名称：电能质量测试仪
品牌：
型号：
简介：CA8230是一款单相电能质量分析仪，适用于电网中的单相，或平衡三相回路进行电能质量监测、诊断。采用彩色液晶显示屏，为目前同等级仪器中最高规格，可实时显示输入电压、电流的波形图、谐波分析图形，并具有电动机启动电流记录模式、趋势图记录模式及告...
申请服务
- 产品介绍
CA8230是一款单相电能质量分析仪，适用于电网中的单相，或平衡三相回路进行电能质量监测、诊断。采用彩色液晶显示屏，为目前同等级仪器中最高规格，可实时显示输入电压、电流的波形图、谐波分析图形，并具有电动机启动电流记录模式、趋势图记录模式及告警记录等功能。真正的多任务测量系统，可同时执行电量参数测量与显示、趋势图记录及告警监测等功能。 CA8230操作简便，设计紧凑、防震，提供了所有监测电能质量、电力功率的测量功能，为电能质量检测的基础入门仪器，适合电气现场技术人员进行电能质量的诊断工作。 CA8230 产品编号：P01160630
法国CA CA8230 电能质量分析仪产品特点:
•电压测量范围：660 VAC (真有效值) 或VDC
•电流测量范围：可至 6500AAC 或 1400ADC (依据电流钳型号)
•可显示电压/电流的最小值Min、最大值Max 和平均值 Avg、波峰因数CF, 峰值Peak 及K因数 等
•可检测相序
•可计算及显示单相或平衡三相的有功功率W、无功功率VAR及视在功率VA、功率因数PF、及位移功率因数DPF
•可计算及显示电压/电流的总谐波畸变率THD（THD-F 及 THD-R）
•在谐波模式下，可显示至50次的电压、电流各次谐波值以及百分比率
•可捕捉、储存并显示电动机启动过程的电流波形和相关数据
•可储存8幅屏幕截图
•内置内存1MB，用于储存趋势图记录数据（17种电量参数可?。?br />
•可捕捉记录4096个告警事件（含时间标记）
•具有光口-RS232通讯接口，可经由通讯线将储存数据导入PC
•标配 Power Analyzer Transfer（PAT）软件，可用于组态设置仪器、将测量记录数据导入PC，转换数据为Excel格式等
•使用6个镍氢充电电池（LR6），外接AC电源适配器后，自动充电
法国CA CA8230 电能质量分析仪产品应用:
•低压变配电室内的主变压器、及各供电回路的电能质量检测
•医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断，进行预防性维护检测
•诊断确认谐波来源，是由电源端引入或是负载端发出
•供电回路的电力功率分配验证
•测量并记录电力系统的负载曲线（kW、VAR、VA）
•供电回路电能计量（kVAh, VARh, kWh），进行节能改造分析
•开关柜/配电盘和其它电气设备、旋转电机设备的故障分析
•电动机启动电流过程分析
•诊断确认电力变压器的K因数
| 最大测量电压 | 600V RMS |
| 最大测量电流 | MN93A: 5mA~6A / 300mA ~ 120A |
| （根据电流钳） | MN93: 2A ~ 240A |
| C193: 3A~ 1200A | |
| PAC93:10A~1400A | |
| A193: 10A ~ 6500A | |
| 测量功率 | 1.2VA ~ 3.9MVA – W,VAR,PF/Cos/Tan |
| 精度 | 0.5% |
| 谐波 | 50次,THD V, A , VA, RMS以及%,专家模式 |
| 数值类型 | Min, Max , Avg , Peak , KF , PST , FC |
| 功能 | 临界值监测 |
| 相序 | |
| 马达启动波形显示 | |
| 单相/平衡的三相检测 | |
| 闪变 | |
| 告警记录次数 | 4096次 |
| 存储容量 | 1.5 Mb |
| 频率 | 40 -70Hz |
| 采样频率 | 12.8 kHz |
| 屏幕 | 彩色 1/4 LCD |
| 电源 | 可充电NiMH电池 |
| （使用时间：关掉屏幕40小时，打开屏幕8小时） | |
| 防护外壳 | IP54 |
| 通讯接口 | RS232 |
| 安规 | IEC 61010-1；600V，Cat III |
| 尺寸 | 211 x 108 x 60 mm |
| 重量 | 880克 |
