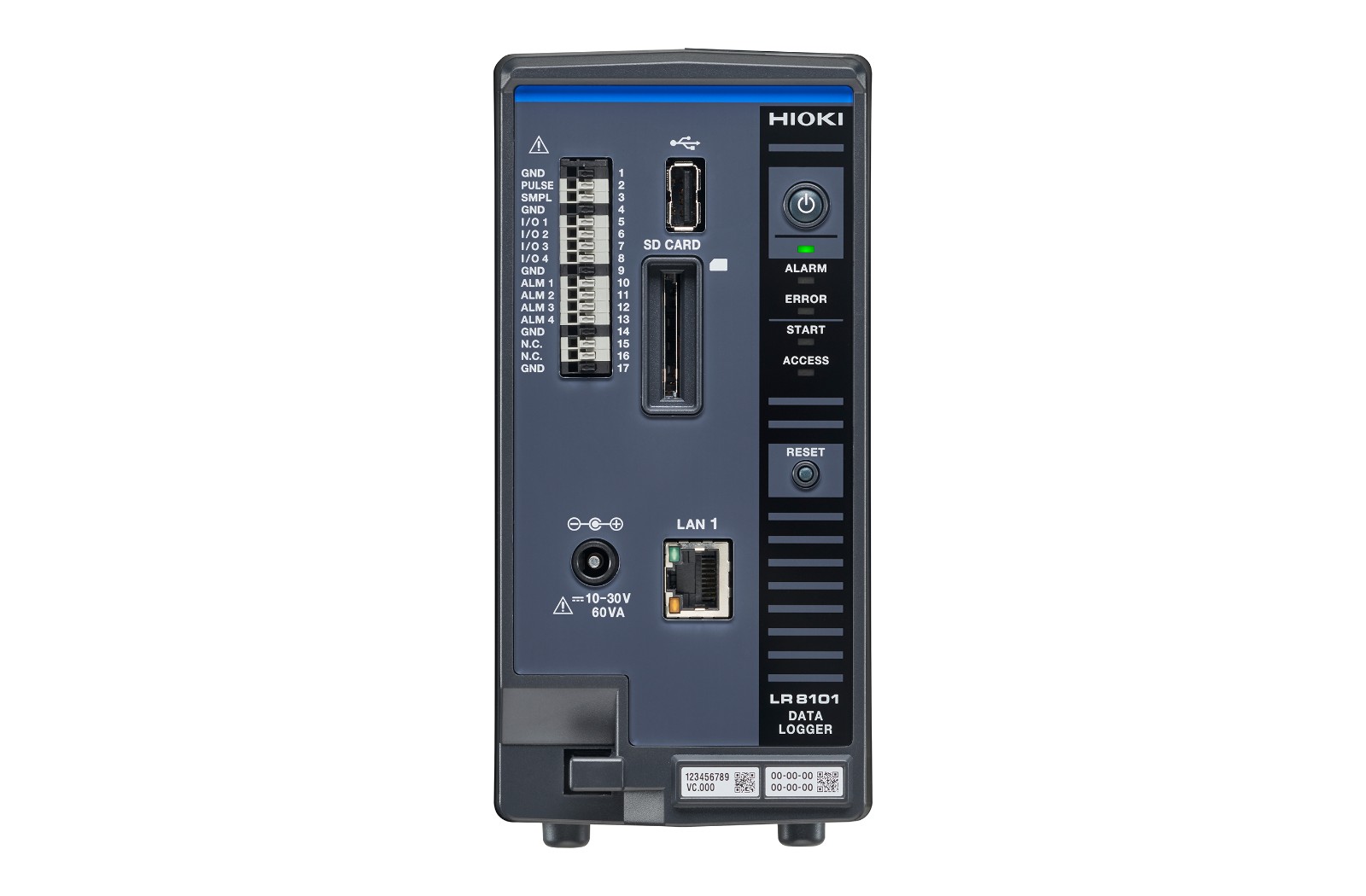

日置HIOKI LR8101 数据采集仪
名称：数据采集记录仪
品牌：日置HIOKI
型号：LR8101
简介：日置HIOKI LR8101 数据采集仪适用于系统集成，可扩展?？榈氖莶杉歉莶饬肯低沉榛罾┱共饬磕？椤?一台数据采集仪（主机）最多可连接 10 个测量?？椤?通过LR8102主机之间的同步采样，支持通道扩展和实时高速数据传输非常适合测...
申请服务
- 产品介绍
日置HIOKI LR8101 数据采集仪适用于系统集成，可扩展?？榈氖莶杉?/p>
根据测量系统灵活扩展测量?？?br style="box-sizing: border-box; margin: 0px; padding: 0px; outline: 0px; text-size-adjust: none; -webkit-tap-highlight-color: rgba(0, 0, 0, 0);">● 一台数据采集仪（主机）最多可连接 10 个测量?？?br style="box-sizing: border-box; margin: 0px; padding: 0px; outline: 0px; text-size-adjust: none; -webkit-tap-highlight-color: rgba(0, 0, 0, 0);">● 通过LR8102主机之间的同步采样，支持通道扩展和实时高速数据传输
非常适合测量系统的数据采集仪
在高效能源利用和电动出行（E-Mobility）技术不断进步的背景下，测量系统也需要做很多工作。
HIOKI 数据采集仪提供的解决方案可确保高压系统的安全、支持大量测量通道、将数据与上位系统连接起来等，从而将测量系统面临的挑战转化为优势。
?？樾褪莶杉窍低?多功能性和高精度的融合
这款全新数据采集仪系统可对应多通道和高压化，同时保持功率分析仪级别的高精度。它非常适合系统集成，也是评估节能产品的理想之选。
该系统集成了高精度的功率和温度测量，提供有关温度、功耗和功率转换效率的全面数据。
主要特点：
?高精度:在高电压、高电流、高功率测量方面，精度可媲美功率分析仪
?可扩展性和多功能性:电压和温度可达3000通道，功率测量可达120通道
?速度快:数据更新间隔仅5 ms
?高精度电流传感器:可测量高达2000A的电流
高精度、紧凑型光伏逆变器检测系统【用于光伏逆变器生产线】
在光伏逆变器中，组串式逆变器越来越多地用于更高的电压和更多的输入/输出系统，以提高能源运行效率。生产线必须能够支持高电压，具备可扩展性从而应对测量点
数量的增加，并且为检查设备节省空间。M7103就是为满足这些要求而开发的。
适用于光伏逆变器生产线的?？槭焦β什饬恳瞧?/p>
| ?？?/td> | 功率测量?？?M7103 |
| 对地最大额定电压 | DC 1000 V, AC 1000 V (CAT III) DC 1500 V, AC 1000 V (CAT II) |
| 测量量程 | 电压: 6 V ～ 1500 V (8档量程) 电流: 40 mA ～ 2000 A (6档量程、取决于传感器) |
| 通道数 | 3ch/台 |
| 采样速度 | 最快 5 ms |
使用 M7103 时，需要 M1100 交流电源?？椋ㄐ璧ザ拦郝颍?。
安全测量高压电池包各个电芯的电压和总电压【电池充放电测试】
电池包由许多串联的电芯组成。电芯特性的偏差会导致整个电池包性能下降，因此了解每个电芯的电压及温度的变化非常重要。
另外，在充放电测试中，可以同步测量总电压·总电流与各电池的电压·温度，得以全面地评价电池包的整体特性。
另一方面，电动汽车电池的电压越来越高。 在实际使用中，电池电压从400V发展到800V，因此，为了在此类高压电池包的充放电测试中安全测量电芯的电压及温度，测量仪器的对地电压和?？橹涞牡缪贡涞糜任匾?。
适用于电池包的叠层电芯电压测量、电芯产线的充放电测试的?？?/p>
| ?？?/td> | 电压/温度?？镸7100 | 电压/温度?？镸7102 |
| 电池包 | 适用于600 V～1500 V | 适用于600 V以下 |
| 对地最大额定电压 | DC 1500 V, AC 1000 V (CAT II) | DC 600 V, AC 600 V (CAT II) |
| ?？橹渥畲蠖疃ǖ缪?/td> | DC 1500 V, AC 1000 V | DC 600 V, AC 600 V |
| 最大通道数 | 15通道/个 | 30通道/个 |
| 采样速度 | 最快5 ms | 最快10 ms |
功率测量?？橛糜诓饬肯低车淖艿缪购妥艿缌鳎?/p>
适用于电池充放电测试的解决方案
详细说明了配置示例、产品优势、选型指南等。
LR8101（基础机型）和LR8102（高性能机型）的区别
通用功能
·最多可连接10个测量?？?/p>
·通过 SD 卡或 U盘保存数据
·利用通讯命令进行控制和数据传输
LR8102（高性能机型）的功能
·利用UDP输出数据
实时输出每次采样的测量数据，最快5 ms间隔。
在需要进行实时处理（如 HILS）时可使用此功能。
·多台主机同步测量
使用选件光连接线 L6101（1 m）或光连接线L6102（10 m）可实现同步测量。
所有同步采样的主机测量数据均可从主仪器的LAN2输出。
·通过CAN输出数据
测量值可通过 CAN（Controller Area Network）输出。
可用于与电池管理系统 (BMS) 等车载设备的信息进行数据整合。
