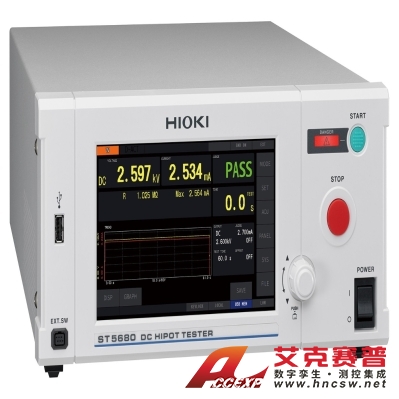

日置HIOKI ST5680EOL 直流耐压绝缘电阻测试仪
名称：绝缘电阻测试仪
品牌：日置HIOKI
型号：ST5680EOL
简介：日置HIOKI ST5680EOL 直流耐压绝缘电阻测试仪为电池的安全测试提供更优化的检测方案，通过波形分析提升电池的检测品质● 准确检查绝缘性能，验证电池和电机质量● 通过波形和数值显示有助于优化生产工序、对收回的不合格产品进行分析、宣...
申请服务
- 产品介绍
日置HIOKI ST5680EOL 直流耐压绝缘电阻测试仪
为电池的安全测试提供更优化的检测方案，通过波形分析提升电池的检测品质
● 准确检查绝缘性能，验证电池和电机质量
● 通过波形和数值显示有助于优化生产工序、对收回的不合格产品进行分析、宣传检查的可靠性
● 防止因电弧放电导致微小故障品流出
● 防止误判导致的复测
● 支持广泛的国际标准。搭载BDV（绝缘击穿电压）测量功能。

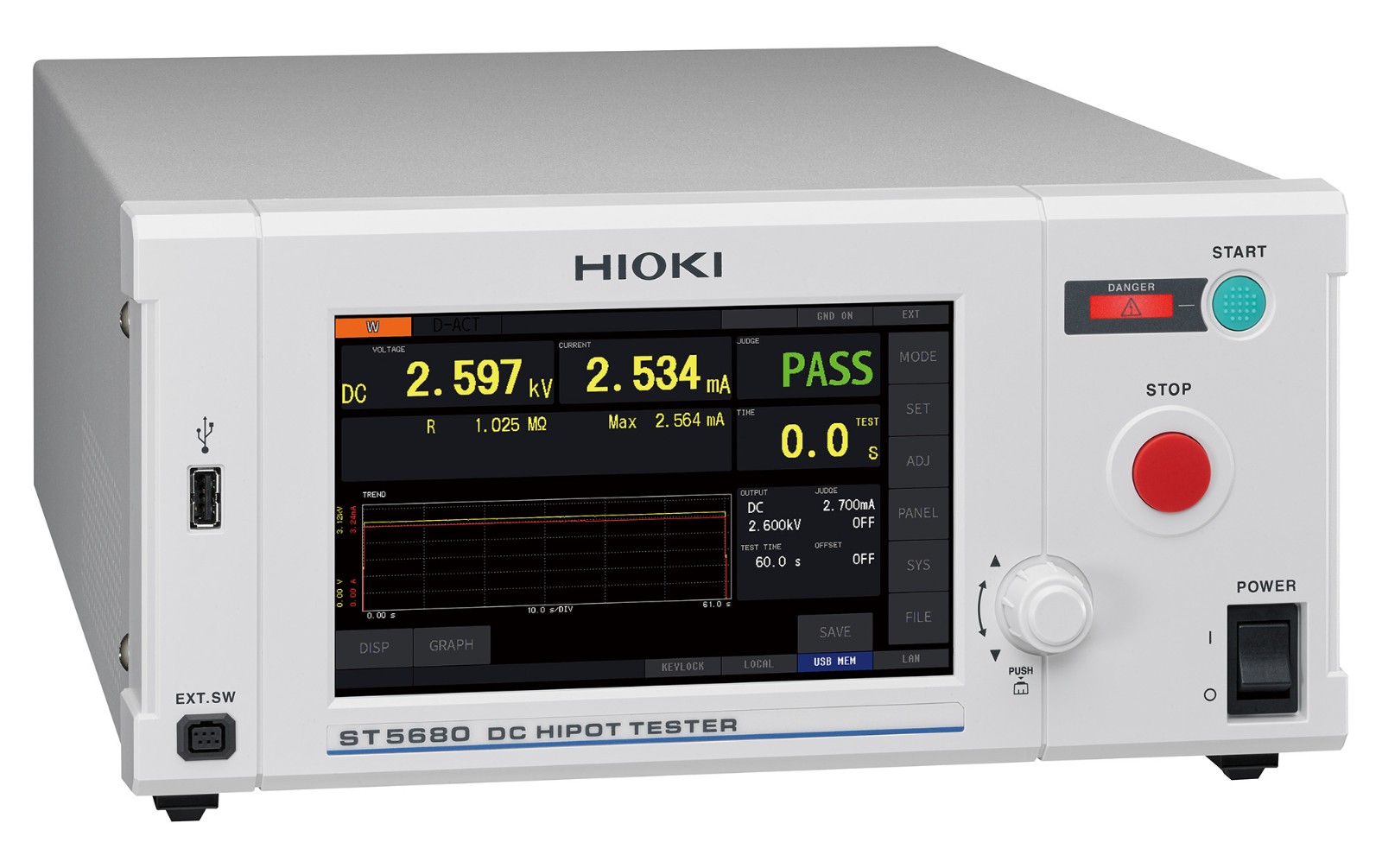

专用于直流耐压测试的高配置机型
这是提供更优化的检测品质的直流耐压绝缘电阻测试仪ST5680EOL的介绍。其性能可以支持各个国际标准的测试条件，应对所有的直流耐压测试。

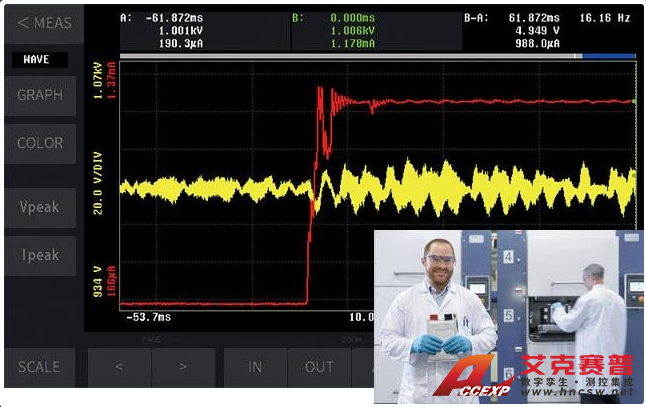

使用波形和数值验证绝缘性能【波形显示功能】
ST5680EOL是能够基于各种安全标准进行直流耐压测试和绝缘电阻测试的测试仪。
不仅可以进行PASS/FAIL的合格与否判定，也可以显示、记录测试时的输出电压波形和泄漏电流波形。
将测试可视化分析，有助于检查的溯源。
波形显示的优点
有助于优化生产工序
通过分析检查时的波形，可以推断出生产工序中的不良因素。通过查明不良因素，优化生产工序，从而能够提高生产效率。
有助于对收回的不合格产品进行分析
可以把收回的不合格品与当初出厂检测时的波形做比对。通过优化合格品的判定标准，进一步提高生产质量。
有助于宣传检查的可靠性
波形的记录管理有利于检查的可溯源性，构筑更高品质的检查体系，可以提升客户的信任。

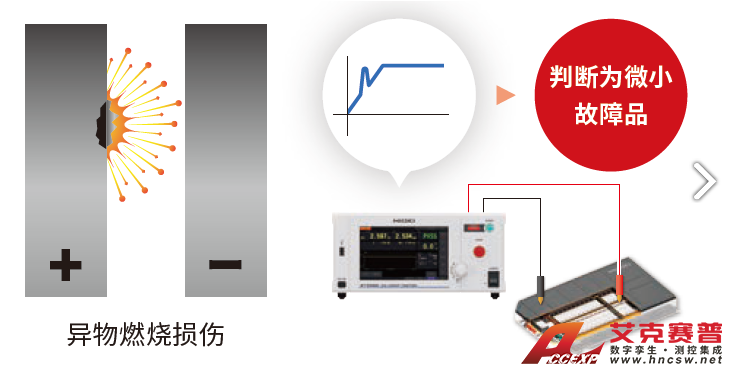

防止因电弧放电导致微小故障品流出[【电弧放电检测功能】
可以检测因为焊接毛刺或粉尘异物等原因发生的电弧放电。
将引起轻微绝缘不良的产品判断为微小故障品，可以防止出厂后因发热原因引起的火灾事故或故障等风险。

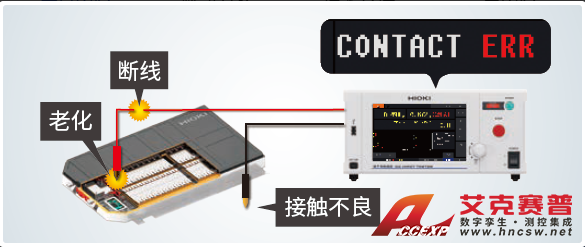

防止误判导致的复测【接触检查功能】
通过测量端子间的电容（杂散电容、被测物的电容），能判断是否正确连接检测对象。
防止将不合格品误判为合格品
?测试中测试线脱落的情况
?测试部位间电阻增加的情况
例：测试线的老化、治具或高压继电器的老化等
可以轻松使用
?利用两端子可以实现简单的接线

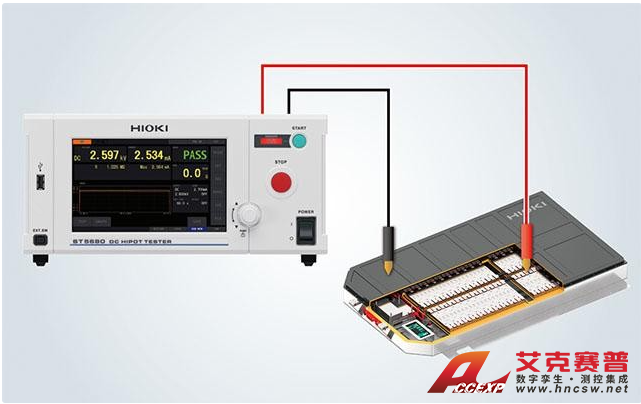

适用于电池、电机、电子零件等的耐压测试
ST5680EOL是向测试对象输出高电压，测试绝缘性能的测试仪?？梢远源拥缱由璞?、电子零件、材料等的研究开发到生产线的广泛对象进行安全测试。在电池中，用于电池模组、电池包、电芯的电极和外壳间的耐压测试。

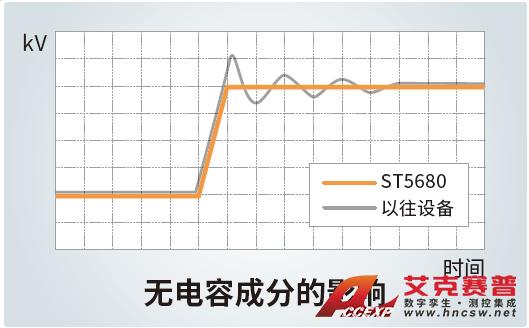

可以在不考虑电容成分的情况下进行测试
就算是测试对象含有电容成分的情况下，因为有不易发生过冲的设计，不会对测试对象输出超过设置电压的电压，所以可以放心进行测试。
另外，通过配合延迟时间的设置，也可以不对充电电流流动的时间进行判断，从而防止误判。
※可测量的最大静电电容量值200 nF (测量更大的电容值可能会导致测量时间变长，或者测量值的偏差变大。 ）

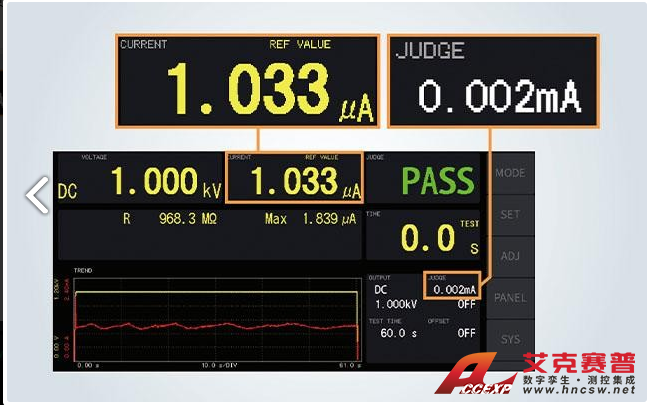

最小分辨率0.001 μA的高精度判定
随着电池和电机等绝缘性能的提高，对判断耐压测试合格与否的电流值设置要求也越来越高，要求设置为更小的电流。如果使用分辨率低的耐压测试仪，则无法准确测量泄漏电流的测量值。ST5680EOL实现了最小分辨率0.001uA的高精度规格，因此可以正确测量微小的泄漏电流，判断合格与否。

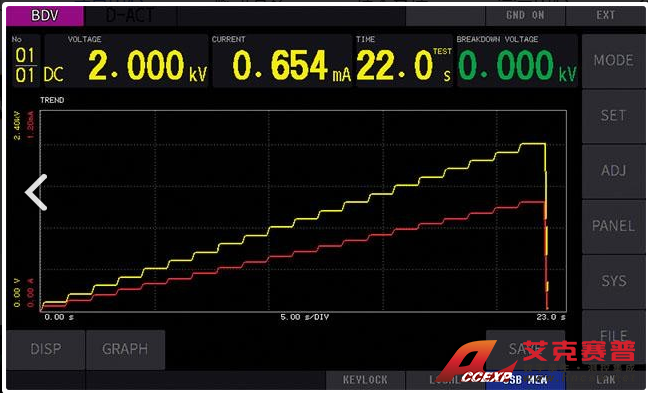

搭载BDV（绝缘击穿电压）测量功能
搭载了确认测试对象绝缘击穿电压的BDV（Break Down Voltage）功能 。
以一定速度提高输出电压，确认达到绝缘击穿时的电压。
测试方法按标准规定，有连续升压测试和逐级升压测试。
ST5680EOL两种测试都可以实施?？捎糜诘绯乜⑹钡男阅芷兰?绝缘耐力评估)。
