FLUKE DTX-1800 CH 线缆认证分析测试仪
名称：线缆认证测试仪
品牌：
型号：
简介：FLUKE DTX-1800提供最快捷的线缆认证测试方案 DTX-1800可以在9秒钟内完成6类链路的测试不仅完全满足当前的国际标准，而且具有超高的测试精度，这比现有测试仪测试速度快3倍。这个不可思议的速度意味着您在一天8小时的工作时间内可...
申请服务
- 产品介绍
FLUKE DTX-1800提供最快捷的线缆认证测试方案，FLUKE DTX-1800可以在9秒钟内完成6类链路的测试–不仅完全满足当前的国际标准，而且具有超高的测试精度，这比现有测试仪测试速度快3倍。这个不可思议的速度意味着您在一天8小时的工作时间内可以多测试170条以上的链路。
当一条链路有故障时，FLUKE DTX-1800可以提供快速且简明易懂的方式，来表示故障的确切位置（故障点到测试仪的距离）以及出现故障的可能原因。这些提示信息不仅告诉您出现了什么故障，而且还为您提供了快速解决问题的正确方法–这样就无需花费时间去咨询工程项目负责人员。不用浪费时间进行试验、摸索排除故障的方法，以及重新测试以判断故障是否已解决–测试人员能够清楚地知道在故障链路的什么地方出现了什么样的问题，需要怎样做就可以排除故障。
FLUKE DTX-1800不仅仅是测试时的速度快，它还减少了设置和生成报告的时间。其简单易用的特点减少了培训时间；更长的电池使用时间意味着一次充电后，您可以进行更多的测试；明亮的彩色显示屏，大容量的内存和内置的对讲机配合使用人员不断积累的实际测试经验，这一切都有助于提高整体的测试效率。在每天的测试工作中，DTX系列在不知不觉中就为您节约的时间，节省了资金。
FLUKE DTX-1800超越 IV 级的测试仪精度：
ISO/IEC（国际标准）要求Class F链路要测试到600MHz，并且要求测试仪需要满足IV级精度。DTX系列满足并且超越了这个要求，确保您在全频率范围内的测试结果都有更高的可信度。不精确测试的代价：测试仪显示不正确的通过/失败判断会造成将合格的链路判定为不合格的，或是将不合格的链路判定为合格的。这两种情况都会浪费您大量的时间和资金。这些错误结果耗费您的时间和金钱 – 使用 DTX 每次都能获得准确的结果。首个获得UL认证符合最新标准的电缆测试仪。
福禄克网络公司的DTX系列电缆认证分析仪的精度标准通过了UL（美国保险商实验所）的精度认证，该认证是根据IEC-61935-1标准对于IV级精度的要求和TIA-TSB-155标准对于IIIe级精度的提议而得到的。IIIe级精度将会要求测试用于部署10GB以太网的Cat 6电缆。
使用 LinkWare 电缆测试管理软件节省了管理测试结果的时间
FLUKE DTX-1800电缆认证分析仪中包含福禄克网络功能强大的 LinkWare 电缆管理软件，它可以帮助您对快速地对测试结果通过工作地点、用户、建筑等进行组织、编辑、查看、打印、保存或存档。您可以将测试结果合并到现有的数据库中，通过任意数据域或参数进行排序、查找或组织。
FLUKE DTX-1800电缆测试仪概述
1、出众的 IV 级测试精度，超越了 Cat 5e/6/7 的标准要求
2、完成一次 Cat 6 自动测试只需要12秒，比以前的测试仪快了至少3倍
3、先进省时的故障诊断能力，能准确指出故障，还能提供修复建议
4、900MHz的频率范围，为您未来的应用做好准备。例如万兆以太网、Class F链路或CATV
5、背插式光缆?？?，单键即可在铜缆和光缆测试之间进行切换
6、DTX 显著地减少了认证测试的总体开销，每年最多可以节省33%的开销
| FLUKE DTX 1800 线缆认证测试仪技术指标 | ||||
| 电缆类型 标准的链路接口适配器 |
LAN网用屏蔽和非屏蔽双绞线（STP，FTP，SSTP和UTP）：
|
|||
|
测试标准
|
|
|||
| 自动测试速度 |
完整的双向6类双绞线链路自动测试时间：12秒或更少 完整的双向 ISO/IEC F 级链路自动测试时间：32秒 |
|||
| 支持的测试参数 |
（测试参数及测试的频率范围由所选择的测试标准所决定）接线图、 长度、 传输时延、 时延偏离、 支流环路电阻、 插入损耗（衰减）、 回波损耗，远端回波损耗 近端串扰、远端近端串扰 衰减串扰比，远端衰减串扰比 综合等效远端串扰，远端综合等效远端串扰 综合近端串扰，远端综合近端串扰 综合衰减串扰比、远端综合衰减串扰比 |
|||
|
FLUKE DTX 1800 线缆认证测试仪（接上） |
||||
|
电缆上的音频发生器 |
产生可被例如IntelliTone智能音频探头等音频探头检测到的音频。向所有线对发生音频。音频的频率范围：440-831Hz |
|||
|
显示 |
带背景灯的无源彩色透射 LCD，对角线长度9.4CM，点阵：（宽）240点x （高）320点 |
|||
| 输入?；?/td> |
能经受持续的电话电压和100mA的过流。偶尔的ISDN过压不会造成仪器损坏 |
|||

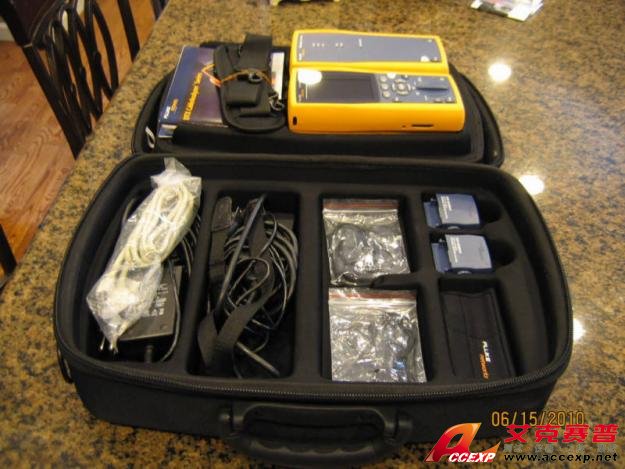

| 便携包 |
带冲击能量吸收的高效塑料包 |
|||
| 尺寸 |

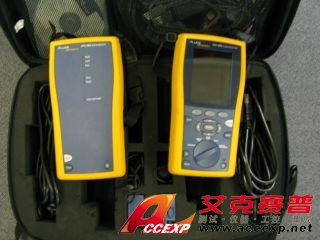

主机与智能远端：21.6cm x 11.2cm x 6cm |
|||
| 重量 | 1.1kg （未接测试?？槭保?br /> | |||
| 操作温度 |
0°C至45°C |
|||
| 保存温度 |
-20°C至+60°C |
|||
|
可操作的相对湿度（非凝结） |
0°C至35°C：0%至90% 35°C至45°C：0%至70% |
|||
|
振动 |
随机，2g，5-500Hz | |||
|
震动 |
1米跌落试验，无论是否带有?？槭绞逝淦?/td> | |||
| 安全 |
CSA C22.2 No. 1010.1:1992 EN 61010-1第1版+修订1，2 |
|||
| 污染级别 |
IEC 60664中描述的2级污染，遵守IEC60950″信息技术设备安全性，1999″标准 |
|||
| 高度 |
操作：4000米；保存：12000米 |
|||
| EMC |
EN 61326-1 |
|||
| 电源 |
主机与远端：锂离子电池，7.4V，4000mAh 典型电池使用时间：12至14小时 充电时间（关机状态）：4小时（低于40°C） 交流适配器/充电器，USA 版本：直线电源：输入 108 V 到 132 V ac，60 Hz：输出 15 V dc，1.2 A 交流适配器/充电器，国际版本：开关电源；输入90-264Vac，48-62Hz；输出15Vdc，1.2A（隔离输出） 主机中存储单元备用电池：锂电池 锂电池典型寿命：5 年 在0 °C to 45 °C 温度范围外电池不会充电 在40 °C and 45 °C 温度范围内电池充电效率会降低 |
|||
| 支持的语言 |
中文，英文等8种 |
|||
| 校准 |
到维修站的校准周期是1年 |
|||
|
FLUKE DTX 1800 线缆认证测试仪（接上） |
||||
| 性能指标 |
注意：请联系福禄克网络公司以获取支持其他性能标准，其他类型线缆，或光缆等的适配器的信息 |
|||
| 基线精度 |
所有DTX系列测试仪在其支持的频率范围内都达到或超过了IEC61935-1第2版草案的IV级精度要求 |
|||
|
6类/E级链路测试模式（包含更低的链路类型） |
DTX系列测试仪远远超过了TIA/EIA-568-B.2-2标准和IEC61935-1标准要求的III级精度 | |||
| F级链路测试模式 |
DTX-1800满足IEC61935-1第2版草案的IV级精度要求 |
|||
| 双绞线的长度测试 |
(Length specs do not include the uncertainty of the cable’s NVP Value) |
|||
| 参数 |
单端测试 双端测试（主机与远端） |
|||
| 范围 |
800 m–单端测试 150 m–双端测试（主机与远端） |
|||
| 分辨率 |
0.1 m–单端测试 0.1 m–双端测试（主机与远端） |
|||
| 精度 |
±(1m + 4%)–单端测试 ±(1m + 4%)–双端测试（主机与远端） |
|||
|
时延偏离 |
||||
|
参数 |
双绞线链路 | |||
|
范围 |
0 ns 到 100 ns | |||
|
分辨率 |
1 ns | |||
|
精度 |
±10ns | |||
|
直流环路电阻t |
||||
|
参数 |
双绞线链路 | |||
|
范围 |
O Ω 到 53Ω | |||
|
分辨率 |
0.1 Ω | |||
|
精度 |
±(1Ω+1%) | |||
| 过载恢复时间 | 过压后10分钟内恢复相关精度。如果过压是反复多次或是长时间的则需要校准 | |||
