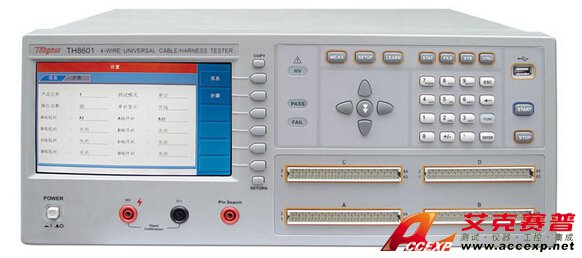

同惠 TH8601 线材测试仪
名称：线缆认证测试仪
品牌：
型号：
简介：同惠 TH8601 线材测试仪是专用于各种线缆，线束和排 线品质及连接可靠性检验的多功能，自动化的线材综合参数测试系统。同惠 TH8601 线材测试仪提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管）...
申请服务
- 产品介绍
同惠 TH8601 线材测试仪是专用于各种线缆，线束和排 线品质及连接可靠性检验的多功能，自动化的线材综合参数测试系统。同惠 TH8601 线材测试仪提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管），交直流耐压，绝缘电阻各种高低压参数。同惠 TH8601 线材测试仪采用先进的LCR数字采样及高速长寿命通道切换技术，大大 提高了测试精度，速度以及使用寿命。采用高低压分离技术，大大的提高绝缘电阻的测试性能。同惠 TH8601 线材测试仪丰富的接口设计，同惠 TH8601 线材测试仪还提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用户运用于自动化检测和自动化产线。以下是长沙艾克塞普仪器设备有限公司为您介绍同惠 TH8601 线材测试仪的性能特点和技术参数，如有疑问，请联系长沙艾克赛普仪器仪表公司www.cafa100.cn，联系电话：0731-84284278 84284378。
同惠 TH8601 线材测试仪的性能特点:
■ 7寸TFT LCD真彩显示器，800X480分辨率，16位色。
■ Cotex_M3处理器核心。
■ 中英文可选操作界面。
■ 交流50Hz-300kHz 测试频率，0.1%精确度。
■ 直流0V-5V 测试幅度，10%精确度。
■ 最多128脚位进行扫描和测试
■ 大于10G的自身绝缘阻抗
■ RS232,RS485,GPIB,USB,LAN,Handler等接口可供选择
■ USB接口可用用于存储设置文件，存储测试数据，程序升级
同惠 TH8601 线材测试仪的技术参数：
| 参数 | 范围 | 详细指标 | |
|
测试信号源 |
正弦信号源：50Hz-300kHz, 幅 度、频率可编程电容元件 测试 1Vrms |
频率：0.1%， 1Vrms 电压10% |
|
| 可编程直流信号源：5Vdc MAX | 10%±1个字 | ||
| 可编程直流电流源：1-20mA | 10%±1个字 | ||
|
可编 程直 流 高压 源： 5mAMax |
10V-100V | 10%±1个字 | |
| 100Vdc-1000Vdc | 5%±1个字 | ||
|
可编 程交 流 高压 源： 5mA Max |
50V-100Vac | 10%±1个字 | |
| 100Vdc-750Vdc | 5%±1个字 | ||
| 通道板通断扫描信号源：5Vdc | |||
|
测试速度 |
瞬间断短路（128点）：10ms (样机标准) |
指一次全部扫 描64NET O/S 的时间 | |
|
测试速度基本值：100ms |
可能指单个被 动元件的测量 时间，或者 一 条电缆的总测 量时间 |
||
|
电容测量 |
范围：0.1pF-1000μF (样 机 10pFmin) |
2%±1个字 |
|
|
电阻测试 |
0.1ohm-1Mohm (提高到 10mohm) |
2%±1个字 |
|
| 导通/瞬通 | 0.1ohm-50ohm | 2%±1个字 | |
| 断短路 | 1kohm-50kohm | 10%±1个字 | |
| 二极管测试 | 0-10V | 10%±1个字 | |
|
绝缘电阻 |
1Mohm-100Mohm | 5%±5个字 | |
| 100Mohm-1000Mohm | 10%±5个字 | ||
| 直流漏电流 | 1μA-1000μA | 10%±5个字 | |
| 交流漏电流 | 0.01mA-5mA | 5%±2个字 | |
