FLUKE netaorks DTX CableAnalyzer Series线缆认证测试仪
名称：线缆认证测试仪
品牌：
型号：
简介：FLUKE netaorks DTX CableAnalyzer Series线缆认证测试仪可确保布线安装公司符合 TIA/ISO 标准。 FLUKE netaorks DTX CableAnalyzer Series线缆认证测试仪是最受信...
申请服务
- 产品介绍
FLUKE netaorks DTX CableAnalyzer Series线缆认证测试仪可确保布线安装公司符合 TIA/ISO 标准。
FLUKE netaorks DTX CableAnalyzer Series线缆认证测试仪是最受信赖、使用最多的的测试仪 — 迄今为止已经认证过超过十亿条铜链路。
DTX CableAnalyzer可以显著减少认证总成本，每年高达 33%。 通过 UL 独立验证，符合 ISO IV 级和 TIA IIIe 级准确性要求。
FLUKE netaorks DTX CableAnalyzer Series线缆认证测试仪分析测试结果并使用 LinkWare 报告软件创建专业的测试报告。
已获得全球 20 多家电缆公司的认可。
以 DTX 光纤?？橹葱谢竟庀巳现?，速度可提高五倍。
执行扩展光纤认证。
- 使用相同的用户友好、直观的 DTX 界面，简化复杂的外部串扰链路验证
- 是唯一一个能够识别同一线束中因链路间串扰而造成的问题电缆的解决方案
- 是唯一一个完全符合行业标准的解决方案
- DTX 10 千兆铜缆套件与 DTX-1800 配合使用，完全遵照业界的500MHz 标准对10千兆电缆性能和外部串扰（ANEXT 和 AFEXT）进行测量，因此是一项不可多得的、真正面向未来的投资。
DTX 10 千兆套件
DTX-1800 外部串扰分析套件包括：两个 DTX-AXTLK1 通信?？?、Windows 版 DTX AxTalk Analyzer™ 软件、两个
6A 类/EA 级永久链路适配器（DTX-PLA002S）、针对外部串扰测量优化过的两个通道适配器、500 MHz (DTX-CHA001AS)、两个链路端接器（DTX-AXTERM）和两个 RJ45 到 RJ45 耦合器。
本套件中的所有工具都单独装在一个便携包内。
如果您想要详细了解 10GBASE-T 标准的开发，包括布线类型概览、设计和安装的最佳实践以及外部串扰的技术要点，请下载我们的白皮书，题为《基于双绞线的10 千兆/秒以太网的测试难点》。
DTX CableAnalyzer — 一个增长的平台
它是唯一一个能够完全认证铜缆和光纤布线的电缆测试仪。只有 DTX 平台才能为基本（第 1 级）光纤认证和高级（第 2 级）光纤认证分别提供板载光纤?？楹?DTX Compact OTDR ?？?。
我们开发的 DTX 光纤?？楹?DTX Compact OTDR 拥有独一无二的技术和易于使用的界面，可缩短测试时间。使用我们的光纤?？?，您可以在更短的时间内测试更多的光纤，这样不但降低了测试成本，也节约了您的工作时间。DTX Compact OTDR 具有无可比拟的易用性、对安装者友好的丰富功能以及与 DTX CableAnalyzer 相似的用户界面，可加速高级光纤认证及故障排除过程。随着时间的推移，所节约的时间将相当可观 – 平均每个承包商每年节约的时间达数百小时。
提供完整光纤认证

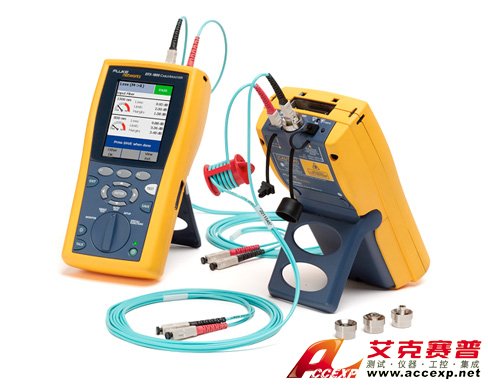

基本（第 1 级）光纤认证。 DTX 光纤?？樘峁┗荆ǖ? 级）光纤认证解决方案 –损耗、长度和极性测量。根据业界标准验证光纤链路性能。在多个波长上测量光损耗、测量光纤长度以及验证极性。您可以不可思议的速度对两根光纤的两个波长进行双向测试，而且无需交换主装置和远端装置，这是 Fluke Networks 独家提供的功能?？苫セ皇褂玫慕油肥逝淦髟市聿慰己筒馐粤酉呗?，如果该连接满足大多数 SFF（小型）光纤接头的 TIA/ISO 标准。
竞争厂商的光纤适配器每次自动测试时仅能测量长度和两种损耗的测量值，与之不同的是，DTX 是唯一能够在每次自动测试时测量长度和四种损耗测量值（所有这些均在大约12秒内完成）的光纤测试解决方案。有了 DTX 光纤?？?，光纤测试速度可较竞争厂商提高五倍。
高级（第 2 级）光纤认证。 DTX Compact OTDR 提供高级（第 2 级）光纤认证。它拍摄并跟踪分析多模和单模光纤，以检查链路中的每个连接器和接头，确保其符合指定的规格和预期安装质量。
DTX Compact OTDR 以无与伦比的易用性让每位技术人员都成为光纤专家，自动 OTDR 设置、对事件和光纤链路的损耗限度、发射光纤补偿、自动事件分析和结果管理等全部通过 DTX CableAnalyzer 熟悉的用户界面进行操作。
一个平台，多种优势
DTX Compact OTDR ?？橥ü韵路矫娉浞痔逑植枷叱邪淘?DTX CableAnalyzer 设备方面的投资价值：
- 增加安装布线方面的营业收入，而无需增加安装人员
- 缩短技术人员的光纤测试学习曲线
- 使用一个工具便可执行基本（第 1 级）*光纤验证和高级（第 2 级）光纤验证
- 通过功能强大的单端 OTDR 加快故障排除速度
- 使用 LinkWare™ 结果管理软件提供铜缆和光纤综合报告*第 1 级认证需要单独的板载光纤?？?。
DTX Compact OTDR 规格
DTX Compact OTDR 工具包选件：
- DTX-1800-MSO 120
- DTX-QUAD-OTDR
- DTX-OTDR LL-KIT
- DTX-OTDR-KIT
- DTX-OTDR-QMOD
- 长度
- 传输延迟
- 电缆（输入）阻抗
- 随信号频率而变的插入损耗
电缆阻抗
电缆输入阻抗用于定性电缆是否是正确的同轴电缆类型，例如,它可将 75Ω电缆从用于上一代以太网系统的50Ω电缆或93Ω电缆区别开来。此外，测试仪对链路执行时域反射（TDR）测试，以确保电缆在阻抗特性上不会发生显著改变。阻抗异常将会导致严重的信号传输质量问题。
传输延迟
传输延迟测量信号从电缆链路一端到另一端所需的时间。电缆的 NVP 值是指电缆上的电气信号速度，它用于将传输延迟转换为链路的"电气长度"。如果 NVP 值的精度足够，则电气长度会接近于物理长度。
插入损耗
有了 DTX 同轴电缆测试适配器，DTX-1800 就可以在 1 到 900 MHzx 的频率范围内测量同轴电缆的插入损耗。DTX-1200 使用同轴电缆适配器，则可以在 1 到 350 MHz的频率范围内测量插入损耗。测试仪会存储扫描图，这些扫描图可以可以通过 LinkWare 软件上载并存储到 PC 中。
- 中心 TIA/ISO 插头
- 屏蔽 — 全球性解决方案
- 不受厂商约束
- 隐蔽式把手接扣
- 提供最终用户互用性保证
- 专为欧洲使用的隐蔽插座而设计
测试 110 类型 IDC 系统
注：

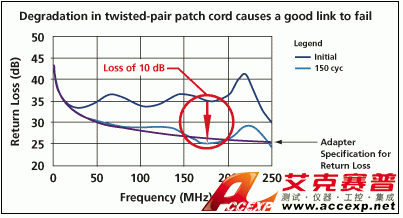

使用本表格中没有列出的 IDC 类型连接器的安装，需要使用适当的基本链路适配器，根据永久链路的技术指标来进行测试。Fluke Networks 可以提供的基本链路适配器可在 DSP-4000 系列产品页面中查找到。您也可向连接器硬件厂商咨询，以确保您的施工满足质保要求。为了确?？煽康幕夭ㄋ鸷牟馐越峁?，需要格外小心对待双绞线基本链路适配器的电缆。
- 验证网络服务可用性 — 判断电信出口是否有效、确定数据传输速率（10/100/1000 连接）、双工能力以及是否可向 PoE 供电。
- 检查链路利用率和错误状况– 查看受测链路的以太网利用率（以可用带宽的百分比表示）；确定广播流量以及出现网络错误的情况。
- 端口识别 — 采用交换机集线器指示灯闪烁；验证受测链路是否连接到了正确的端口，或找出已连接工作区出口的位置。
- 验证链路连通性（最高支持千兆以太网） — 使用 DHCP 服务器获取 IP 地址，以 10、100 或 1000 Mb/s 的速率轮询默认路由器或 DNS 服务器?；蛘咭部梢允侄峙?IP 地址来轮询网络设备。
- 验证 PoE — 验证连接到电源设备链路的可用性以及电压水平，以便为 VoIP、网络摄像头、无线局域网接入点等以太网应用提供电源。
- 使用我们的 LinkWare 软件，在一个综合报告中记录有线链路验证测试结果以及网络可用性与链路连通性测试结果。
- 排除链路故障 — 判断性能问题的根源是布线还是网络。
您也可以从我们的网站免费获得 LinkWare。当您完成工作后，即可将这个功能强大的应用程序交给客户，这样他们就能通过电子方式立即使用数据。您也可打印测试结果或将数据导出为 Adobe 的 PDF 文档。
LinkWare 的全面数据管理功能：
- 使用单一的软件管理铜缆和光缆测试结果，支持 Fluke Networks 的全线电缆测试仪
- 提供专业、定制的图形化报表，采用适合所有 Fluke Networks 线缆测试仪的通用格式
- 具有配置和打印符合 TIA 606-A 标准的文档的能力
- 新的拖放功能可以更方便地管理和组织多个项目
- 与主要的 CMS（线缆管理软件）应用程序兼容
- 借助广受全球用户喜爱的线缆测试管理软件 LinkWare 的简单用户界面和省时功能，提高工作效率
LinkWare 软件可以打印专业的图形化报表，并采用彩色图表来描述所测得的测试参数?？梢匝≡褚蛴〉牟问约巴夹蜗允镜乃承?。也可以用您公司的徽标定制报表。
新的 LinkWare Stats 选项提供您的整个线缆布置的图形分析
LinkWare 现在支持 LinkWare Stats 这一新型的自动化统计报告选项。该选件并不局限于“每页只显示一个链路”的报告，它允许您查看整个布线基础设施。LinkWare Stats 分析 LinkWare 测试结果数据并把数据转换成图表和图形，从而直观地展示布线设施的性能 — 此报告以压缩、图形化的格式（易于检验余量和不规则点）汇总了完整的布线基础设施信息。
看看 LinkWare Stats 能处理您的哪些数据 —每个 LinkWare 副本均提供了一份免费的演示版 LinkWare Stats。
