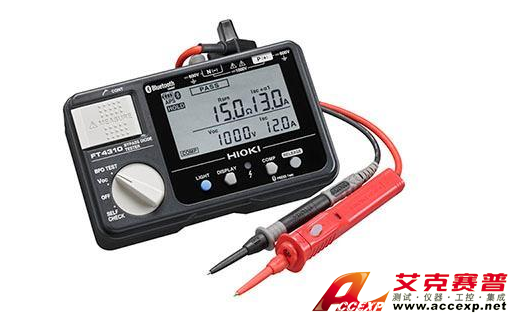

HIOKI FT4310旁路二极管测试仪
名称：其他仪器与工具
品牌：
型号：
简介： 使用FT4310可以不分昼夜以组串电池片为单位检测旁路二极管的开路/短路故障。这是一款世界首创的，手持式能够在日照状态下无需遮光就可进行旁路二极管开路故障检测的工具。和日本2016年4月修正的FIT（固定价格收购制度）修正案相关，日本...
申请服务
- 产品介绍
使用FT4310可以不分昼夜以组串电池片为单位检测旁路二极管的开路/短路故障。这是一款世界首创的，手持式能够在日照状态下无需遮光就可进行旁路二极管开路故障检测的工具。和日本2016年4月修正的FIT（固定价格收购制度）修正案相关，日本资源能源厅制定了“事业计划指定准则”。2016年末日本电机工业会和太阳能发电协会发布了“太阳能发电系统保养检查准则（民间版准则）”。这次将发售的FT4310完全符合这些行业标准。
※旁路二极管：并联在太阳能电池组件输出端两极的二极管。用于避免太阳能电池由于热斑效应而遭受破坏。
※电池组串：也叫太阳能电池板，将太阳能转换为电能，是太阳能发电系统中的核心部分。
商品开发的原因
旁路二极管除了可以避免由于光照组件所产生的能量被受遮蔽的组件所消耗而降低发电量，还能防止太阳能电池由于热斑效应而遭受破坏从而引起火灾等严重恶劣的不安全情况。由于没有可以在现场简单快速检测旁路二极管开路故障的办法，所以基本上不检查。这次为了更加安全的太阳能发电，我们开发了能够简单快速进行查找问题的便携式检测工具。
HIOKI FT4310旁路二极管测试仪主要用途:
•太阳能发电系统的维护管理
•太阳能发电系统的安装调试
HIOKI FT4310旁路二极管测试仪产品特点:
1.不光夜间，白天也无需遮光，以单组电池串为单位检测旁路二极管的开路故障
通过从系统中选出被测电池组，即使在白天也无需遮光直接从接线盒中就可测试包含旁路二极管在内的整个电池串回路，迅速查出异常故障点。
2.能测量整个电池组串回路的电阻
因为能测量整个电池组串的旁路二极管电阻，所以可以检测出旁路二极管的裂化（电阻变大）或连接件接触电阻变大的情况。
3.使用高精度直流电压计，检测组件失配损耗或旁路二极管的短路情况
若旁路二极管发生短路故障，太阳能电池部分则无法进行发电工作，此时输出电压会降低（大约10V）。通过高精度直流电压计，可以准确的测量到这个10V左右变化，并检测组件失配损耗或旁路二极管的短路情况。
※光伏组件：多块串联太阳能电池单元的集合，是太阳能发电系统运作的最小单位，旁路二极管并联。被称为“PV组件”
