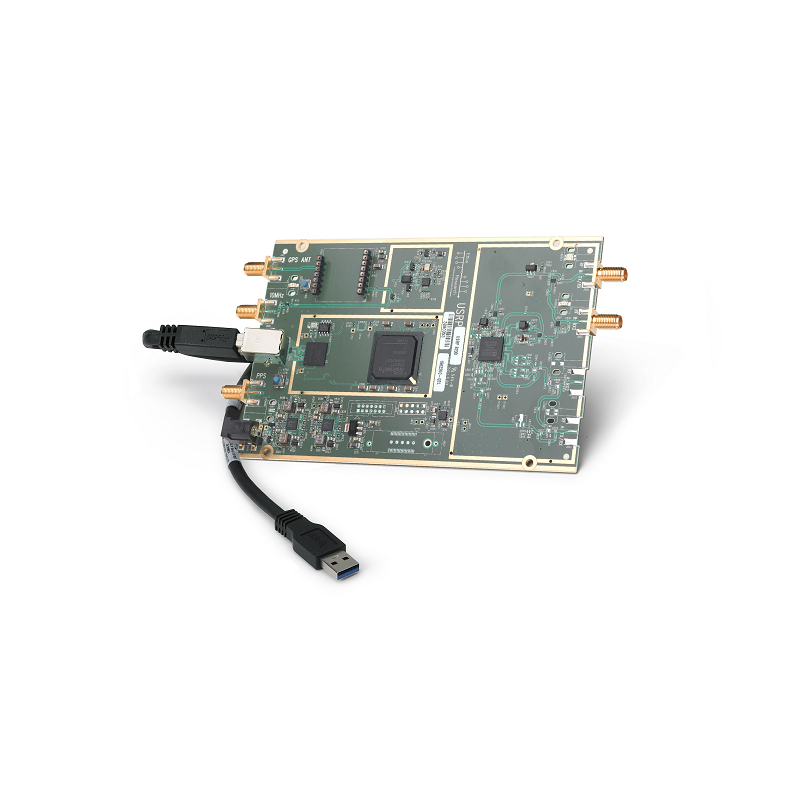

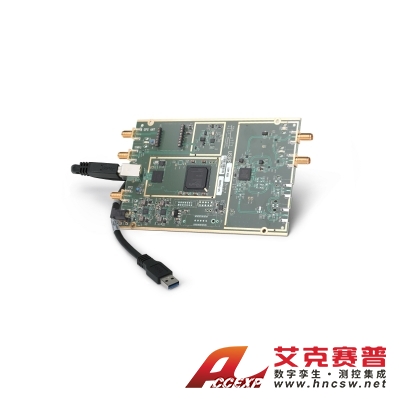

美国NI USRP B200（仅主板） 单通道收发器 （70 MHz - 6GHz）
名称：其他仪器与工具
品牌：
型号：
简介：概述USRP B200 提供完全集成的单板通用软件无线电外设平台，具有 70 MHz –6 GHz 的连续频率覆盖范围。 它专为低成本实验而设计，结合了提供高达 56MHz 实时带宽的完全集成的直接变频收发器、开放且可重新编程的 Spart...
申请服务
- 产品介绍
概述
USRP B200 提供完全集成的单板通用软件无线电外设平台，具有 70 MHz –6 GHz 的连续频率覆盖范围。 它专为低成本实验而设计，结合了提供高达 56MHz 实时带宽的完全集成的直接变频收发器、开放且可重新编程的 Spartan6 FPGA，以及快速方便的总线供电的 SuperSpeed USB 3.0 连接.对UHD（USRP硬件驱动程序）软件的全面支持使您可以立即开始使用GNU Radio进行开发，使用OpenBTS制作自己的GSM基站原型，并将代码从B200无缝过渡到更高性能的工业就绪USRP平台。外壳附件套件允许绿色 PCB 设备（修订版 6 或更高版本）的用户组装?；じ滞饪?。
低成本特别提款权试验
在广泛的应用中试验 USRP B200，包括：FM 和电视广播、蜂窝网络、GPS、WiFi、ISM 等。用户可以立即在 GNURadio 中开始原型设计，并参与开源 SDR 社区。USRP 硬件驱动程序? （UHD） 软件的全面支持允许从现有设计中无缝重用代码，与 HDSDR 和 OpenBTS 等开源应用程序兼容，以及升级到行业就绪型 USRP 系统的路径，以满足应用要求。
B210 系统架构
USRP B200 上的集成射频前端采用新型 ADI AD9364 设计，AD9364 是一款单芯片直接变频收发器和数字基带处理器，能够传输高达 56 MHz 的实时射频带宽。B200采用AD9364的一个信号链，允许其由总线供电，并降低了软件和硬件设计的复杂性。AD9364的板载信号处理和控制由Spartan6 XC6SLX75 FPGA执行，该FPGA使用超高速USB 3.0连接到主机PC。USRP B200 实时系统吞吐量基准为 61.44MS/s 正交，为主机 PC 提供完整的 56 MHz 瞬时射频带宽，以便使用 GNURadio SDR 设计环境进行额外处理。
特征
首款完全集成的USRP器件，具有70 MHz –6 GHz的连续射频覆盖范围
全双工操作，实时带宽高达 56 MHz（正交 61.44MS/s）
使用 SuperSpeed USB 3.0 实现快速便捷的总线供电连接
GNURadio 和 OpenBTS 通过开源 USRP 硬件驱动程序? （UHD） 提供支持
开放且可重新配置的 Spartan 6 XC6SLX75 FPGA，采用免费的 Xilinx 工具（适用于高级用户）
ADI公司AD9364 RFIC的早期原型设计平台，这是一款具有混合信号基带的全集成直接变频收发器
钢制外壳附件套件可用于绿色 PCB 设备

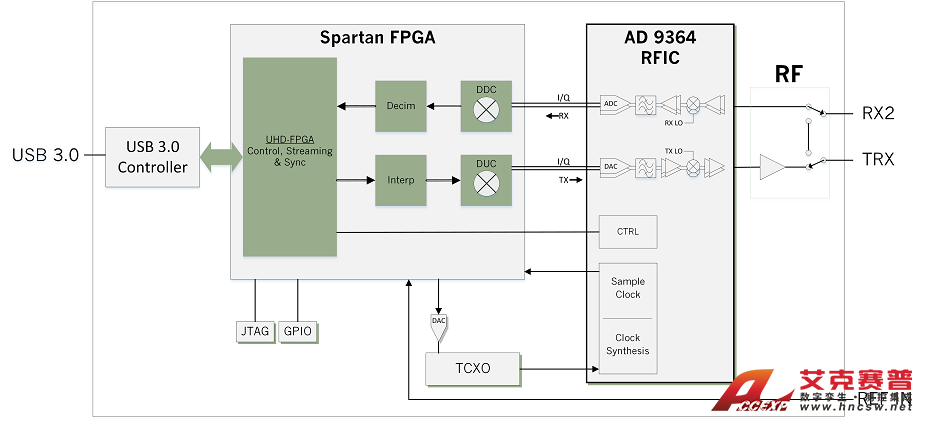

方框图
