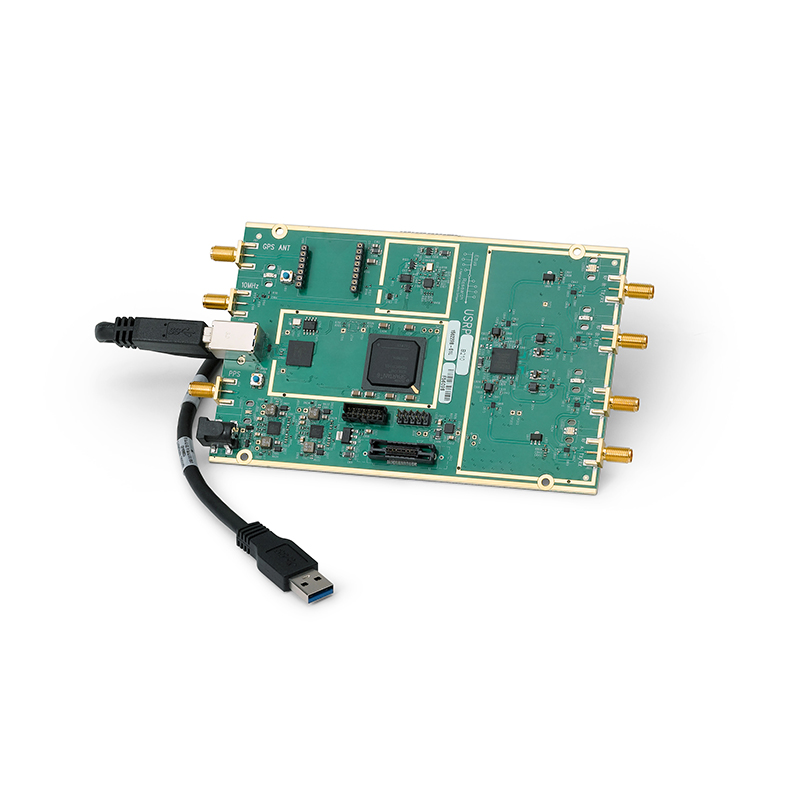

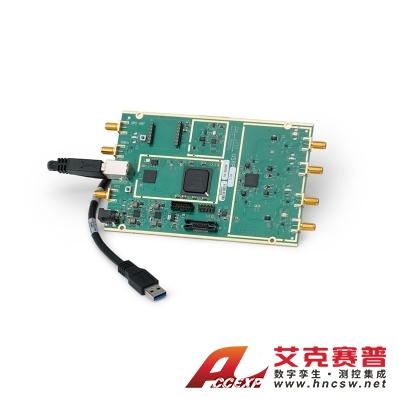

美国NI USRP B210（仅主板） 双通道收发器 （70 MHz - 6GHz）
名称：其他仪器与工具
品牌：
型号：
简介：概述USRP B210 提供完全集成的单板通用软件无线电外设 （USRP?） 平台，连续频率覆盖范围为 70 MHz – 6 GHz。 它专为低成本实验而设计，集成了提供高达 56MHz 实时带宽的 RFIC 直接变频收发器 AD9361、...
申请服务
- 产品介绍
概述
USRP B210 提供完全集成的单板通用软件无线电外设 （USRP?） 平台，连续频率覆盖范围为 70 MHz – 6 GHz。 它专为低成本实验而设计，集成了提供高达 56MHz 实时带宽的 RFIC 直接变频收发器 AD9361、开放且可重新编程的 Spartan6 FPGA 以及快速 SuperSpeed USB 3.0 连接具有方便的总线电源。对 USRP 硬件驱动程序? （UHD） 软件的全面支持允许您立即开始使用 GNU Radio 进行开发，使用 OpenBTS 制作您自己的 GSM 基站原型，并将代码从 USRP B210 无缝过渡到更高性能、行业就绪的 USRP 平台。绿色 PCB 设备（修订版 6 或更高版本）的用户可以使用外壳附件套件来组装?；じ滞饪?。
低成本特别提款权试验
在广泛的应用中使用 USRP B210 进行试验，包括：FM 和电视广播、蜂窝网络、GPS、WiFi、ISM 等。用户可以立即在 GNURadio 中开始原型设计，并参与开源 SDR 社区。UHD 软件的全面支持允许从现有设计中无缝重用代码，与 HDSDR 和 OpenBTS 等开源应用程序兼容，以及升级到行业就绪型 USRP 系统的途径，以满足应用需求。
B210 系统架构
USRP B210 上的集成射频前端采用新型 Analog Devices AD9361 设计，这是一款单芯片直接变频收发器，能够传输高达 56 MHz 的实时射频带宽。B210使用AD9361的两个信号链，提供相干MIMO功能。AD9361的板载信号处理和控制由Spartan6 XC6SLX150 FPGA执行，该FPGA使用SuperSpeed USB 3.0连接到主机PC。USRP B210 实时吞吐量以 61.44MS/s 正交为基准，为主机 PC 提供完整的 56 MHz 瞬时射频带宽，以便使用 GNU Radio 或使用 UHD API 的应用程序进行额外处理。有关各种 SISO 和 MIMO 配置中的详细吞吐量功能，请参阅 USRP B200/B210 基准测试表。
特征
首款完全集成的双通道USRP器件，具有70 MHz至6 GHz的连续射频覆盖范围
全双工，MIMO（2 Tx 和 2 Rx）操作，实时带宽高达 56 MHz（61.44MS/s 正交）
快速便捷的超高速 USB 3.0 连接
GNURadio 和 OpenBTS 通过开源 USRP 硬件驱动程序? （UHD） 提供支持
开放且可重新配置的 Spartan 6 XC6SLX150 FPGA（适用于高级用户）
ADI公司AD9361 RFIC的早期原型设计平台，这是一款具有混合信号基带的完全集成的直接变频收发器
钢制外壳附件套件可用于绿色 PCB 设备
