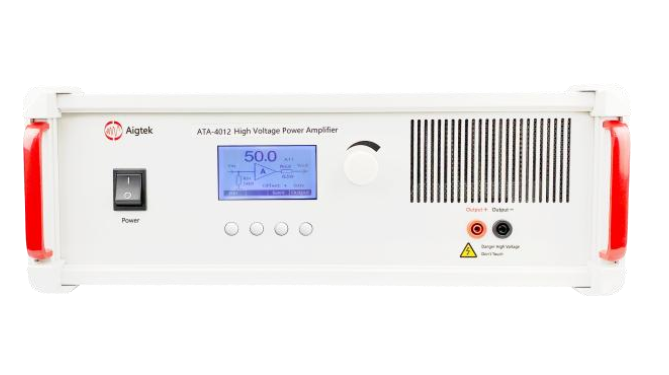

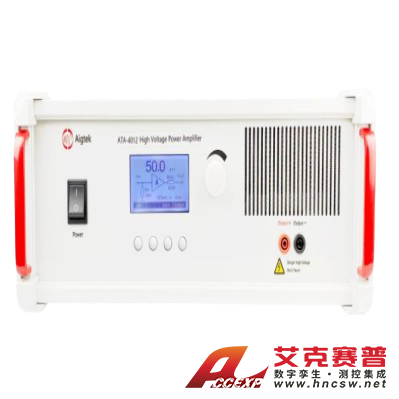

安泰 ATA-4000系列高压功率放大器
名称：其他仪器与工具
品牌：
型号：
简介：ATA-4000系列是一款理想的可放大交、直流信号的高压功率放大器。最大输出310Vp-p (±155Vp)电压，452Wp功率，可以驱动高压功率型负载。电压增益，直流偏置数控精细可调，为客户提供了丰富的测试选择。技术参数最大带宽（-3dB...
申请服务
- 产品介绍
ATA-4000系列是一款理想的可放大交、直流信号的高压功率放大器。最大输出310Vp-p (±155Vp)电压，452Wp功率，可以驱动高压功率型负载。电压增益，直流偏置数控精细可调，为客户提供了丰富的测试选择。
技术参数
最大带宽（-3dB）DC~3MHz
输出电压高达310Vp-p (±155Vp)
最大输出电流4Arms
|
ATA-4011 |
ATA-4012 |
ATA-4014 |
|
|
输出形式 |
单端输出 |
单端输出 |
单端输出 |
|
带宽（-3dB） |
DC~1MHz |
DC~1MHz |
DC~1MHz |
|
最大输出电压 |
160Vp-p（±80Vp） |
160Vp-p（±80Vp） |
160Vp-p（±80Vp） |
|
最大输出电流 |
0.5Ap（DC~50Hz） |
1Ap（DC~50Hz） |
2Ap（DC~50Hz） |
|
1.41Ap，1Arms（>50Hz） |
2.82Ap，2Arms（>50Hz） |
5.65Ap，4Arms（>50Hz） |
|
|
最大输出功率 |
112.8Wp |
225.6Wp |
452Wp |
|
保险丝 |
5A/250V |
8A/250V |
8A/250V |
|
电压增益 |
x0~50（0.1 step/1 step） |
x0~50（0.1 step/1 step） |
x0~50（0.1 step/1 step） |
|
负载RL上限 |
≥159Ω（DC~50Hz） |
≥79.5Ω（DC~50Hz） |
≥39.75Ω（DC~50Hz） |
|
≥55.7Ω（>50Hz） |
≥27.9Ω（>50Hz） |
≥13.91Ω（>50Hz） |
|
|
输出阻抗 |
1Ω+2μH |
0.5Ω+1.2μH |
0.25Ω+0.6μH |
|
压摆率 |
≥356V/μs |
≥356V/μs |
≥356V/μs |
|
直流偏置 |
±75V(0.1V step) |
±75V(0.1V step) |
±75V(0.1V step) |
|
输入电阻 |
50Ω / 5kΩ |
||
|
输入幅度 |
0~10Vp-pMAX |
||
|
输出电压误差 |
≤±3%FS@1kHz |
||
|
电压监测 |
100:1（±5%） |
||
|
谐波失真（THD） |
≤0.1%@1kHz，100Vp-p |
||
|
输出电压零点漂移 |
≤±0.1V |
||
|
信噪比 |
≥80dB |
||
|
输出接口 |
4mm香蕉插座 |
||
|
?；?/span> |
过流?；?/span> |
||
|
信号地 |
与机壳、电源线地相连 |
||
|
供电电压 |
AC220V±10%，50Hz |
||
|
工作温度 |
0℃~45℃ |
||
|
储存温度 |
-20℃~50℃ |
||
|
工作湿度 |
≤80%RH，无冷凝 |
||
|
尺寸（宽*高*深） |
440*163*470mm |
440*163*470mm |
440*163*470mm |
