MTS SHT5305微机控制电液伺服万能试验机
名称：试验机
品牌：
型号：
简介：该试验机主要用于金属材料的拉伸，可实现等速率加荷、等速率变形、等速率位移等试验，并可在一次试验中实现力、变形、位移三段控制，各控制之间可平滑转换。 MTS SHT5305微机控制电液伺服万能试验机产品详情: SHT5305型微机控制电液伺服...
申请服务
- 产品介绍
该试验机主要用于金属材料的拉伸，可实现等速率加荷、等速率变形、等速率位移等试验，并可在一次试验中实现力、变形、位移三段控制，各控制之间可平滑转换。

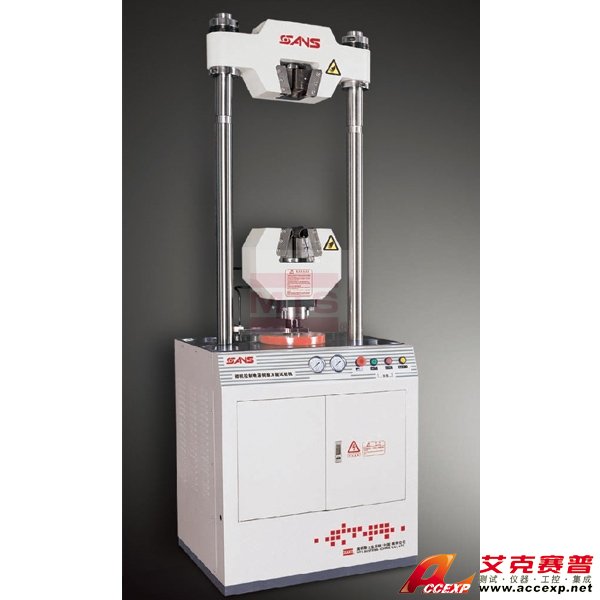

SHT5305型微机控制电液伺服试验机采用单空间油缸下置式结构。采用双向油缸，在一个空间内实现拉压双向控制。适用于拉伸为主的试验场合。
整机试验空间无间隙刚性结构，直接利用活塞的升降调整试验空间，操作方便、高效。由电气控制器、伺服阀、负荷传感器、位移传感器、引伸计与计算机共同组成的闭环伺服控制系统，可自动精确地控制试验过程，并自动测量试验力、位移、变形等试验参数。
该试验机主要用于金属材料的拉伸，可实现等速率加荷、等速率变形、等速率位移等试验，并可在一次试验中实现力、变形、位移三段控制，各控制之间可平滑转换。
1：金属拉伸试验：满足GB/T 228.1-2010金属拉伸试验规定要求。
2：电气系统具有力控制、变形控制和位移控制三种控制方式，在试验过程中三种控制方式可以按照设定程序平滑切换。
3：软件可以自动求取ReH (上屈服强度)、ReL(下屈服强度)、Rp0.2(规定非比例延伸强度)、Rt0.5(规定总延伸强度)、Rm(抗拉强度)、E(弹性模量)等参数。
4：可满足用户特殊试验要求（必要时另外配置相关夹具、变形测量装置）。
5：可实现等速率加载试验、等速率位移试验、等速率变形试验、试验力保持试验。
MTS SHT5305微机控制电液伺服万能试验机设备标准技术参数：
| 最大试验力 | 30kN |
| 试验机级别 | 1（0.5）级 |
| 试验力测量范围 | 1%-100%FS |
| 立柱数 | 2柱 |
| 试验力分辨力 | 满量程的1/300000 |
| （全量程只有一个分辨力，不分档，没有量程切换冲突） | |
| 试验力示值相对误差 | ±1%(±0.5%) |
| 位移测量分辨力 | 0.013mm |
| 位移示值相对误差 | ±1%(±0.5%) |
| 变形示值相对误差 | ±1%(±0.5%) |
| 加荷速率范围 | 0.02%—2%FS/s |
| 拉伸夹头间最大距离 | 550mm |
| 两立柱净距离 | 500mm |
| 活塞最大行程 | 350mm |
| 活塞移动最大速度 | 160mm/min |
| 主机外形尺寸 | 830x660x2250mm |
| 主机重量 | 1500kg |
| 总功率 | 1.8kW（380V）+1.5kW（220V） |
| 电源 | 三相五线制，50Hz |
