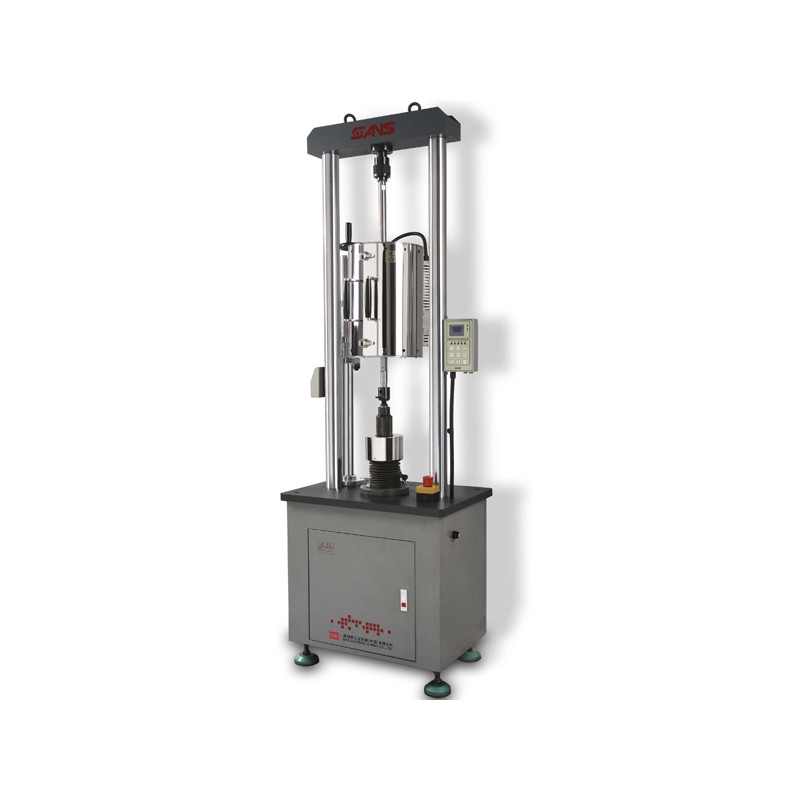

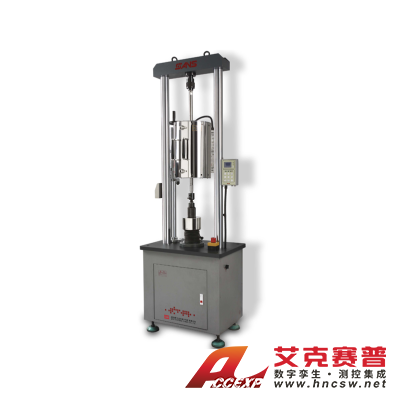

MTS美特斯 GWT2504、GWT2105 GWT系列高溫蠕變持久強度試驗機
名稱：其他儀器與工具
品牌：
型號：
簡介：高溫蠕變持久強度試驗機不是傳統意義上的單臺機器，而是個系統，由多臺試驗機和控制系統及數據處理系統組成。系統內的試驗機可由各種型號的機器組成。計算機不僅是處理數據打印報告的工具，而且參與控制。通訊網絡連接應用485總線方式，具有通訊距離遠，可...
- 產品介紹
高溫蠕變持久強度試驗機不是傳統意義上的單臺機器，而是個系統，由多臺試驗機和控制系統及數據處理系統組成。系統內的試驗機可由各種型號的機器組成。計算機不僅是處理數據打印報告的工具，而且參與控制。通訊網絡連接應用485總線方式，具有通訊距離遠，可靠性高，抗干擾能力強的特點。
高溫蠕變持久強度試驗機分為GWT1系列的杠桿式高溫蠕變持久強度試驗機和GWT2系列的電子式高溫蠕變持久強度試驗機。
命名特征：
蠕變持久強度試驗機命名規則如下所示：
1：杠桿式主要有以下4種規格：
GWT1304——30kN杠桿式高溫蠕變持久強度試驗機（杠桿級數：Ⅰ級）
GWT1504——50kN杠桿式高溫蠕變持久強度試驗機（杠桿級數：Ⅰ級）
GWT1804——80kN杠桿式高溫蠕變持久強度試驗機（杠桿級數：Ⅱ級）
GWT1105——100kN杠桿式高溫蠕變持久強度試驗機（杠桿級數：Ⅱ級）
2：電子式主要有以下3種規格：
GWT2304——30kN電子式高溫蠕變持久強度試驗機
GWT2504——50kN電子式高溫蠕變持久強度試驗機
GWT2105——100kN電子式高溫蠕變持久強度試驗機
主要功能：
用于各種金屬及合金在一定的溫度和恒定的拉伸負荷作用下，測量金屬材料的蠕變性能和持久性能。
主要特點：
1：通訊網絡連接采用485總線方式，具有通訊距離遠，可靠性高，抗干擾能力強的特點。
2：GWT2系列采用伺服電機加荷,避免了砝碼機械式加荷復雜的問題。電氣控制為基于DSP平臺的DCS-300全數字測控系統，力控或位移控制,加荷精度高,力值準。
3：采用全數字式交流伺服器及高精度，高響應頻率的交流伺服電機，具有頻率響應快、定位精度高的特點。
4：傳感器采用進口傳感器,精度高,可靠性好,穩定性高。
5：下夾具采用同步齒形帶和滾珠絲杠副傳動，保證傳動系統效率高，精度高, 傳動平穩,少維護。
6：蠕變變形測量系統采用進口海德漢光柵尺，線性度好，分辨力高，抗干擾能力強，長期工作穩定。
7：具有目前國內獨有的本地顯示調節功能，極大的方便了蠕變試驗時的同軸度調節操作，可大大降低試驗的勞動強度。方便主機處的觀察操作。
8：具有手動加、卸賀調節功能，意外停電時能有效地保護機器特別是負荷傳感器。
9：具有完善的安全措施，軟、硬件具備過載自動停機保護功能，試驗力超過機器最大試驗力的10%時，機器保護停機。
10：高溫爐采用目前世界上最先進的全纖維真空壓制爐膛，具有節能、美觀、使用壽命長和安裝維修方便的特點；多臺設備時的溫度控制采用集中溫度控制系統，整個系統采用人工智能控制，與計算機和設備通過系統網絡連成一個整體，具有控溫精度高，性能穩定可靠等優點。
11：高溫拉桿和引伸導桿采用高溫合金制作，具有耐高溫，精度高，使用壽命長等特點。蠕變測量系統采用引伸導桿引到爐外進行測量。
12：軟件系統采用本公司自主研發的Powertest蠕變持久專用試驗軟件，可同時控制多臺試驗機，軟件主要具有以下一些主要功能: 接收輸入的初始指令，實現試驗參數的設定；監測升溫過程，記錄溫度變化并警示； 采集試驗數據，繪制試驗曲線； 自動記錄并保存數據, 可對試驗數據的歷史資料進行查詢等。
滿足標準：
1.制造標準：Q/SANS 006-2004 《杠桿式高溫蠕變、持久強度試驗機》
2.檢驗標準：JJG276-88《高溫蠕變、持久強度試驗機》
3.試驗方法：GB/T2039-1997《金屬拉伸蠕變及持久試驗方法》
4.HB5151-1996《金屬高溫拉伸蠕變試驗方法》
5.HB5150-1996《金屬高溫拉伸持久試驗方法》
應用行業：
計量質檢；航空航天；冶金鋼鐵；機械制造；電子電器；汽車生產；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；其它行業。
原裝配置：
拉伸夾具一套（用于棒材螺紋試樣φ10(M16)；使用溫度300-1000℃）；
蠕變引伸機構一套（用于棒材螺紋試樣φ10(M16)；使用溫度300-1000℃）
可拓展配置：
拉伸夾具一套（用于棒材螺紋試樣φ5(M12)；使用溫度300-1000℃）；
拉伸夾具一套（用于板材試樣δ1～3mm；使用溫度300-1000℃）；
蠕變引伸機構一套（用于棒材螺紋試樣φ5(M12)；使用溫度300-1000℃）
蠕變引伸機構一套（用于板材試樣δ1～3mm；使用溫度300-1000℃）
技術參數：
GWT1000系列
型 號 | GWT1304 | GWT1504 | GWT1804 | GWT1105 | ||
主機參數 | 最大試驗力 | 30kN | 50kN | 80kN | 100kN | |
試驗機級別 | Ⅰ級 | |||||
試驗力測量范圍 | 0.6kN～30kN | 0.75kN～50kN | 1.0kN～80kN | 1.0kN～100kN | ||
試驗力示值相對誤差 | 示值的±1%以內 | |||||
上下夾頭偏心率 | ≤10％ | |||||
最小砝碼力值 | 1N | |||||
杠桿比 | 1:40 | 1:50 | 1:100 | |||
杠桿級數 | 1 級 | 2 級 | ||||
杠桿偏移量（自動調平范圍） | ±0.15mm | ±0.12mm | ±0.13mm | ±0.14mm | ||
下拉桿移動速度 | 慢速（自動調平） 2.5mm/min | |||||
快速 50 mm/min | ||||||
調平電機功率 | 370W | 550W | 1.1kW | |||
加載電機功率 | 100W | |||||
下拉桿行程 | 200mm | |||||
電源 | 380V±10% | |||||
高 溫 爐 | 高溫爐形式 | 三段對開式大氣爐 | ||||
工作溫度范圍 | 300～1100℃ | |||||
均溫帶長度 | 150mm | |||||
爐膛尺寸 | φ110×350mm | |||||
外型尺寸 | φ310×450mm | |||||
加熱功率 | 3Kw | |||||
電源 | 380V±10% | |||||
溫度波動 | 300～600℃ | ±2℃ | ||||
600～900℃ | ±3℃ | |||||
900～1100℃ | ±4℃ | |||||
溫度梯度 | 300～600℃ | 2℃ | ||||
600～900℃ | 3℃ | |||||
900～1100℃ | 4℃ | |||||
蠕變測量 | 引伸板最高使用溫度 | 1000℃ | ||||
變形測量范圍 | 0～10mm | |||||
變形示值誤差 | ≤0.5％FS | |||||
變形分辨力 | 0.001mm | |||||
GWT2000系列
<td型 號 | GWT2304 | GWT2504 | GWT2105 | |
主機參數 | 最大試驗力 | 30kN | 50kN | 100kN |
試驗機級別 | 0.5級 | |||
試驗力測量范圍 | 0.4%～100%FS | |||
試驗力示值相對誤差 | ≤0.5％ | |||
試驗力分辨力 | 最大試驗力的1/600000（全程分辨力不變） | |||
上下夾頭偏心率 | ≤10％ | |||
最大加荷速率 | 2500N/s | 3000N/s | 4000N/s | |
下拉桿移動速度 | 0.05～100mm/min | |||
伺服電機功率 | 750W | 850W | 2Kw | |
下拉桿行程 | 200mm | |||
電源 | 220V±10% | 380V±10% | ||
高 溫 爐 | 高溫爐形式 | 三段對開式大氣爐 | ||
工作溫度范圍 | 300～1100℃ | |||
均溫帶長度 | 150mm | |||
爐膛尺寸 | φ110×350mm | |||
外型尺寸 | φ310×450mm | |||
加熱功率 | 3Kw | |||
電源 | 380V±10% | |||
溫度波動 | 300～600℃ | ±2℃ | ||
600～900℃ | ±3℃ | |||
900～1100℃ | ±4℃ | |||
溫度梯度 | 300～600℃ | 2℃ | ||
600～900℃ | 3℃ | |||
900～1100℃ | 4℃ | |||
蠕變測量 | 引伸板最高使用溫度 | 1000℃ | ||
變形測量范圍 | 0～10mm | |||
變形示值誤差 | ≤0.5％FS | |||
