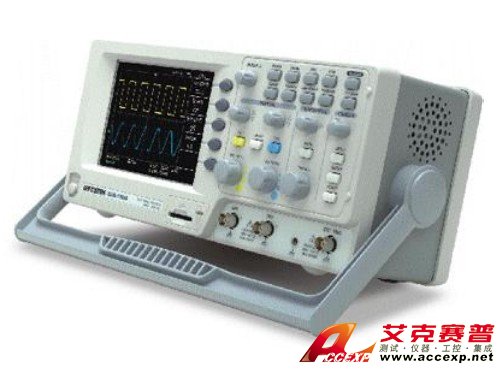

固纬GDS-1062 60MHz数字存储示波器
名称：示波器
品牌：
型号：
简介：固纬GDS-1062 60MHz数字存储示波器是一款带宽为60 MHz的数字示波器。固纬GDS-1062 60MHz数字存储示波器的特点： 60 MHz 带宽 2 输入通道
申请服务
- 产品介绍
固纬 GDS1062数字储存示波器是一款带宽为60 MHz的数字示波器。
GDS1062数字储存示波器的特点：
60 MHz 带宽
2 输入通道
250MSa/s 实时采样率和 25GSa/s 等效采样率
4k存储深度/CH
最快10ns的峰值侦测
15组的面板设定和波形存储/调出
5.6" TFT 真彩显示
19 组自动测量
时基数: 1nS ~ 10nS/div
USB 接口
数学运算 - 加, 减, FFT
6-位实时频率计数器
GDS-1062 60MHz数字存储示波器规格
垂直系统
通道数 2
带宽 DC ~ 60MHz (-3dB)
上升时间 <约14ns
灵敏度 2mV/div ~ 5V/div (1-2-5 步进)
精确度
±(3% x |读出数值|+0.1 div + 1mV)
输入耦合 AC, DC & 接地
输入阻抗
1M±2%, ~16pF
极性 正向 ，反向
最大输入
300V (DC+AC peak), CATII
波形信号处理 + , - , FFT
偏移范围
2mV/div ~ 50mV/div : ±0.4V
100mV/div ~ 500mV/div : ±4V
1V/div ~ 5V/div : ±40V
带宽限制 20MHz (-3dB)
触发系统
触发源 CH1 , CH2 ,线性 , 外部触发
触发模式
自动, 普通, 单次, TV, 边沿, 脉冲宽度
触发耦合 AC , DC , 低频抑制 , 高频抑制 , 噪声抑制
灵敏度 DC ~ 25MHz : 约 0.5div 或 5mV
外部触发
范围 ±15V
灵敏度 DC ~ 30MHz : ~ 50mV ; 30M ~ 60MHz : ~100mV
输入阻抗 1MΩ±2% , ~ 16pF
最大输入 300V (DC AC peak) , CATII
水平系统
扫描范围 1ns/div ~ 10s/div (1-2-5 步进); 滚动模式 : 250ms/div ~ 10s/div
显示模式 主时基, 窗口, 窗口放大, 滚动, X-Y
准确度误差 ±0.01%
前置触发 最大10 div
后置触发 1000 div
X-Y 模式
X-轴输入 通道 1
Y-轴输入
通道 2
相位移 ±3° 在 100kHz
信号获取系统
实时采样率 最大250MSa/s
等效采样率 最大25GSa/s
垂直分辨率 8 位
记录长度 最大4K 点
获取模式
采样, 峰值侦测, 平均
峰值测量
10ns (500ns/div ~ 10s/div)
平均次数
2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游标及测量系统
电压测量 Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot
时间测量 频率, 周期, 上升时间 ,下降时间, 正脉宽，负脉宽, 占空比
游标测量 ΔV
ΔT
自动计数
分辨率: 6 位
精确度: ±2%
信号源:除视频触发模式下，所有可用触发源
控制面板功能
自动设定 自动调整垂直系统，水平系统，触发电平
存储 高达15组测量条件
波形存储
15 组波形
显示系统
TFT LCD 5.6 英寸
显示分辨率
234 x 320 点
显示格线
8 x 10 格
显示亮度
可调整
接口
USB 接口 USB1.1 & 2.0 全速兼容 (打印机和FLASH盘不支持)
SD 卡插槽 图像 (BMP), 波形数据 (CSV), 和设置 (SET)
电源
线性电压范围
AC 100V ~ 240V , 48Hz ~ 63Hz , 自适应
其他功能
多国语言菜单 有
在线帮助 有
GDS-1062 60MHz数字存储示波器的附件： 用户手册 x 1 电源线 x 1 GTP-060A-2 探棒(10:1/1:1) x 2 尺寸和重量 310(W) x 142(H) x 140(D)mm 约 2.5kg
