泰克MSO3012 DOP3012 2通100MHz混合信号数字示波器主要性能指标
500, 300, 100 MHz 带宽型号
2 通道和4 通道型号
16 条数字通道(MSO 系列)
所有通道上2.5 GS/s 的采样率
所有通道上5 M 点的记录长度
>50,000 wfm/s 的最大波形捕获速率
成套高级触发
简便易用功能

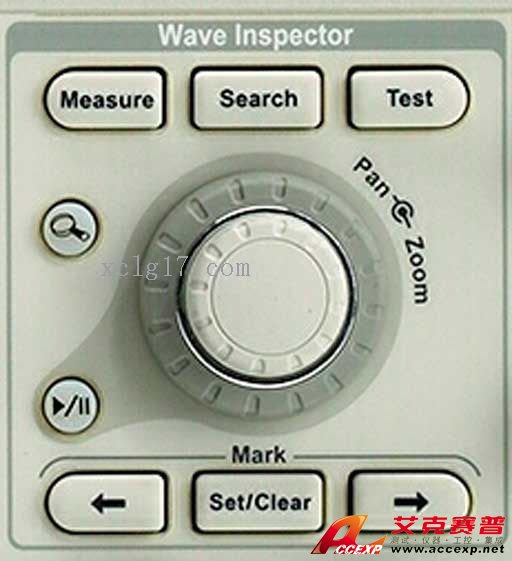

Wave Inspector® 控制功能，轻松导航和自动搜索波形数据
29 种自动测量FFT 分析，简化波形分析
TekVPI® 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
9 英寸(229 mm) WVGA 宽屏彩色显示器
体积小，重量轻- 仅厚5.8 英寸(147mm)，仅重9 磅(4 公斤)
连接能力
前面板和后面板上的USB 2.0主机端口，迅速简便地存储数据、进行打印及连接USB 键盘
后面板上的USB 2.0 设备端口，简便地连接PC 或直接打印兼容PictBridge® 的打印机
集成10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上
选配串行触发和分析功能
I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项
混合信号设计和分析(MSO 系列)
并行自动触发、解码和搜索功能
多通道建立时间和保持时间触发
MagniVuTM高速采集技术，在数字通道上提供了121.2 ps的精细定时分辨率
选配应用支持
电源分析
HDTV 和自定义视频分析
技术特性：
特点
垂直系统模拟通道
| 垂直系统 |
MSO3012 DPO3012 |
MSO3014 DPO3014 |
MSO3032 DPO3032 |
MSO3034 DPO3034 |
MSO3054 DPO3054 |
|---|---|---|---|---|---|
| 输入通道数量 | 2 | 4 | 2 | 4 | 4 |
| 模拟带宽(-3dB) | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz |
|
计算的上升时间 5 mV/div (典型值) |
3.5 ns | 3.5 ns | 1.17 ns | 1.17 ns | 700 ps |
| 硬件带宽极限 | 20 MHz | 20 MHz, 150 MHz | |||
| 输入耦合 | AC, DC, GND | ||||
| 输入阻抗 | 1 MΩ ±1%, 75 Ω ±1%, 50 Ω ±1% | ||||
| 输入灵敏度范围, 1 MΩ | 1 mV/div to 10 V/div | ||||
| 输入灵敏度范围, 75Ω, 50Ω | 1 mV/div to 1 V/div | ||||
| 垂直分辨率 | 8位(采用Hi-Res 时11 位) | ||||
| 最大输入电压, 1 MΩ | 300 VRMS, 峰值≤± 450 V | ||||
| 最大输入电压, 75Ω, 50Ω | 5 VRMS, 峰值≤± 20 V | ||||
| DC 增益精度 | 对5 mV/div 及以上设置为± 1.5% 对2 mV/div 设置为± 2.0% 对1 mV/div 设置为± 2.5% |
||||
|
通道到通道隔离度 (任何两条垂直标度相等的通道) |
在≤ 100 MHz 时≥ 100:1, > 100 MHz 到额定带宽时≥ 30:1 | ||||
偏置范围
| 范围 | 1 MΩ | 50 Ω, 75 Ω |
|---|---|---|
| 1 mV/div to 99.5 mV/div | ±1 V | ±1 V |
| 100 mV/div to 995 mV/div | ±10 V | ±5 V |
| 1 V/div | ±100 V | ±5 V |
| 1.01 V/div to 10 V/div | ±100 V | NA |
垂直系统数字通道
| 特点 | 所有MSO3000 型号 |
|---|---|
| 输入通道数量 | 16 条数字通道(D15 到D0) |
| 门限 | 每套8 条通道单独设置门限 |
| 门限选择 | TTL, CMOS, ECL, PECL, 用户自定义 |
| 用户自定义门限范围 | -15 V 到+25 V |
| 最大输入电压 | -20 V 到+30 V |
| 门限精度 | ±(100 mV +3% 的门限设置) |
| 最大输入动态范围 | 50 Vpk-pk (取决于门限设置) |
| 最大电压摆幅 | 500 mVpk-pk |
| 输入阻抗 | 101 kΩ |
| 探头负荷 | 8 pF |
| 垂直分辨率 | 1 位 |
水平系统模拟通道
| 特点 | 所有MSO3000 型号 所有DPO3000 型号 |
|---|---|
| 最大采样率(所有通道) | 2.5 GS/s |
| 最大记录长度(所有通道) | 5 M点 |
| 在最高采样率时捕获的最大时长(所有通道) | 2 ms |
| 时基范围 (S/div) | 1 ns - 1000 s |
| 时基延迟时间范围 | -10 格到 5000 s |
| 通道到通道偏移校正范围 | ±100 ns |
| 时基精度 | 在任何≥ 1 ms 间隔上± 10 ppm |
水平系统数字通道
| 特点 | 所有MSO3000 型号 |
|---|---|
| 最大采样率 (主时基, 所有通道) |
500 MS/s (2 ns 分辨率) |
| 最大记录长度 (主时基, 所有通道) |
5 M 点 |
| 最大采样率 (MagniVu, 所有通道) |
8.25 GS/s (121.2 ps 分辨率) |
| 最大记录长度 (MagniVu, 所有通道) |
10k 点，以触发点为中心 |
| 最小可检测脉宽 | 2.0 ns |
| 通道到通道偏移 | 500 ps 典型值 |
触发系统
| 特点 | 说明 |
|---|---|
| 主要触发模式 | 自动触发, 正常触发和单次触发 |
| 触发耦合 | DC, AC,HF 抑制(衰减>50 kHz), LF 抑制(衰减<50 kHz), 噪声抑制(降低灵敏度) |
| 触发释抑范围 | 20 ns - 8 s |
触发灵敏度
| 特点 | 说明 |
|---|---|
| 内部DC 耦合 | DC - 50 MHz 时0.5 div，在额定带宽时提高到1 div |
| 外部(辅助输入) | DC - 50 MHz 时200 mV，在250 MHz 时提高到500 mV |
触发电平范围
| 特点 | 说明 |
|---|---|
| 任意通道 | 从屏幕中心± 8 格 |
| 外部(辅助输入) | ±8 V |
