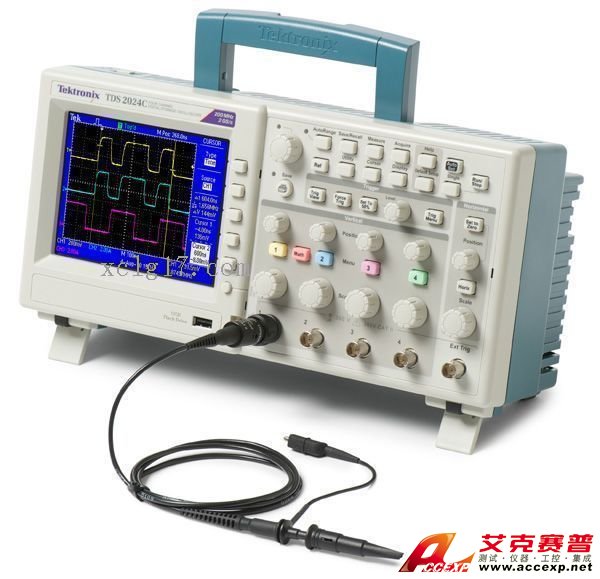

泰克TDS2012C2通道100MHz数字储存示波器
名称：示波器
品牌：
型号：
简介：泰克TDS2012C2通道100MHz数字储存示波器主要特点和优点 200 MHz、100 MHz、70 MHz 和50 MHz 带宽 2 通道型号和4 通道型号 所有通道上高达2GS/s 的采样率 所有通道上2.5k 点记录长度 高级触发...
申请服务
- 产品介绍
泰克TDS2012C2通道100MHz数字储存示波器主要特点和优点
200 MHz、100 MHz、70 MHz 和50 MHz 带宽
2 通道型号和4 通道型号
所有通道上高达2GS/s 的采样率
所有通道上2.5k 点记录长度
高级触发，包括脉宽触发和选行视频触发
简便易用性特点
16 种自动测量及FFT 分析，简化波形分析/li>
内置波形极限测试/li>
自动化扩展数据记录功能/li>
自动设置和信号自动量程/li>
内置上下文相关帮助/li>
探头检查向导/li>
多语言用户界面/li>
5.7 英寸(144 毫米)有源TFT 彩色显示器/li>
体积小，重量轻：深仅4.9 英寸(124 毫米)，重仅4.4 磅(2 公 斤)
连接
前面板上的USB 2.0 主机端口，迅速简便地存储数据、打印 及连接USB 键盘
后面板上的USB 2.0 设备端口，简便地连接PC 或直接打印 到兼容PictBridge® 的打印机
标配National Instrument公司LabVIEW SignalExpressTM TE 限定版和泰克OpenChoice® 软件，连通工作台
终身保修*1
*1 需要适用一定的条件，详情请访问 www.tektronix.com.cn/lifetimewarranty.
技术特性：
特点
TDS2000C 系列数字存储示波器
| TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C | |
|---|---|---|---|---|---|---|---|
| 显示器 (QVGA LCD) | TFT | TFT | TFT | TFT | TFT | TFT | TFT |
| 带宽*3 | 50 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 通道数量 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部触发输入 | 所有型号均包括 | ||||||
| 每条通道上采样率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
| 记录长度 | 记录长度所有型号所有时基上2.5k 点 | ||||||
| 垂直分辨率 | 8 bits | ||||||
| 垂直灵敏度 | 校准后微调时，所有型号2 mV - 5 V/div | ||||||
| DC 垂直精度 | 所有型号上± 3% | ||||||
| 垂直缩放 | 垂直扩展或压缩实时波形或停止的波形 | ||||||
| 最大输入 | 300VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vpk-pk AC | ||||||
| 位置范围 |
2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V |
||||||
| 带宽限制 | 所有型号为20 MHz | ||||||
| 输入耦合 | 所有型号上AC, DC, GND | ||||||
| 输入阻抗 | 1 MΩ 并联, 20pF | ||||||
| 时基范围 | 5 ns - 50 s/div | 5 ns - 50 s/div | 5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div |
| 时基精度 | 50 ppm | ||||||
| 水平缩放 | 水平扩展或折叠活动的波形或停止的波形 | ||||||
| I/O 接口 | |||||||
| USB 端口 |
前面板上的USB 主机端口支持USB 闪存驱动器 仪器背面的USB 设备端口支持连接PC 及兼容PictBridge 的所有打印机 |
||||||
| GPIB | 可选 | ||||||
| 非易失性存储器 | |||||||
| 参考波形显示 | (2)个2.5 K 点参考波形 | ||||||
| 没有USB 闪存驱动器时的波形存储 | (2) 2.5k 点 | (2) 2.5k 点 | (4) 2.5k 点 | (2) 2.5k 点 | (4) 2.5k 点 | (2) 2.5k 点 | (4) 2.5k 点 |
| 最大USB 闪存驱动器容量 | 64 GB | ||||||
| 带有USB 闪存驱动器时的波形 存储波形存储 | 每8 MB 96 个以上参考波形 | ||||||
| 没有USB 闪存驱动器时的设置 | 10 个前面板设置 | ||||||
| 带有USB 闪存驱动器时的设置 | 每8 MB 4000 个以上前面板设置 | ||||||
| 带有USB 闪存驱动器的屏幕图 | 每8 MB 128 个以上屏幕图 (图像数量取决于选择的格式) | ||||||
| 带有USB 闪存驱动器时全部保存 |
每8 MB 12 个以上的全部保存操作 一个全部保存操作会创建3-9 个文件(设置, 图像, 外加显示的每个波形一个文件) |
||||||
*3 所有型号在2 mV/div 时的带宽为20 MHz。
采集模式
| 模式 | 说明 |
|---|---|
| 峰值检测 | 捕获高频随机毛刺。在5 μs/div- 50 s/div 的 所有时基设置上，使用采集硬件捕获最窄12 ns (典型值)的毛刺 |
| 采样 | 只采样数据 |
| 平均 | 平均波形, 可以选择: 4, 16, 64, 128 |
| 单一顺序 | 使用Single Sequence (单一顺序)按钮，一次 捕获一个触发的采集顺序 |
| 滚动模式 | 在>100 ms/div 的所有采集时基设置上 |
触发系统
| 特点 | 说明 |
|---|---|
| 触发模式 | 自动触发, 正常触发, 单一顺序触发 |
触发类型
| 触发 | 说明 |
|---|---|
| 边沿 (上升沿/下降沿) | 电平驱动的传统触发。任意通道上正斜率或负斜率。耦合选择: AC, DC, 噪声抑制, 高频抑制, 低频抑制。 |
| 视频 | 触发所有行或各个行, 合成视频中的奇数/ 偶数 场或所有场, 或广播制式(NTSC, PAL, SECAM) |
| 脉宽 (或毛刺) | 触发小于、大于、等于或不等于可以选择的、 范围在33 ns 到10 s 之间的时间极限 |
触发源
| 特点 | 说明 |
|---|---|
| 2 通道型号 | CH1, CH2, Ext, Ext/5, AC 线路 |
| 4 通道型号 | CH1, CH2, CH3, CH4, Ext, Ext/5, AC 线路 |
触发视图
| 在按下Trigger View (触发视图)按钮时，显示触发信号。 |
触发信号频率读数
| 提供触发源的频率读数。 |
光标
| 特点 | 说明 |
|---|---|
| 类型 | 幅度, 时间 |
| 测量 | ΔT, 1/ΔT, ΔV |
自动波形测量
| 周期, 频率, + 宽度, - 宽度, 上升时间, 下降时间, 最大值, 最小 值, 峰到峰值, 中间值, 周期RMS, 光标RMS, 占空比, 相位, 延 迟。 |
波形数学运算
| 特点 | 说明 |
|---|---|
| 运算符 | 加, 减, 乘, FFT |
| FFT |
窗口, Hanning, 平顶, 矩形, 2048 个样点 2048 采样点 |
| 来源 | |
| 2 通道型号 | CH1 – CH2, CH2 – CH1, CH1 + CH2, CH1 × CH2 |
| 4 通道型号 | CH1 – CH2, CH2 – CH1, CH3 – CH4, CH4 – CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4 |
自动设置菜单
| 信号类型 | 自动设置菜单选项 |
|---|---|
| 单键自动设置所有通道的垂直系统、水平系统和触发系统，自 动设置支持撤销操作功能。 | |
| 方波 | 单周期, 多周期, 上升沿或下降沿 |
| 正弦波 | 单周期, 多周期, FFT 频谱 |
| 视频 (NTSC, PAL, SECAM) |
?。喝? 奇数或偶数 行：所有行或选择行号 |
自动量程
| 在点到点移动探头或在信号表现出较大变化时，自动调节垂直 和/ 或水平示波器设置。 |
显示特点
| 特点 | 说明 |
|---|---|
| 显示 | QVGA 有源彩色TFT |
| 插补 | Sin(x)/x |
| 显示器类型 | 点, 矢量 |
| 余辉 | Off, 1 s, 2 s, 5 s, 无穷大 |
| 格式 | YT 和XY |
多语言用户界面和上下文相关帮助
| 特点 | 说明 |
|---|---|
| 提供的语言 | 英语, 法语, 德语, 意大利语, 日语, 韩语, 葡萄 牙语, 俄语*4, 简体中文, 西班牙语, 繁体中文 |
*4要求俄语固件，用后缀”RUS”表示。
环境和安全
| 特点 | 说明 |
|---|---|
| 温度 | |
| 工作温度 | 0 - +50 °C |
| 非工作温度 | –40 - +71 °C |
| 湿度 | |
| 工作湿度和非工作湿度 |
等于或低于+40 °C 时80% 相对湿度 最高+50 °C 时高达45% 相对湿度 |
| 高度 | |
| 工作高度和非工作高度 | Up - 3,000 m |
| 电磁兼容能力 | 满足EMC指令2004/108/EC，满足EN61326 Class A 标准；满足澳大利亚EMC 框架 |
| 安全 | UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, IEC61010-1:2001 |
物理特点
| 仪器 | ||
|---|---|---|
| 外观尺寸 | mm | in. |
| Width | 326.3 | 12.85 |
| Height | 158.0 | 6.22 |
| Depth | 124.2 | 4.89 |
| Weight | kg | lb. |
| 仅仪器 | 2.0 | 4.4 |
| 带有配件时 | 2.2 | 4.9 |
| 发货尺寸 | mm | in. |
| Width | 476.2 | 18.75 |
| Height | 266.7 | 10.5 |
| Depth | 228.6 | 9.0 |
| RM2000B 机架安装 | mm | in. |
| Width | 482.6 | 19.0 |
| Height | 177.8 | 7.0 |
| Depth | 108.0 | 4.25 |
