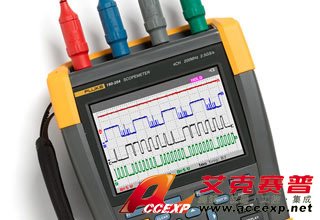

Fluke 190-062 示波器
名称：示波器
品牌：
型号：
简介：Fluke 190-062 示波器，Fluke 190-062 示波器拥有60MHz的超宽带宽、625MS/s的实时采样率，Fluke 190-062 示波器是首款IEC 61010, 1000 V CAT III / 600 V CAT ...
申请服务
- 产品介绍
Fluke 190-062 示波器，Fluke 190-062 示波器拥有60MHz的超宽带宽、625MS/s的实时采样率，Fluke 190-062 示波器是首款IEC 61010, 1000 V CAT III / 600 V CAT IV等级的便携式示波器。Fluke 190-062 示波器拥有前所未有的高性能、坚固性和编写性。
Fluke 190-062 示波器特点如下：
| 特性 | 利益 |
| 多达4路、高达1000V的独立浮地隔离输入 | 检查多个信号时间、幅值或波形相关性，尤其是三相电力系统或自动化和控制系统输入、输出和反馈环路 |
| 高达2.5 GS/s的高速采样 | 以高达400 pS的分辨率捕获波形细节，捕获类似于快速瞬态和感应噪声的现象 |
| 10,000点/轨迹波形捕获(示波器模式) | 灵活的捕获模式和深度存储器，使用户能够以高分辨率捕获更长的记录长度 |
| 1000 V CAT III / 600 V CAT IV | 在CAT III或CAT IV环境下确保安全。唯一一款能安全测量从3相输入到毫伏控制信号的示波器 |
| Kensington®安全锁槽 | 无人看守时可安全锁定示波器 |
| 防尘、防滴的IP51防护等级 | 灵敏的测试工具，设计用于应对恶劣的工业环境 |
| Connect-and-View™触发 | 对快速、慢变甚至复合信号进行智能、自动触发，使用示波器时几乎可实现无手动干预 |
| FFT频谱分析 | 方便地在频域分析信号，观察信号幅值和频谱关系 |
| 自动捕获及回放100个频谱 | 内置记录仪，在间歇性随机事件永远丢失之前对其进行回放显示 |
| ScopeRecord™ 滚动模式 | 在长时间周期内记录高分辨率波形，查找波形异常 |
| TrendPlot™无纸记录仪模式，带有深度存储器 | 记录数天的自动信号测量值，方便地分析信号漂移、波动及其他异常。 |
| 采用BP291电池供电 | 电池工作时间长达7小时，不会浪费现场时间 |
| 方便操作的电池舱门 | 现场可快速更换电池 |
| 隔离USB主机端口 | 可将数据直接储存至USB存储装置 |
| 隔离USB设备端口 | 可方便地将数据传输至PC |
| 紧凑、重量轻 | 仅2.2 kg (4.8 lbs)，方便携带到任何地方 |
| 双通道模式下的5,000字DMM | 提高了多功能性，精密测量幅值或简单切换至示波器模式分析波形 |
Fluke 190-062 示波器详细技术指标如下表所示：
| 190-062 | 190-102 | 190-202 | |
| 垂直偏转 | |||
| 通道数 | 2 | 2 | 2 |
| 带宽 | 60 MHz | 100 MHz | 200 MHz |
| 上升时间 | 5.8 纳秒 | 3.5 纳秒 | 1.7 纳秒 |
| 示波表输入数 | 2 个输入通道加外触发器 | ||
| 通道基础架构 |
所有输入彼此之间完全隔离，与地完全隔离 可以任意组合激活输入 |
||
| 输入敏感度 | 2 mV/刻度到 100 V/刻度，加可变衰减 | ||
| 带宽限制器 | 用户可?。?0 kHz、20 MHz 或全带宽 | ||
| 输入电压 | 经过 CAT III 1000 V/CAT IV 600 V 评级，请查看“一般规格“了解详细信息 | ||
| 垂直分辨率 | 8 位 | ||
| 准确度 | ±（读数的 2.1 % + 0.04 x 范围/刻度）@ 5 mV/刻度到 100 V/刻度 | ||
| 输入阻抗 | 1 MΩ ± 1 % // 14 pF ± 2 pF | ||
| 水平 | |||
| 最大实时采样速率（同时采样） |
每个通道 625 MS/秒 |
每个通道 1.25 GS/秒 |
2.5 GS/秒 (2 通道) |
| 记录长度 | 每通道高达 10,000 样本点 | ||
| 时基范围 |
10 ns/刻度到 4 秒/刻度 |
5 纳秒/刻度到 4 秒/刻度 |
2 纳秒/刻度到 4 秒/刻度 |
| 1-2-4-序列的时基使用 ScopeRecord™ Roll 模式（请查看“记录仪模式”）的调慢时间/刻度设置 | |||
| 毛刺捕捉 | 每通道 8 纳秒峰值检测（在任何时基设置，使用实时采样和数据压缩） | ||
| 触发和延迟 | |||
| 模式 | 自动 Connect-and-View™、自由运行、单击取样、边缘、延迟、双斜率、视频、视频线路、可选的脉冲宽度（仅限通道 A)、N 周期 | ||
| Connect-and-View™ | 先进的自动触发功能，可识别信号模式，自动设置并持续调整触发、时基和振幅自动显示复杂动态信号的稳定波形，例如电机驱动器和控制信号可以根据需要关闭 | ||
| 自动捕捉 100 个屏幕 | |||
| 处于示波表模式时，仪表总是可以记住最近 100 个屏幕，无需特定的用户设置。发现异常时，可以按“重播”按钮反复查看整个序列的屏幕事件。 可以对仪表进行设置，使之在出现毛刺或间断性异常时触发，然后以“看守”模式运行，捕捉 100 个特定的事件 | |||
| FFT – 频谱分析 | |||
| 窗口 | 自动、哈明 (Hamming)、汉宁 (Hanning) 或无 | ||
| 波形比较以及使测试通过/失败 | |||
| 波形比较 | 提供参考波形的存储和显示，用于对新采集的波形进行视觉比较。参考源自采集的波形，可以在示波表中进行修改 | ||
| 使测试通过/失败 | 在波形比较模式中，示波表可以设置为仅在重播内存库中存储匹配（“通过”）或仅存储非匹配（“失败”）的采集波形，以供将来分析 | ||
| 自动示波表测量 | |||
| Vdc、Vac rms、Vac+dc、V 最大峰值、V 最小峰值、V 峰到峰、Aac、Adc、Aac+dc、频率（单位：Hz）、上升时间（使用光标）、下降时间（使用光标）、相位（任意两个输入之间）、脉冲宽度（正/负）、有荷因数（正/负）、摄氏温度、华氏温度（不适用于日本）、dBV、dBm（50 Ω 和 600 Ω） | |||
