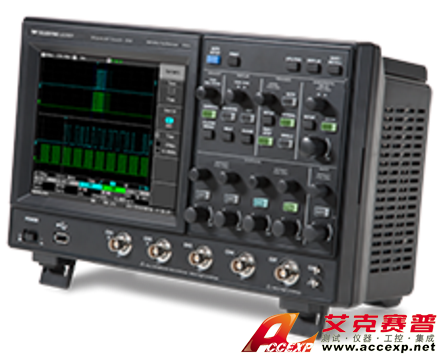

美国力科LECROY WaveJet Touch示波器
名称：示波器
品牌：
型号：
简介：美国力科LECROY WaveJet Touch示波器优秀的性能特征以及触摸屏用户界面简化了操作和缩短了调试时间。7.5英寸的触摸屏紧凑型设计特征，方便了便携式产品触摸操作的方便性。 5 Mpts存储深度和2 GS/s采样率，能够捕获到波形...
申请服务
- 产品介绍
美国力科LECROY WaveJet Touch示波器优秀的性能特征以及触摸屏用户界面简化了操作和缩短了调试时间。7.5英寸的触摸屏紧凑型设计特征，方便了便携式产品触摸操作的方便性。
5 Mpts存储深度和2 GS/s采样率，能够捕获到波形的每个细节并使得测量更加容易。WaveJet Touch让您以最小的投资活得了最大的价值。
| 美国力科LECROY WaveJet Touch示波器 (350 MHz Bandwidth, 4 Input Channels, 5 Mpts/ch, 2 GS/s) | |
| Bandwidth | 350 MHz |
| Single-Shot Sample Rate/Ch | 2 GS/s on 2 Ch |
| 1 GS/s on 4 Ch | |
| Memory | 5 Mpts/Ch on 2 Ch |
| 2.5 Mpts/Ch on 4 Ch | |
| 美国力科LECROY WaveJet Touch示波器 (500 MHz Bandwidth, 4 Input Channels, 5 Mpts/ch, 2 GS/s) | |
| Bandwidth | 500 MHz |
| Single-Shot Sample Rate/Ch | 2 GS/s on 2 Ch |
| 1 GS/s on 4 Ch | |
| Memory | 5 Mpts/Ch on 2 Ch |
| 2.5 Mpts/Ch on 4 Ch | |
1 350 MHz及500 MHz带宽
2 高达2 GS/s采样率
3 长存储—高达5 Mpts
4 7.5英寸触摸屏显示
5 26个测量参数
6 回放模式
7 标配失败/通过模板及测试
8 标准I2C，SPI，以及UART串行触发
9 标准USB主设备（host），USB从设备（Device），GPIB，以及LAN连接
10多语言用户界面及帮助文件
11 极快的启动时间
触摸屏操作简化了对示波器各个方面的控制，提升了效率，减小了设置时间。直观的触摸控制取代了容易令人混淆的软导航键。
缩短调试时间
由于能够进行长时间的捕获，且有多种复杂的触发，包括I2C，SPI，UART等协议触发，使得复杂的信号能够被快速的捕获。通过/失败模板及测量测试使得深入分析和执行性能特征验证测试变得更加容易。使用回放模式可以观察历史波形。
便携式性能
小巧轻便的外形设计使其能够被更加容易的携带到任何地方以及在任何地方使用?？焖俚钠舳奔?，使得WaveJet Touch示波器随时能够投入使用。WaveJet Touch可以在5秒钟内开机并捕获信号，确保测量能够立即展开。
灵活的连接
可直接保存屏幕截图到U盘或者打印机中实现快速的存档。标准的GPIB，LAN，以及USB连接使得远程控制更加容易。WaveJet可以使用力科的WaveStudio软件快速的与PC进行连接。
长捕获时间
在长数据捕获时，长存储对保持高采样率非常重要。5 Mpts消除了长存储和高采样率常需要的折中。长存储使得WaveJet Touch成为观察包含低频和高频成分信号的理想工具。
高级触发
配置有多种复杂的触发，WaveJet Touch能够非常容易的捕获复杂的信号。标准I2C，SPI，以及UART触发允许进行全面的协议层调试。逻辑码型触发能够基于示波器四个通道输入状态进行触发。
通过/失败测试
波形能够与模板进行比对测试或者测量参数可以被赋予通过/失败标准以验证测试。示波器可以设置一个通过/失败状态为：停止采集，蜂鸣，保存波形，屏幕捕获或者输出一个脉冲到其它仪器上。
美国力科LECROY WaveJet Touch示波器波形函数和分析
函数操作包括基本的运算功能和高级FFT，导数，积分功能。高级函数可以对基本函数的结果进行操作。函数波形的刻度和偏置可以容易的被其专用按钮进行设置。
数字滤波
数字滤波适用于每个通道。低通，高通，以及简单的移动平均滤波器使得示波器能够隔离感兴趣的频率。通过在每个通道使用滤波器后，函数曲线还可以用来对其做进一步的分析。
波形回放模式
通过回放模式可以观察先前的波形并隔离异常。使用光标和测量参数能够快速的查找到问题的源头?；胤拍Ｊ揭恢贝τ诩せ钭刺恍枰Ｐ钠涫欠翊τ诖蚩刺?。
多采集模式
除了正常的采集模式以外，高精度，峰值检测，以及平均采集模式使得示波器能够捕获更加宽广范围内的信号类型。100 GS/s的等效时间采样率允许重复信号波形能够被更加精确的进行重建。
自动测量
26种自动化化测量参数可用来对波形进行测量且包括最大/最小统计功能。能够同时显示四个测量。一次测量所有情况能力使得示波器一次捕获的波形中的所有事件都可以被测量。
| 美国力科LECROY WaveJet Touch示波器主要指标 | |
| 带宽 | 400 MHz - 4 GHz |
| 标准内存 | 16Mpts - 64 Mpts |
| 最大存储深度 | 64 Mpts/Ch |
| 最高采样率 | 40 GS/s |
| 垂直分辨率 | 8-bit |
