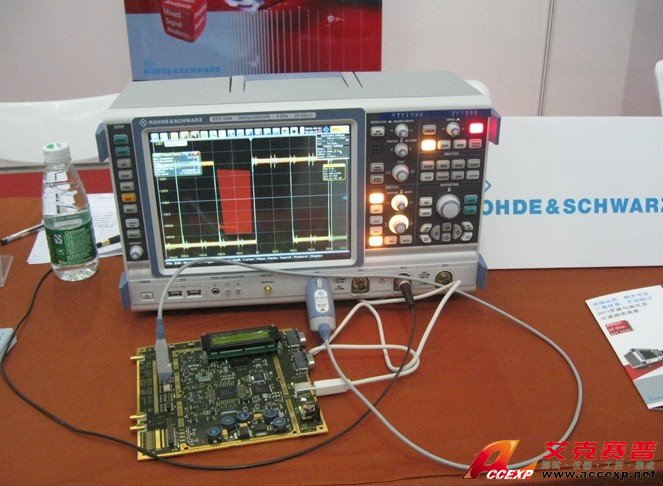

R&S RTO1044 4G带宽4通道示波器
名称：示波器
品牌：
型号：
简介：RSRTO1044示波器具有极佳的信号保真度、极高的采集率和全球第一个实时数字触发系统，带宽为4 GHz，最大采样率达到10G/S,可以同时4通道输出。这些示波器有硬件加速的测量与分析功能。 RSRTO1044能够快速排查信号故障 ，并具有...
申请服务
- 产品介绍
R&S®RTO1044示波器具有极佳的信号保真度、极高的采集率和全球第一个实时数字触发系统，带宽为4 GHz，最大采样率达到10G/S,可以同时4通道输出。这些示波器有硬件加速的测量与分析功能。 R&S®RTO1044能够快速排查信号故障 ，并具有硬件加速的分析功能 ，带高精度数字触发系统 ，R&S®RTO1044操作方法，更加简易快捷 ，真正的令人信服的测量精度
R&S®RTO1044广泛应用与以下领域：
触发与串行协议的解码
支持多种标准
采集率极高，可以快速排查故障
配置快速、方便
灵活的协议触发
数据显示清晰明了
直观的导航功能
R&S®RTO1044优点
快速排查信号故障
每秒一百万个波形：故障排查准确，无需猜测
采集率极高，对功能不存在任何限制
支持历史信息查看功能，故障分析快速
硬件加速的分析功能
测量速度极高，对于复杂的分析功能也不例外
FFT 频谱分析：功能强大，易于操作
模板测试：配置快捷，结果可靠
分析功能先进，每信道同时可分析多达三个波形
高精度数字触发系统
触发抖动极低，可以实现高精度测量
全带宽范围内，触发灵敏度极高
对于触发信号，使用可调数字滤波器
操作方法，更加简易快捷
使用直观的菜单结构，操作更快捷
控制元件采用颜色编码，更加易于辨识
信号图标支持拖放功能
对话框采用半透明设计，始终可以观察到完整的测量信号
令人信服的测量精度
固有噪声极低，测量精度极高
使用单核模数转换器，动态范围更大
全带宽测量，即使对于输入灵敏度范围≤10mV/div的情况
与温度无关的增益和偏差误差极小
信道与信道之间的隔离度极高，无串扰现象
R&S®RTO1044广泛应用与以下领域：
触发与串行协议的解码
支持多种标准
采集率极高，可以快速排查故障
配置快速、方便
灵活的协议触发
数据显示清晰明了
直观的导航功能
R&S®RTO1044优点
快速排查信号故障
每秒一百万个波形：故障排查准确，无需猜测
采集率极高，对功能不存在任何限制
支持历史信息查看功能，故障分析快速
硬件加速的分析功能
测量速度极高，对于复杂的分析功能也不例外
FFT 频谱分析：功能强大，易于操作
模板测试：配置快捷，结果可靠
分析功能先进，每信道同时可分析多达三个波形
高精度数字触发系统
触发抖动极低，可以实现高精度测量
全带宽范围内，触发灵敏度极高
对于触发信号，使用可调数字滤波器
操作方法，更加简易快捷
使用直观的菜单结构，操作更快捷
控制元件采用颜色编码，更加易于辨识
信号图标支持拖放功能
对话框采用半透明设计，始终可以观察到完整的测量信号
令人信服的测量精度
固有噪声极低，测量精度极高
使用单核模数转换器，动态范围更大
全带宽测量，即使对于输入灵敏度范围≤10mV/div的情况
与温度无关的增益和偏差误差极小
信道与信道之间的隔离度极高，无串扰现象
| 性能指标 | ||
| 垂直系统 | ||
| 输入通道 |
|
2 |
|
|
4 | |
| 带宽 (–3 dB) at |
|
600 MHz |
| 50 Ω | ||
|
|
1 GHz | |
|
|
2 GHz | |
|
|
4 GHz | |
| 上升时间（计算值） |
|
583 ps |
|
|
300 ps | |
|
|
175 ps | |
|
|
100 ps | |
| 输入阻抗 | 50 Ω ±1.5 % | |
| 1 MΩ ±1 % with15 pF (测量) | ||
| 输入灵敏度 | 全范围内的最大带宽 | 50 Ω: 1 mV/div 至 1 V/Div |
| 1MΩ: 1 mV/div 至 10 V/Div | ||
| 模数转换器的有效位数（ENOB） | 全量程正弦,频率<–3 dB带宽 | > 7 位 (测量) |
| 采集系统 | ||
| 最大采样率（实时） | 10 G样本/每秒每通道 | |
|
|
10 Gsa/s 每通道 | |
| 20 Gsa/s 使用两个通道 | ||
| 记忆深度 | 标准配置，按每通道/1个通道处于工作状态 |
|
|
|
||
|
最大升级（R&S®RTO-B102选件）， |
|
|
| 按每通道/1个通道处于工作状态 |
|
|
| 最大采集率 | 连续采集与显示，10 G 样本/s, 1 k 样本 | 1 000 000 波形／秒 |
| 超分割模式 | < 200 ns盲区时间 | |
| 数据抽取模式 | 对于抽取模式和波形算法的任何组合，每通道均最多可以支持 3个波形 | 采样、峰值检测、高分辨率、有效值 |
| 波形算法 | 无，包络，平均 | |
| 插值模式 | 线性,Sin(x)/x,采样与保持 | |
| 水平系统 | ||
| 时基范围 | 25 ps/div 至 50 s/div | |
| 时基精度 | 供货/校准之后 | 2.5 ppm |
|
供货/校准之后 (R&S®RTO-B4 选件) |
0.02 ppm | |
| 通道偏移校正 | ±100 ns (实时偏移校正, 通道到通道触发–例如状态检测偏移校正) | |
| 触发系统 | ||
| 触发类型 | 边沿、干扰、脉宽、欠幅、窗口、超时、区间、斜率、数据时钟、模式、状态、串行模式,I2C, SPI, 可?。篣ART/RS-232, LIN, CAN, FlexRay | |
| 灵敏度 | 触发滞后参数的定义 | 可自动也可手动设置范围：0.1 div至5div |
| 可检测最小脉冲干扰信号h | 100 ps | |
|
|
50 ps | |
| 耦合模式 | 对于选定通道，可以在100 kHz至50%模拟带宽的截止频率范围内，选择RF抑制 | |
| 波形算术运算 | ||
| 代数运算种类 | 算术运算、逻辑运算、比较运算，频域，数字滤波器 | |
| 硬件加速的数学计算功能 | +, –, *, 1/x, |x|, 求导, log10, ln, log2, 缩放, FIR, FFT 幅值 | |
| 分析和测量功能 | ||
| 硬件加速的分析功能 | 频谱、直方图、模板测试、光标 | |
| 硬件加速的测量功能 | 幅度测量、时间测量 | |
| 一般数据 | ||
| 尺寸 | 宽 x 高 x 深 | 427 mm x 249 mm x 204 mm |
| (16.81 in x 9.8 in x 8.03 in) | ||
| 重量 |
|
9.6 kg (21.16 lb) |
| 显示器 | 10.4" LC TFT彩色触摸屏, | |
| 1024 × 768像素(XGA) | ||
| 连接 | 1Gbit/sLAN，4×USB 2.0，GPIB(可选)，DVI（用于外部监视器），外部触发 | |
|
|
||||||
| 探头 | 带宽 | 衰减因子 | 输入阻抗 | 输入电容 | 动态范围 | 其它 |
| 无源探头 | ||||||
|
|
500 MHz | 10:01 | 10 MΩ | ~10 pF | 400 V | |
| (Vrms) | ||||||
|
|
500 MHz | 10:01 | 10 MΩ | ~10 pF | 400 V | |
| (Vrms) | ||||||
| 高压探头 | ||||||
|
|
400 MHz | 100:01:00 | 50 MΩ | 7.5 pF | 1000 V | |
|
|
1000:1 | (Vrms) | ||||
| 高電壓差分探頭 | ||||||
|
|
100 MHz | 100:1/1000:1 | 8 MΩ | 3.5 pF | ±140 V / ±1400 V | |
| 有源探头 | ||||||
|
|
1.0 GHz | 10:01 | 1 MΩ | 0.8 pF | ±8 V | |
|
|
1.0 GHz |
|
||||
|
|
1.5 GHz | |||||
|
|
3.0 GHz | |||||
| 差分探头 | ||||||
|
|
1.5 GHz | 10:01 | 1 MΩ | 0.6 pF | ±5 V | 支持高精度直流电压表功能； 支持可预设功能的前端微型按钮 |
|
|
3.0 GHz | |||||
| Current probes | ||||||
| Probes | Bandwidth | Max. current | Rise time | Sensitivity error | Max. circuit voltage | Extras |
| (RMS / peak) | ||||||
| Current probes | ||||||
|
|
10 MHz | 150 A / ±300 A | 35 ns | ±1 % up to 150 A (RMS) | 600 V (CAT II) | external power supply necessary, |
| 300 V (CAT III) |
e.g. R&S®RT-ZA13 |
|||||
|
|
100 MHz | 30 A / ±50 A | 3.5 ns | ±1 % up to 30 A (RMS) | 300 V (CAT I) | external power supply necessary, |
|
e.g. R&S®RT-ZA13 |
||||||
