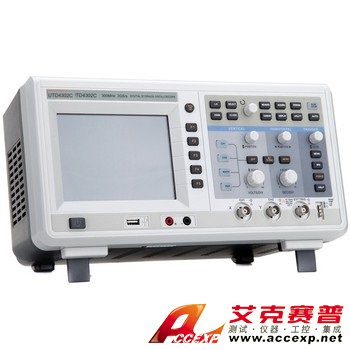

D4302C数字存储示波器
名称：示波器
品牌：
型号：
简介：D4302C数字存储示波器：可输入4通道；带宽：300MHz；上升时间：1.2 ns；采样率范围：2GS/s 采样方式：采样、峰值检测、平均、包络；垂直偏转系数：2mV/div ～5V/div；存储深度：2 4kpts；采样率实时：2GS/...
申请服务
- 产品介绍
D4302C数字存储示波器：可输入4通道；带宽：300MHz；上升时间：≤1.2 ns；采样率范围：2GS/s 采样方式：采样、峰值检测、平均、包络；垂直偏转系数：2mV/div ～5V/div；存储深度：2 4kpts；采样率实时：2GS/s 等效：50GS/s；扫描时基：1ns～50s/div
通道：四通道
带宽：300MHz
上升时间：≤1.2 ns
采样率范围：2GS/s
采样方式：采样、峰值检测、平均、包络
垂直偏转系数：2mV/div ～5V/div
存储深度：2 4kpts
采样率实时：2GS/s 等效：50GS/s
扫描时基：1ns～50s/div
触发类型：边沿、脉宽、视频、斜率、LA
波形参数自动测量：２4种基本测量:最大值、最小值、顶端值（高）、底端值（低）、中间值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面积等。2种高级测量
接口标准配置：USB Device，USB Host，万用表接口。选配：GPIB接口
通道：四通道
带宽：300MHz
上升时间：≤1.2 ns
采样率范围：2GS/s
采样方式：采样、峰值检测、平均、包络
垂直偏转系数：2mV/div ～5V/div
存储深度：2 4kpts
采样率实时：2GS/s 等效：50GS/s
扫描时基：1ns～50s/div
触发类型：边沿、脉宽、视频、斜率、LA
波形参数自动测量：２4种基本测量:最大值、最小值、顶端值（高）、底端值（低）、中间值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面积等。2种高级测量
接口标准配置：USB Device，USB Host，万用表接口。选配：GPIB接口
|
示波器特征
|
技术指标 | |
| 通道 | 双通道 | |
| 带宽 | 300MHz | |
| 上升时间 | ≤1.2ns | |
| 采样率范围 | 2GS/s （单通道），1GS/s （双通道） | |
| 采样方式 | 采样、峰值检测、平均、包络 | |
| 垂直偏转系数 | 2mV/div ～5V/div | |
| 存储深度 | 24kpts | |
| 采样率 | 实时：2GS/s 等效：50GS/s | |
| 扫描时基 | 1ns～50s/div | |
| 触发类型 | 边沿、脉宽、视频、斜率、LA | |
| 波形参数自动测量 | ２７种:最大值、最小值、顶端值（高）、底端值（低）、中间值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面积、周期面积、频率、周期、上升时间、下降时间、正脉宽、负脉宽、突发脉宽、过冲、预冲、上升延迟、下降延迟、相位、正占空比、负占空比。 | |
| 接口 | 标准配置：USB Device，USB Host，Pass/Fail，LA接口，万用表接口。选配：LAN接口 | |
| 数学值 | 加，减，乘，除，FFT | |
| 附加功能 | 数字万用表、16通道的逻辑分析仪（采样率200MS/s）、6位硬件数字频率计、独特的双时基及多种设置功能的数字滤波功能。 | |
| 应用范围 | 大专院校教学，科研，电子产品生产线，工业控制等 | |
| 显示 | LCD、64K，彩色 320 × 240 | |
| 万用表特征 | 技术指标 | |
| 直流电压 | 400mV/4V/40V/400V | √ |
| 交流电压 | 400mV/4V/40V/400V | √ |
| 直流电流 | 4mA/40mA/400mA/4A | √ |
| 交流电流 | 4mA/40mA/400mA/4A | √ |
| 电阻 | 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ | √ |
| 二极管/通断蜂鸣 | √ | |
| 一般特征 | ||
| 电源 | 100-240V ACrms 40Hz-440Hz， CAT II | |
| LCD尺寸 | 对角145mm（5.7英寸） | |
| 机身颜色 | 白色+灰色 | |
| 机身重量 | 3.8kg（净重） | |
| 机身尺寸 | 330mm（宽）×165mm（高）×165mm（深） | |
| 标准配件 | 探头×2（1：1，10：1可切换），逻辑分析仪探头（UT-U01），电流/电压转换?？椋║T-M03/UT-M04），万用表表笔，电源线，USB数据线，软件光盘 | |
| 标准包装 | 纸箱，说明书，保用证 | |
| 标准包装数量 | 1台 | |
| 标准包装尺寸 | 540 × 425 × 325mm | |
| 标准包装毛重 |
7kg
|
|
