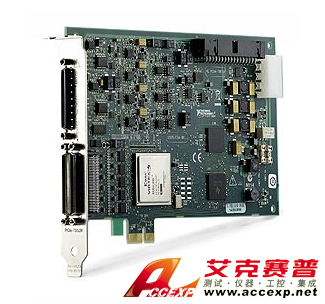

NI PCIe-7851R 数字RIO板卡
申请服务
- 产品介绍
8路模拟输入，750 kHz独立采样率，16位分辨率，±10 V
8路模拟输出, 1 MHz独立更新率, 16位分辨率, ±10 V
96条数字线, 可配置为速率高达40 MHz的输入、输出、计时器或自定义逻辑
Virtex-5 LX30 FPGA, 可通过LabVIEW FPGA?？槎云浔喑?/div>
3路直接存储器访问 (DMA)通道, 用于高速硬盘数据读写
NI PCIe-7851R数字RIO板卡提供的可编程FPGA芯片，适合板载处理和灵活的I/O操作。 用户可借助NI LabVIEW图形化程序框图和NI LabVIEW FPGA?？?，配置各项模拟和数字功能。 该程序框图在硬件中运行, 有助于直接及时地控制全部I/O信号, 实现各项优越性能, 例如:
-完全控制所有信号及操作的同步和定时
-具有硬件定时速度和可靠性的自定义板载决策
-数字线可单独配置为输入、输出、计数器/定时器、脉冲宽度调制(PWM)、灵活的编码器输入或专用通信协议
NI R系列多功能RIO板卡具有每通道专用的模数转换器(ADC)，可实现独立的定时和触发。 它提供典型DAQ硬件所不具备的多种专项功能，如：多速率采样和单通道触发。 常用实例包括：自定义离散和模拟控制、传感器仿真、快速原型、硬件在环(HIL)测试、数字协议仿真，以及其它要求精确定时和控制的应用。
必需的软件
安装该产品需要NI LabVIEW FPGA?？?.6或更高版本，以及NI-RIO 3.1或更高版本的驱动软件。
Virtex-5 FPGA
新型Virtex-5 FPGA架构，通过NI LabVIEW FPGA中的单周期定时循环获得优化，令执行更为迅速高效。 这意味着您可优化更多的NI LabVIEW FPGA代码，以匹配Virtex-5 FPGA，以及在每个时钟周期内执行更多操作。
推荐附件
NI SHC68-68-RMIO电缆是为R系列设备的多功能I/O连接器（连接器0）特别设计和屏蔽的。 NI SHC68-68-RDIO电缆是为R系列设备的数字I/O连接器（连接器1和2）特别设计和屏蔽的，可通过降低串扰(crosstalk)，提高信号完整性和去噪性能。
