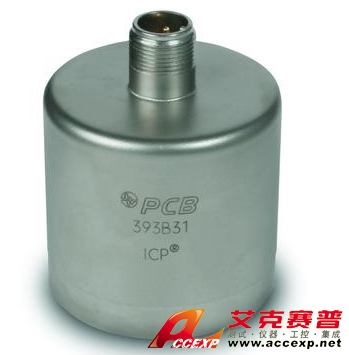

美国PCB 393B31 高灵敏度传感器
申请服务
- 产品介绍
灵敏度：（±5％）10.0 V /克（1.02伏/（米/秒²））
宽带解决方案：0.000001克均方根（0.000009米/秒²RMS）
测量范围为0.5g PK（4.9米/秒²峰）
频率范围：（±5％）为0.1至200赫兹
电连接器：2针MIL-C-5015
| 美国PCB 393B31 高灵敏度传感器性能 | |||
| 感光度（±5％） | 10.0 V / G | 1.02伏/（米/秒²） | [1] |
| 测量范围 | 0.5克PK | 4.9米/秒²PK | |
| 频率范围（±5％） | 0.1至200赫兹 | 0.1至200赫兹 | |
| 频率范围（±10％） | 0.07到300赫兹 | 0.07到300赫兹 | |
| 谐振频率 | ≥700赫兹 | ≥700赫兹 | |
| 宽带解决方案（1〜10000赫兹） | 0.000001克有效值 | 0.000009米/秒²RMS | [2] |
| 非线性 | ≤1％ | ≤1％ | [3] |
| 横向灵敏度 | ≤5％ | ≤5％ | |
| 环境的 | |||
| 过载限制（冲击） | ±40克PK | ±392米/秒²PK | |
| 温度范围 | 0至+150°F | -18〜+ 65℃， | |
| 温度响应 | 见图表％/°F | 见图表％/°F | |
| 基座应变灵敏度 | ≤0.0005克/με | ≤0.005（M /秒²）/με | [2] |
| 电动 | |||
| 激励电压 | 24〜28 VDC | 24〜28 VDC | |
| 恒流激励 | 2至10毫安 | 2至10毫安 | |
| 输出阻抗 | ≤500欧姆 | ≤500欧姆 | |
| 输出偏压 | 8至14伏直流 | 8至14伏直流 | |
| 放电时间常数 | ≥5秒 | ≥5秒 | |
| 稳定时间（10内偏置％） | 60秒 | 60秒 | |
| 频谱噪声（1赫兹） | 0.06微克/√Hz的 | 0.6（微米/秒2）/√Hz的 | [2] |
| 频谱噪声（10赫兹） | 0.01微克/√Hz的 | 0.1（微米/秒2）/√Hz的 | [2] |
| 频谱噪声（100赫兹） | 0.004微克/√Hz的 | 0.04（微米/秒2）/√Hz的 | [2] |
| 电气隔离（案例） | ≥100000000欧姆 | ≥100000000欧姆 | |
| 物理 | |||
| 传感元件 | 陶瓷的 | 陶瓷的 | |
| 传感几何 | 弯曲 | 弯曲 | |
| 外壳材料 | 不锈钢 | 不锈钢 | |
| 封口 | 密闭 | 密闭 | |
| 尺寸 - 内径 | 2.25 | 57.2毫米 | |
| 尺寸 - 高度 | 2.8 | 71.1毫米 | |
| 重量 | 22.4盎司 | 635克 | [2] |
| 电连接器 | 2针MIL-C-5015 | 2针MIL-C-5015 | |
| 电气连接位置 | 最佳 | 最佳 | |
