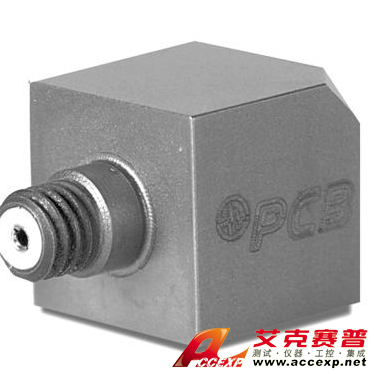

美国PCB 333B40 结构测试传感器
申请服务
- 产品介绍
灵敏度：（±10％）500毫伏/克（51.0毫伏/（米/秒²））
测量范围：±10克PK（±98米/秒²峰）
宽带解决方案：0.00005克均方根（0.0005米/秒²RMS）
频率范围：（±5％）为0.5〜3000赫兹
重量：0.26盎司（7.5克）
| 美国PCB 333B40 结构测试传感器性能 | |||
| 灵敏度（±10％） | 500毫伏/ g的 | 51.0毫伏/（米/秒²） | |
| 测量范围 | ±10克PK | ±98米/秒²PK | |
| 频率范围（±5％） | 0.5到3000赫兹 | 0.5到3000赫兹 | |
| 谐振频率 | ≥20千赫 | ≥20千赫 | |
| 相位响应（±5°） | 2 3000赫兹 | 2 3000赫兹 | |
| 宽带解决方案（1〜10000赫兹） | 0.00005克有效值 | 0.0005米/秒²RMS | [3] |
| 非线性 | ≤1％ | ≤1％ | [1] |
| 横向灵敏度 | ≤5％ | ≤5％ | [2] |
| 环境的 | |||
| 过载极限 | ±5000克PK | ±49000米/秒²PK | |
| 温度范围 | 0至+150°F | -18至+66℃， | |
| 温度响应 | 见图表％/°F | 见图表％/°F | [3] |
| 基座应变灵敏度 | 0.01克/με | 0.1（米/秒²）/με | [3] |
| 电动 | |||
| 激励电压 | 18至30 VDC | 18至30 VDC | |
| 恒流激励 | 2至20毫安 | 2至20毫安 | |
| 输出阻抗 | ≤200欧姆 | ≤200欧姆 | |
| 输出偏压 | 7至12伏直流 | 7至12伏直流 | |
| 放电时间常数 | 1.0到2.5秒 | 1.0到2.5秒 | |
| 频谱噪声（10赫兹） | 3.8微克/√Hz的 | 37（微米/秒2）/√Hz的 | [3] |
| 频谱噪声（100赫兹） | 1.1微克/√Hz的 | 11（微米/秒2）/√Hz的 | [3] |
| 频谱噪音（1千赫） | 0.4微克/√Hz的 | 3.9（微米/秒2）/√Hz的 | [3] |
| 物理 | |||
| 重量 | 0.26盎司 | 7.5克 | [3] |
| 传感元件 | 陶瓷的 | 陶瓷的 | |
| 传感几何 | 剪断 | 剪断 | |
| 外壳材料 | 钛 | 钛 | |
| 封口 | 密闭 | 密闭 | |
| 尺寸 - 长 | 0.68 | 17.3毫米 | |
| 尺寸 - 宽 | 0.45 | 11.4毫米 | |
| 电连接器 | 10-32同轴插孔 | 10-32同轴插孔 | |
| 电气连接位置 | 侧 | 侧 | |
