- 产品介绍
每通道100 kS/s ADC，实现同步采样
±30 V过压?；?/div>
250 Vrms连续通道-地面接地隔离（弹簧接线端）
60 VDC连续通道-地面接地隔离(D-SUB)
更少插槽容纳更多通道

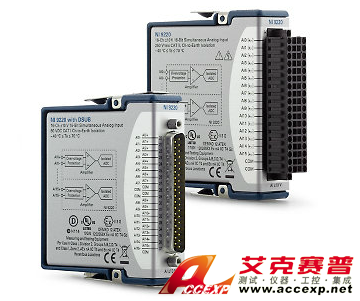

NI 9220模拟输入电路用于紧密匹配NI 9215电路。在大多数情况，一个NI 9220可以替换四个NI 9215?？?，且单位通道成本更低。
高通道数模拟控制
NI 9220（16通道100 kS/s同步输入）、NI 9264（16通道100 kS/s同步输出）以及CompactRIO机箱三者相结合，适用于FPGA控制循环速率高达25 kHz的高通道数控制系统。
数据读写性能
当采样率达到最大时，NI 9220以3.2 MB/s的速率输出数据。 所选的硬件决定着其处理和存储海量数据的能力。 下面根据机箱的不同介绍不同系统的数据读写性能。
NI CompactDAQ数据读写性能
NI CompactDAQ和NI-DAQmx驱动用于通过各种标准接口，比如USB、Ethernet和WiFi (802.11)，进行波形测量。 以下值为粗略的数据带宽要求。 实际的系统性能根据处理器、总线和软件而有所不同。
-USB NI CompactDAQ可以通过总线以20 MB/s速率传输数据，大部分多核计算机可以以该速度进行流盘。
-独立式NI CompactDAQ能够以24 MB/s的速率进行数据流盘。 这相当于NI 9220?？榈?20路通道以每通道100 kS/s的速率运行。
-多插槽以太网NI CompactDAQ在理想状况下能够以大约10 MB/s的速度传输数据。 这相当于NI 9220?？榈?0路通道以每通道100 kS/s的速率运行。
NI CompactRIO数据读写性能
NI cRIO-9082系统和MXI-Express可重配置I/O(RIO)扩展机箱具有最大的吞吐量，该解决方案推荐用于在CompactRIO产品系列中进行高速流盘的应用。 所有CompactRIO机箱拥有一个内置FPGA，可使用NI LabVIEW进行编程，且可用于在数据传输至主控制器之前对其进行处理或过滤。 注意：由于控制逻辑通?？稍贔PGA中通过LabVIEW完全实现，因此对于高速控制系统，与主控制器的通信并不是必需的。
- NI cRIO-9081/82可以对最高以每通道100 kS/s的速率运行的所有NI 9220?？榻惺萘髋?。
-MXI-Express扩展机箱的吞吐量大约是200 MB/s，因此NI 9220的1,000路通道只需一个连接即可进行数据读写。 该连接可以是连接至NI cRIO-9082或PXI Express机箱的多机箱菊花链，以实现最高数据读写性能。
- NI cRIO-9022嵌入式实时控制器的数据流盘速率略高于6 MB/s。 针对直接流盘应用，该机箱可存储约30路以最高采样率运行的NI 9220通道。
