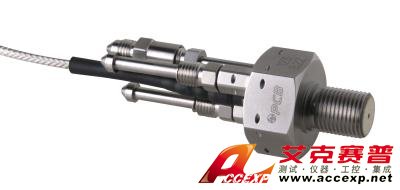

美国PCB 123B22高温压力传感器
名称：仪器附件及传感器
品牌：
型号：
简介：美国PCB 123B22高温压力传感器在最高温度下设计用于操作。它们可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）构成。石英传感器在不冷却的情况下，在压缩机和泵上的最高温度为+750°F（+399...
申请服务
- 产品介绍
美国PCB 123B22高温压力传感器在最高温度下设计用于操作。它们可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）构成。石英传感器在不冷却的情况下，在压缩机和泵上的最高温度为+750°F（+399°C）?？梢蕴峁┨厥獾陌沧笆逝淦饕允屎舷钟械陌沧翱??？墒褂盟涫逝淦骼刺峁┙系臀露鹊娜任榷ɑ肪?，从而允许传感器在超出其正常工作范围的应用中运行。UHT-12™传感器可在不冷却至+1200ºF（+650ºC）的涡轮机的情况下运行。建议将硬线电缆用于+500°F（+260°C）以上的工作温度。电缆可以焊接到传感器，以在加压环境中运行。所有这些功能确保了在高温环境下的可靠运行。
美国PCB 123B22高温压力传感器替代了123A22型。123B22型具有水冷管，可以在现场更换它们，而无需将整个传感器送回PCB进行维修。
美国PCB 123B22高温压力传感器特点：
- 激光焊接，密封外壳
- 熔融陶瓷绝缘连接器
- 内部加速度补偿使振动灵敏度最小化
- 室温下提供校准，热系数高达工作温度
美国PCB 123B22高温压力传感器参数：
- 测量范围：3000 psi（20685 kPa）
- 灵敏度：（±15％）1.0 mV / psi（0.145 mV / kPa）
- 低频响应：（-5％）0.001 Hz
- 共振频率：> = 25 kHz（> = 25 kHz）
- 电气连接器：整体电缆
- 重量：4.59盎司（130克）
| 美国PCB 123B22高温压力传感器性能 | |||
| 测量范围（用于±3V输出） | 3000磅/平方英寸 | 20685千帕 | |
| 灵敏度（±15％） | 1.0毫伏/磅 | 0.145毫伏/千帕 | |
| 最大压力 | 5000磅/平方英寸 | 34475千帕 | |
| 解析度 | 0.1磅/平方英寸 | 0.689千帕 | [2] |
| 共振频率 | ≥25kHz | ≥25kHz | [3] |
| 上升时间（反映） | ≤20µs | ≤20µs | [3] |
| 低频响应（-5％） | 0.001赫兹 | 0.001赫兹 | |
| 非线性度 | ≤1.0％FS | ≤1.0％FS | [1] |
| 环境方面 | |||
| 加速度灵敏度 | ≤0.002psi /克 | ≤0.0014kPa /（m /s²） | |
| 温度范围（工作） | -100至+250°F | -73至+121°C | [4] |
| 温度灵敏度 | ≤0.03％/华氏度 | ≤0.054％/摄氏度 | |
| 最高闪光温度 | 10000°F | 5538°摄氏度 | |
| 最大冲击 | 10000公斤 | 98070 m /s²包 | |
| 电的 | |||
| 输出极性（正压） | 正 | 正 | |
| 放电时间常数（在室温下） | ≥500秒 | ≥500秒 | |
| 励磁电压 | 20至30 VDC | 20至30 VDC | |
| 恒流励磁 | 2至20 mA | 2至20 mA | |
| 输出阻抗 | ≤100欧姆 | ≤100欧姆 | |
| 输出偏置电压 | 8至12 VDC | 8至12 VDC | |
| 物理 | |||
| 筑屋材料 | 17-4不锈钢 | 17-4不锈钢 | |
| 膜片 | 因瓦 | 因瓦 | |
| 封口 | 环氧胶 | 环氧胶 | |
| 电连接器 | 整体电缆 | 整体电缆 | |
| 重量（不含电缆） | 4.59盎司 | 130克 | |
| 氦气流量（在1,500 psi下） | 40 scf /小时 | 1.13立方米/小时 | |
| 电缆长度 | 4英尺 | 1.2米 | |
| 水流量（50 psi时） | 1.2加仑/分钟 | 4.5升/分钟 |
|
