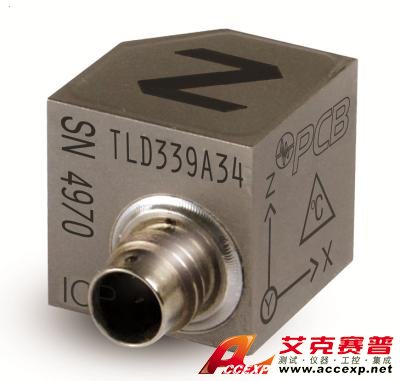

美国PCB TLD339A34三轴加速度计，石英剪切三轴ICP®加速度计，50 mV / g，2至5k Hz，钛制外壳，1 / 4-28 4针，5-40螺柱安装，低温系数LTC，+ 325F温度额定值，TEDS 1.0
美国PCB TLD339A34三轴加速度计参数：
电气滤波器转折频率：> 30 kHz
灵敏度：（±10％）50 mV / g（5.1 mV /（m /s²））
测量范围：±100 g pk（±980 m /s²pk）
电气连接器：1 / 4-28 4针
|
美国PCB TLD339A34三轴加速度计性能 |
|
灵敏度（±10％） |
50毫伏/克 |
5.1 mV /（m /s²） |
|
|
测量范围 |
±100克峰 |
±980 m /s²包 |
|
|
频率范围（±5％） |
2至5000 Hz |
2至5000 Hz |
|
|
频率范围（±10％） |
1至8000 Hz |
1至8000 Hz |
|
|
共振频率 |
≥35kHz |
≥35kHz |
|
|
宽带分辨率（1至10000 Hz） |
.005克rms |
.049 m /s²均方根 |
[2] |
|
非线性 |
≤1％ |
≤1％ |
[1] |
|
横向灵敏度 |
≤5％ |
≤5％ |
|
|
符合TEDS（符合IEEE 1451.4） |
是 |
是 |
|
|
环境因素 |
|
过载极限（冲击） |
±5000克峰 |
±49000 m /s²包 |
|
|
温度范围（工作） |
-65至325°F |
-54至163°C |
|
|
温度响应 |
见图表 |
见图表 |
[2] |
|
温度灵敏度 |
-.03％/°F |
-.06％/°C |
[2] |
|
基本应变敏感性 |
.001克/微秒 |
.0098（m /s²）/ µε |
[2] |
|
电的 |
|
励磁电压 |
21至30 VDC |
21至30 VDC |
|
|
恒流励磁 |
2至20 mA |
2至20 mA |
|
|
输出阻抗 |
≤200欧姆 |
≤200欧姆 |
|
|
输出偏置电压 |
8至14 VDC |
8至14 VDC |
|
|
放电时间常数 |
.2至.8秒 |
.2至.8秒 |
|
|
建立时间（偏差的10％以内） |
<5秒 |
<5秒 |
|
|
频谱噪声（1 Hz） |
2000微克/√Hz |
19600（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（10 Hz） |
400微克/√Hz的 |
3920（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（100 Hz） |
100微克/√Hz的 |
980（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（1 kHz） |
50 µg /√Hz |
490（微米/秒2）/√Hz |
[2] |
|
频谱噪声（10 kHz） |
30微克/√Hz |
294（微米/秒2）/√Hz |
[2] |
|
物理 |
|
感应元件 |
石英 |
石英 |
|
|
感应几何 |
剪力 |
剪力 |
|
|
筑屋材料 |
钛 |
钛 |
|
|
封口 |
密闭 |
密闭 |
|
|
尺寸-高度 |
0.55英寸 |
14.0毫米 |
|
|
尺寸-长度 |
0.80英寸 |
20.3毫米 |
|
|
尺寸-宽度 |
0.55英寸 |
14.0毫米 |
|
|
重量 |
0.37盎司 |
10.5克 |
[2] |
|
电连接器 |
1 / 4-28 4针 |
1 / 4-28 4针 |
|
|
电气连接位置 |
侧 |
侧 |
|
|
安装螺纹 |
5-40 |
5-40 |
|
|
安装扭矩 |
10至20英寸磅 |
113至225 N-cm |
|
|
